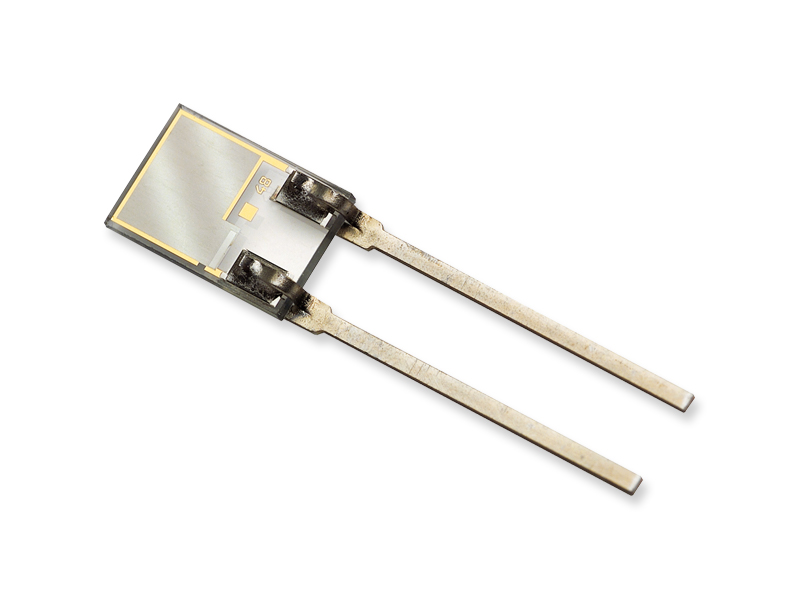

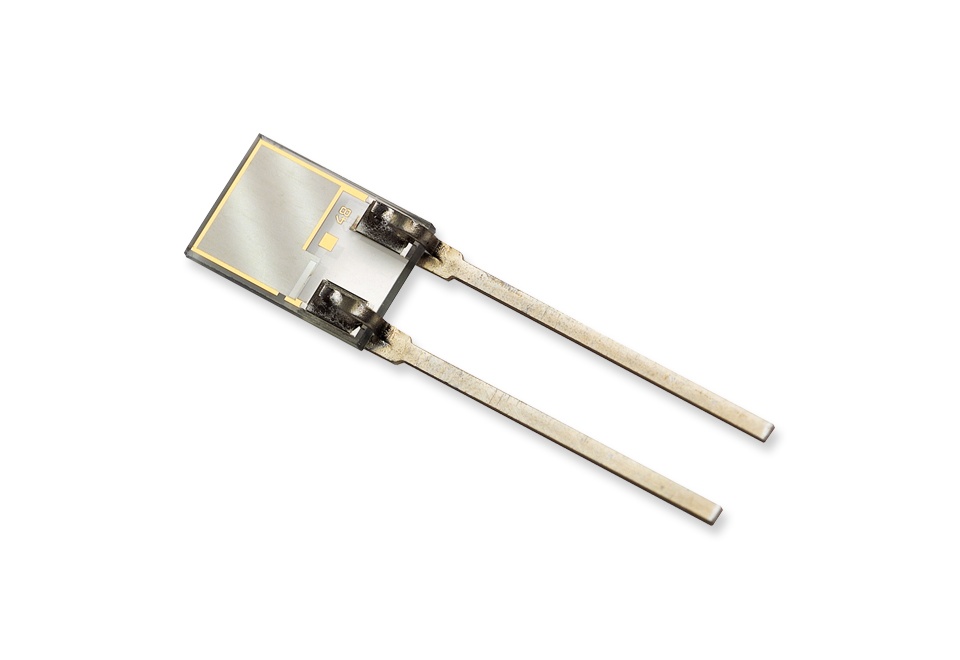

Емкостной датчик влажности для систем отопления, вентиляции и кондиционирования воздуха - HC201
Емкостный датчик влажности HC201 - это идеальное решение для массового недорогого применения в системах внутреннего климат-контроля. В диапазоне 20–90% ОВ возможна линейная аппроксимация, при этом ошибка будет меньше, чем ± 2% ОВ. Модель с пластиковым корпусом, HC201/H, легко монтируется вручную на печатной плате.
К другим преимуществам емкостного датчика относительной влажности HC201 относятся:
- Высокая повторяемость
- Высокая чувствительность
- Смачиваемость
- Очень хорошая долговременная стабильность
- Хорошая устойчивость к загрязняющим веществам
- Компактная конструкция
Технические характеристики
Размеры (Д х Ш х В/В2) мм | 5,0 х 3,81 х 0,4/1,2 |
Диапазон рабочей влажности | от 10 до 95 % относительной влажности |
Диапазон рабочих температур | от -40 до +110 °C |
Номинальная Емкость (С76) при 20 °C | 200 пФ ± 30 пФ |
Чувствительность | 0,6% пФ относительной влажности |
Ошибка линейности | < ± 2% ОВ (при 20 - 90% ОВ) |
Гистерезис | < 1,5% относительной влажности |
Время отклика | < 15 с |
Температурная зависимость [ОВ/°C] |
Δ % ОВ = g * ОВ * (T - 20) g = -0.004 ± 10% |
Долговременная стабильность при 20-30 °C и влажности 20-80% |
дрейф < 1,5%/год |
Тангенс угла потерь |
< 0,1 типично |
Максимальное напряжение питания | 5 В макс. |
Максимальное напряжение постоянного тока | < 5 мВ |
Рабочая частота | 10...100 кГц, рекомендуется 20 кГц |
Соединение материалов | Фосфоритная бронза с оловяным покрытием |
Упаковка |
HC201 - на ленте HC201/H - в тубе по 80 шт. HC201G - на ленте |
