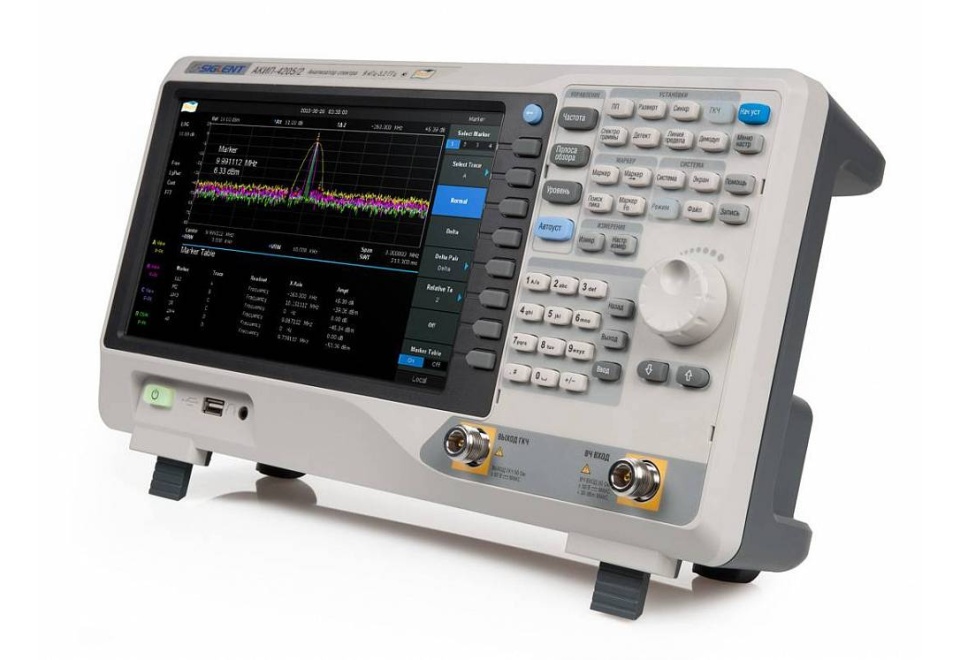

Анализатор спектра АКИП 4205/2

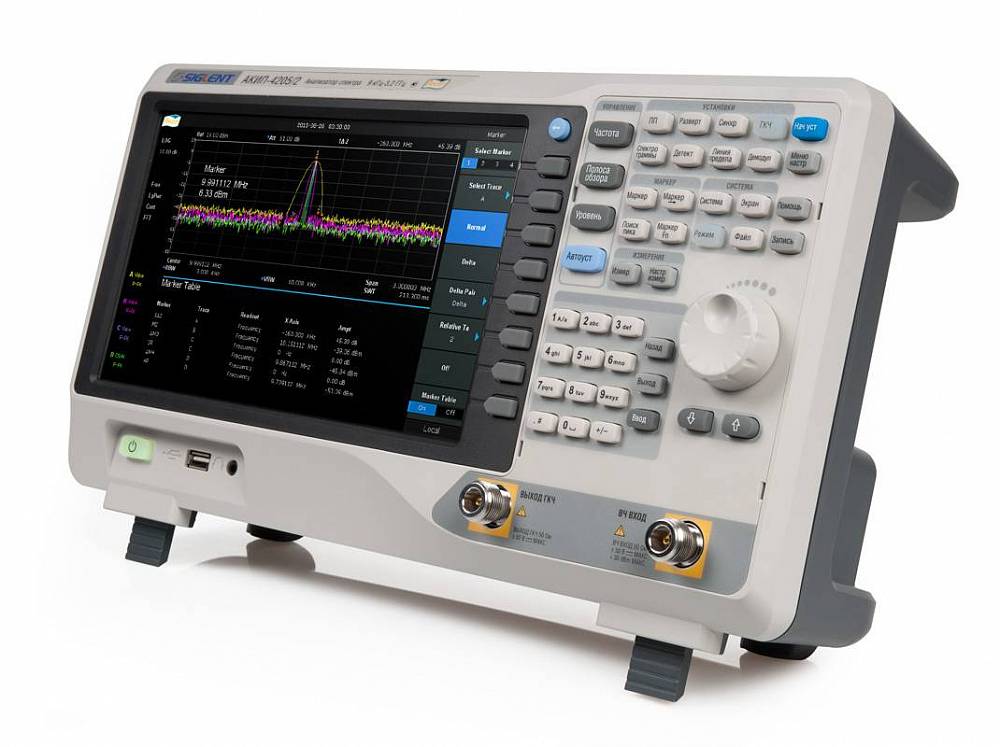

Анализатор спектра АКИП 4205/2 позволяет наблюдать визуальное представление частоты и амплитуды модуляций электрического и электромагнитного излучений, а также измерять необходимые специалисту параметры. Устройство используется для разработки, проверки и ремонта различного электронного оборудования.
Системный интерфейс АКИП-4205/2 отличается своей продуманностью и удобством переходов, имеет простой и интуитивно понятный графический стиль. Меню основных режимов оптимизировано для информативного отображения на одной странице связанных операций измерения.
Используемый в серии АКИП-4205 высокотехнологичный и производительный входной АЦП обеспечивает низкий уровень собственных шумов, входной ВЧ тракт имеет стандартно встроенный предусилитель. Тем самым достигается высокая чувствительность и избирательность анализа, улучшается мониторинг слабых сигналов на фоне помех.
Опция TG (трекинг-генератор) превращает анализатор спектра со встроенным генератором в скалярный анализатор цепей и обеспечивает возможность измерения параметров отраженных сигналов и численно оценивать обратные потери.
Технические характеристики
| Параметр | Значение | ||
|---|---|---|---|
| Частота | |||
| Частотный диапазон | 9 кГц…3200 МГц | ||
| Погрешность источника опорной частоты | ± 5*10-7/год | ||
| Полоса обзора | Нулевая; 100 Гц…3,2 ГГц | ||
| Плотность фазовых шумов | -95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -115 дБн/Гц при отстройке на 10 МГц относительно несущей 1 ГГц |
||
| Скорость развертки | 24 мс…1000 с | ||
| Полоса пропускания | |||
| Полоса пропускания ПЧ | 10 Гц… 3 МГц (шаг 1-3-10) | ||
| Погрешность установки полосы пропускания ПЧ | ± 5 % | ||
| Избирательность по уровням (60 дБ/ 3 дБ) | 4,8:1 | ||
| Полоса пропускания видео | 1 Гц…3 МГц (шаг 1-3-10) | ||
| Амплитуда | |||
| Диапазон измерений | От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 3,2 ГГц, предусилитель выключен | ||
| Аттенюатор | 0 … 51 дБ ( шаг 1 дБ) | ||
| Предусилитель | 20 дБ, 9 кГц…3,2 ГГц | ||
| Максимальный входной уровень | ± 50 Впост | ||
| Опорный уровень | -100 дБм…+30 дБм (шаг 1 дБ) | ||
| Средний уровень собственного шума (DANL) | С выключенным предусилителем: -100 дБм: 9 кГц…100 кГц -97 дБм: 100 кГц…1 МГц -122 дБм: 1 МГц…10 МГц -127 дБм: 10 МГц…200 МГц -125 дБм: 200 МГц…2,1 ГГц -116 дБм: 2,1 МГц…3,2 ГГц С включенным предусилителем: -107 дБм: 9 кГц…100 кГц -122 дБм: 100 кГц…1 МГц -138 дБм: 1 МГц…10 МГц -146 дБм: 10 МГц…200 МГц -145 дБм: 200 МГц…2,1 ГГц -135 дБм: 2,1 МГц…3,2 ГГц |
||
| Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц | С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 0,5 дБ (вх. уровень – 40 дБм) |
||
| КСВ | ≤ 1,5 (1 МГц…3,2 ГГц, аттенюатор 10 дБ) | ||
| Гармонические искажения второго порядка | - 65 дБн: ≥50 МГц Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ |
||
| Интермодуляционные искажения третьего порядка | +10 дБ: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ |
||
| Трекинг генератор | |||
| Диапазон частот | 100 кГц…3200 МГц | ||
| Выходной уровень | -20 дБм…0 дБм (разрешение 1 дБ) | ||
| Неравномерность АЧХ | ± 3 дБ | ||
| ЭМС (Опция) | |||
| Полоса пропускания ПЧ | 200 Гц, 9 кГц, 120 кГц (-6 дБ) | ||
| Детектор | квазипиковый детектор | ||
| Выходы | |||
| ВЧ вход | Соединитель N-типа; 50 Ом | ||
| Трекинг генератор | Соединитель N-типа; 50 Ом | ||
| Выход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм | ||
| Вход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм | ||
| Внешняя синхронизация | Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL) | ||
| ДУ | LAN, USB, RS232 | ||
| Память | |||
| Память | Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ | ||
| Дисплей | 25,6 см, ЖК, разрешение 1024х600 | ||
| Потребляемая мощность | 30 Вт | ||
| Условия эксплуатации | 0…+50 °С | ||
| Габаритные размеры | 393х207х116,5 мм (Ш × В × Г) | ||
| Вес | ≤ 4,6 кг (включая трекинг генератор) | ||
| Питание | 100…240 В (автовыбор), 45…440 Гц | ||
 |
 |
 |
 |
 |
