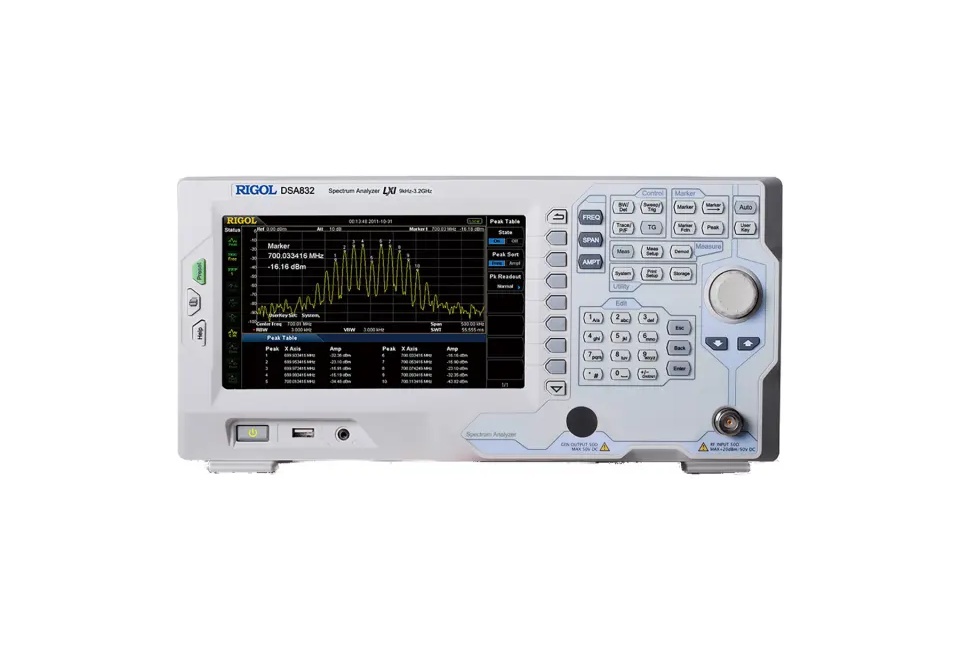

Анализатор спектра RIGOL DSA832
Анализатор спектра RIGOL DSA832
608722
RUB
Описание
Анализатор спектра Rigol DSA832, использующий цифровую обработку данных после гетеродинного преобразования исследуемого сигнала на промежуточную частоту, представляет собой компактный лабораторный прибор. Он предназначен для тестирования и отладки телекоммуникационных устройств, систем связи и другой электроаппаратуры.
В отличие от младших моделей серии DSA800, DSA832 характеризуется расширенным до 3,2 ГГц частотным диапазоном. Кроме того, он обладает улучшенными метрологическими характеристиками: более высокой точностью, сниженным уровнем фазовых шумов и повышенной частотной стабильностью при уменьшенном показателе DANL. Улучшенное разрешение фильтров ПЧ упрощает выделение сигналов с близкими частотными параметрами.
Анализатор спектра оснащен цветным дисплеем, на котором отображаются классическое меню управления, информация о текущих настройках и цифровые результаты измерений. Для повышения эффективности анализа сигналов на экран может выводиться до четырех спектральных кривых с цветовой дифференциацией. Каждая трасса может иметь индивидуальные настройки с использованием аналитических функций и возможностью выполнения математических операций.
Поддерживается как ручное, так и автоматическое отслеживание пиковых значений с помощью маркеров и функции поиска с составлением таблицы, что упрощает определение амплитудных характеристик исследуемых сигналов, анализ гармоник и т.д.
Встроенный предусилитель позволяет исследовать низкоуровневые сигналы без использования внешних усилителей, которые могут быть источником погрешностей при высокоточных измерениях.
Настраиваемые параметры сканирования и реализация различных типов детектирования (нормальное, пиковое, квазипиковое, среднеквадратическое и др.) позволяют выбрать оптимальный метод анализа в зависимости от характеристик исследуемого сигнала.
Дополнительная программная опция активирует режим расширенных измерений, позволяющий контролировать мощностные параметры в основном и соседних каналах, определять ширину полосы, величину соотношения сигнал-шум, гармонических и интермодуляционных искажений.
Функция тестирования по маске ускоряет проверку соответствия параметров серийных устройств нормативным показателям за счет автоматического сравнения реальных характеристик с эталонными.
Технические характеристики
| Рабочий диапазон частот | от 9 кГц до 3,2 ГГц |
|---|---|
| Параметры встроенного источника опорной частоты | |
| Опорная частота | 10 МГц |
| Точность при калибровке | <1 ppm |
| Температурная стабильность в диапазоне от 0°C до 50°C с опорным уровнем 25 °C | <0,5 ppm |
| Старение | <1 ppm/год |
| Режим анализатора спектра общего назначения (GPSA) | |
| Точность определения частоты | |
| Разрешение | span / (кол-во точек развертки-1) |
| Погрешность | ± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера) |
| Счетчик частоты | |
| Разрешение | 1 Гц,10 Гц,100 Гц,1 кГц,10 кГц,100 кГц |
| Погрешность | ± (определяемая частота × точность опорной частоты + разрешение счетчика) |
| Полоса обзора (Span) | |
| Диапазон | 0 Гц, от 100 Гц до макс. частоты |
| Погрешность | ± span / (кол. точек развертки-1) |
| Фазовый шум (fцентр =1 ГГц, при температуре от 20 до 30 °C) | |
| Отстройка 10 кГц | <-98 дБн/Гц (тип.) |
| Отстройка 100 кГц | <-100 дБн/Гц (тип.) |
| Полоса пропускания (RBW) | |
| Разрешение ПЧ RBW (-3 дБ) | от 10 Гц до 1 МГц, с шагом 1-3-10 |
| Точность RBW | <5%(ном.) |
| Избирательность (60 дБ:3 дБ) | <5(ном.) |
| Разрешение VBW (-3 дБ) | От 1 Гц до 3 МГц, с шагом 1-3-10 |
| Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, с опцией EMI-DSA800 |
| Параметры измерения амплитуды | |
| Измерение уровня (fцентр ≥ 10 МГц) | от среднего уровня собственных шумов (DANL) до +20 дБм |
| Максимальный входной уровень | |
| Постоянное напряжение | 50 В |
| Непрерывный РЧ-сигнал | +20 дБм (100 мВт), аттенюатор 30 дБ |
| Перегрузка | +30 дБм (1 Вт) |
| Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, RBW=VBW=10 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом) | |
| Без предусилителя | |
| 9 кГц...100 кГц | <-110 дБм (тип.) |
| 100 кГц...5 МГц | <-125 дБм, <-128 дБм (тип.) |
| 5 МГц…3,2 ГГц | <-130 дБм, <-134 дБм (тип.) |
| С предусилителем | |
| 9 кГц...100 кГц | <-142 дБм (тип.) |
| 100 кГц...5 МГц | <-142 дБм, <-145 дБм (тип.) |
| 5 МГц…3,2 ГГц | <-147 дБм, <-151 дБм (тип.) |
| Параметры отображаемого уровня | |
| Логарифмическая шкала | от 1 до 200 дБ |
| Линейная шкала | 0 до опорного уровня |
| Количество точек | 601 |
| Количество графиков | 3+математические трассы |
| Тип детектора | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией EMI-DSA800 |
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
| Линейность частотной характеристики | |
| Без предусилителя, fцентр ≥ 100 кГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C | |
| 100 кГц…1,5 ГГц | <0,5 дБ; <0,3 дБ (тип.) |
| 1,5 ГГц…3,2 ГГц | <0,5 дБ; <0,3 дБ (тип.) |
| С предусилителем fцентр ≥ 1 МГц, затухание 10 дБ относительно 50 МГц, диапазон температуры от 20 до 30 °C | |
| 100 кГц…1,5 ГГц | <0,7 дБ; <0,3 дБ (тип.) |
| 1,5 ГГц…3,2 ГГц | <0,7 дБ; <0,3 дБ (тип.) |
| Параметры встроенного аттенюатора | |
| Диапазон ослабления | от 0 до 30 дБ, с шагом 1 дБ |
| Погрешность переключения (fцентр=50 МГц, относительно 10 дБ, диапазон температуры от 20 до 30 °C): | <0,3 дБ |
| Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): | <0,3 дБ |
| Установка опорного уровня | |
| Логарифмическая шкала | от - 100 дБм до +20 дБм с шагом 1 дБ |
| Линейная шкала | 4 разряда |
| Погрешность переключения RBW (RBW=1 кГц) | <0,1 дБ |
| Параметры встроенного предусилителя | |
| Частотный диапазон | от 100 кГц до 7,5 ГГц |
| Коэффициент усиления | 17 дБ |
| Погрешность измерения уровня | |
| Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц > fцентр , диапазон температуры от 20 до 30 °C) | <0,8 дБ (ном.) |
| КСВН по входу (аттенюатор ≥10 дБ) | |
| От 300 кГц до 3,2 ГГц | <1,5 дБ |
| От 3,2 ГГц до 7,5 ГГц | <1,8 дБ |
| Искажения | |
| Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ,) | +45 дБм |
| Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) | +11 дБм, тип. +15 дБм |
| Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ) | >0 дБм |
| Развертка (Sweep) | |
| Время развертки | нулевой обзор от 20 мкс до 3200 с полоса обзора ≥100 Гц от 1 мс до 1500 с |
| Погрешность времени развертки | нулевой обзор (sweep > 1 мс) 5% полоса обзора ≥ 100 Гц,5% |
| Тип запуска | непрерывный, одиночный |
| Триггер | |
| Источник | свободный, внешний , видео |
| Внешний уровень запуска | 5 В TTL уровень |

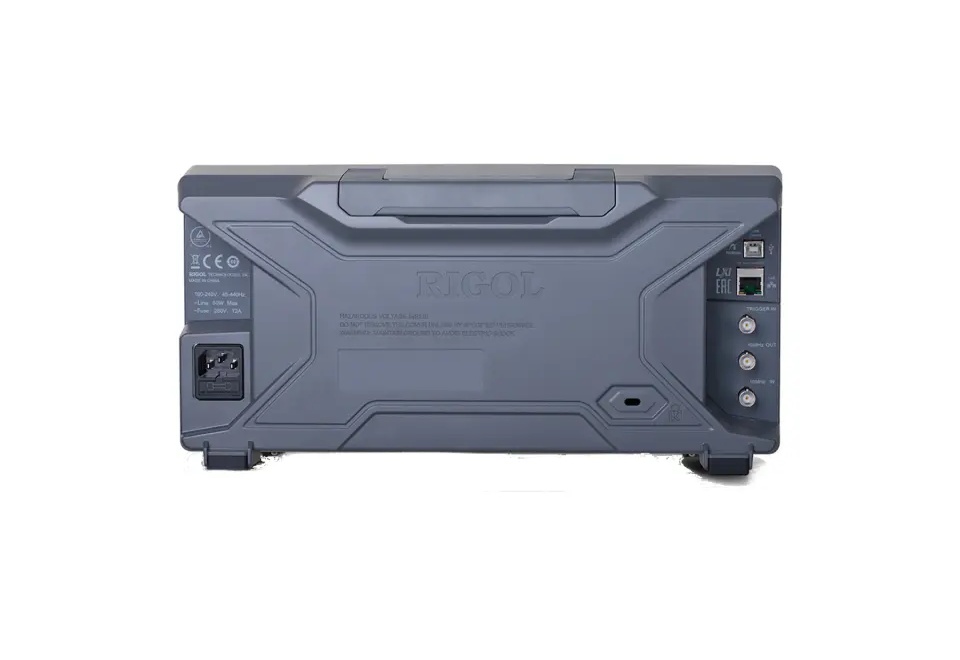

| Входы/Выходы | |
| ВЧ вход | разъем N-типа (female) импеданс 50 Ом |
| Вход / Выход внутреннего источника опорного сигнала | частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +8 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом |
| Вход / Выход внешнего источника опорного сигнала | частота 10 МГц ± 5 ppm выходной уровень от 0 дБм до +10 дБм разъем BNC-тип (female) импеданс 50 Ом |
| Вход внешнего запуска 1 | разъем BNC-тип (female) импеданс≥1 кОм уровень запуска: 5 В TTL уровень |
| Общие данные | |
| Дисплей | 8" TFT экран, 800 х 480 пикселей |
| Память | внутренняя: флэш-память внешняя: USB-флэш накопитель |
| Интерфейсы | USB, LAN, GPIB |
| Электропитание | 220 В, 50 Гц, макс. 50 Вт со всеми опциями |
| Диапазон рабочих температур | от 0 до 50 °C |
| Габаритные размеры | 361,6 x 178,8 х 128 мм |
| Масса | 4,55 кг |
Технические характеристики
| Частотный диапазон: | 9 кГц - 3,2 ГГц |
| Полоса пропускания: | 10 Гц - 1 МГц |
| Внесен в Госреестр РФ: | Нет |
| Возможность поверки: | Только калибровка |
| Интервал между поверками: | --- |
| Рабочая частота (от), Гц: | 9000 |
| Рабочая частота (до), Гц: | 32000000000 |
| Гарантия: | 12 месяцев |
| Модель: | DSA832 |
| Производитель: | Rigol |
| Госреестр: | Нет |
