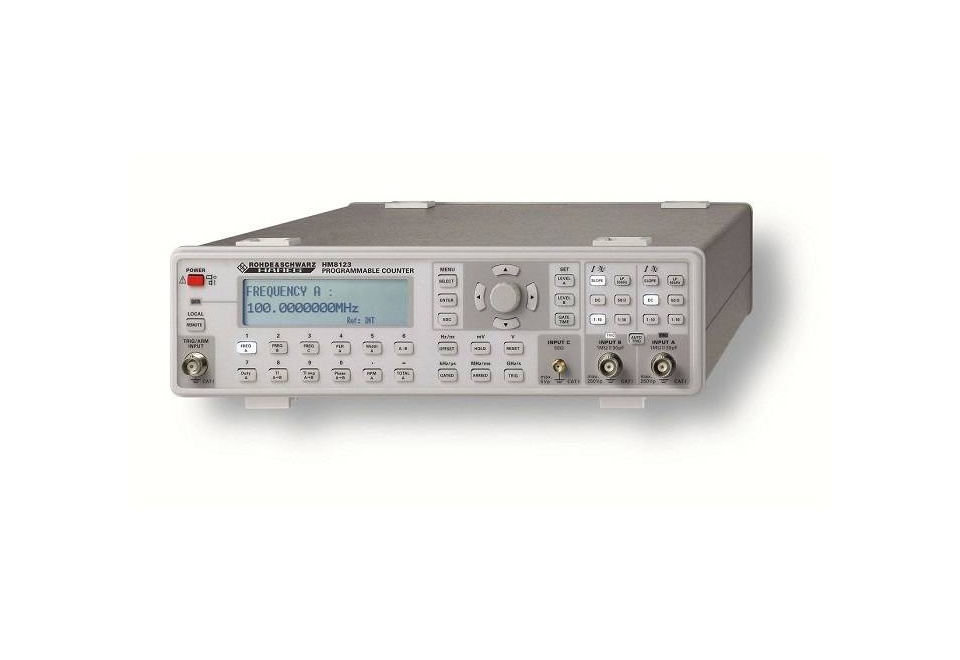

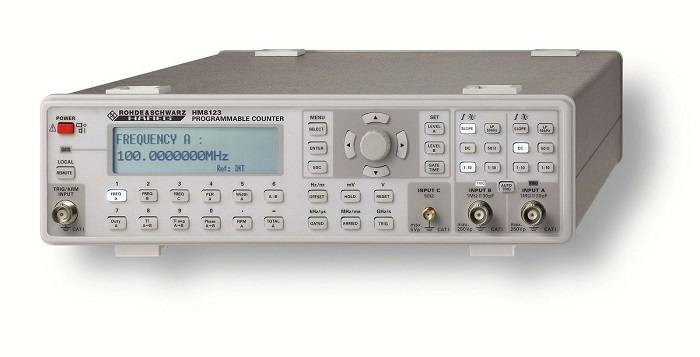

Универсальный частотомер Rohde Schwarz HM8123

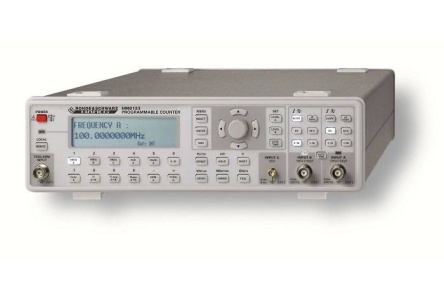

Программируемый частотомер НМ8123 (НМ8123-Х)предназначен для автоматического измерения частоты и периода непрерывных электрических сигналов, частоты и периода пикового напряжения поступающего на вход, измерения длительности импульсов и временного интервала, измерения отношения частот, фазового сдвига между сигналами, счета числа импульсов частоты.
Частотомеры могут применяться для настройки, испытаний и калибровки различного рода приемопередающих трактов, фильтров, генераторов, для настройки систем связи и других устройств. Частотомеры могут быть использованы в технике связи, измерительной технике, радиолокации, радионавигации, ядерной физике, полупроводниковой электронике, при разработке, производстве, эксплуатации и метрологическом обеспечении различных радиоэлектронных устройств.
Принцип действия основан на счетно-импульсном принципе, заключающемся в том, что счетный блок считает количество поступающих на его вход импульсов в течение определенного интервала времени.
Технические характеристики
| HM8123 | |
|---|---|
| Диапазон измеряемых частот | 0,001 Гц – 3 ГГц |
| входы А, В: 0,001 Гц – 200 МГц сигналы синусоидальной и импульсной формы; | |
| вход С: 100 МГц – 3 ГГц сигналы синусоидальной формы | |
| Диапазон измеряемых периодов | 5 нс – 10,000 с |
| Диапазон измерения временных интервалов | 10 нс – 10,000 с |
| (вход А = старт; вход В = стоп) | |
| Длительность импульсов | > 5 нс |
| Входное сопротивление | входы А, В: 1 МОм/50 Ом, входная емкость 30 пФ |
| вход С: 50 Ом | |
| Чувствительность | входы А,В: |
| U скз = 25 мВ в диапазоне частот от 0,001 Гц до 80 МГц; | |
| (U пик = 80 мВ для сигналов импульсной формы) | |
| U скз = 65 мВ в диапазоне частот от 80 МГц до 200 МГц; | |
| U скз = 50 мВ в диапазоне частот от 20 Гц до 80 МГц в режиме автозапуска; | |
| вход С: | |
| U скз = 30 мВ в диапазоне частот от 100 МГц до 1 ГГц; | |
| U скз = 80 мВ в диапазоне частот от 1 ГГц до 3 ГГц | |
| Максимальное входное напряжение | входы А,В: |
| при 50 Ом: U скз = 5 В | |
| при 1 МОм: U пост + пик = 250 В в диапазоне частот до 440 МГц; U скз = 8 В на 1 МГц; | |
| вход С: | |
| U пост + пик = 5 В | |
| Относительная погрешность измерения частоты сигналов, не более | Определяется по формуле: df=±(d0+t p/t сч + d зап) где d зап=Uвх.шум/Uпик-пик/t |
| где: d0 – относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника опорного сигнала; | |
| d зап – относительная погрешность, обусловленная системой запуска; | |
| t сч – установленное время счета прибора, с; | |
| tр = 1,25 ×10 -8 – разрешающая способность измерения, с; | |
| Uвх.шум – входной шум прибора, не более 100 мкВ; | |
| Uпик-пик – пиковая амплитуда сигнала в точке запуска; | |
| t- время нарастания сигнала в точке запуска, с | |
| Относительная погрешность измерения периода сигналов, не более | Определяется по формуле: ±(d0 + t p/t сч + d зап) |
| Относительная погрешность измерения временных интервалов, не более | |
| ±(d0 + (t p+t сист)/Δτ + d зап) где: d0 – относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника опорного сигнала; |
|
| τр= 10 нс (0,1 пс – 10 нс – в режиме "усреднения") – разрешающая способность измерения; | |
| τсист = 4 нс – систематическая погрешность; | |
| d зап – относительная погрешность, обусловленная системой запуска; | |
| Δτ – значение измеряемого временного интервала, с | |
| Параметры опорного кварцевого генератора | - номинальная частота: 10 МГц; |
| - температурная стабильность: | |
| для HM8123 (TCXO) ± 0,5 × 10-6 | |
| для HM8123-X (OCXO) ± 1,0 × 10-8 | |
| - старение: | |
| для HM8123 (TCXO) <0,05 × 10-6 в день | |
| для HM8123-X (OCXO) ≤ ± 1,0 × 10-9 в день | |
| Питание прибора | Напряжение питания поддерживает автоматически |
| от 105 до 253 В; | |
| частота сети (55 ± 5) Гц; | |
| потребляемая мощность 20 ВА, не более | |
| Габаритные размеры (длина, ширина, высота) | 365 × 285 × 75 мм |
| Масса | 4,0 кг |
| Рабочие условия применения | |
| - температура окружающей среды | От плюс 5 до плюс 40 °С; |
| - влажность | от 5 до 80 %; |
| - атмосферное давление | от 60 до 106 кПа |
| Нормальные условия применения | |
| - температура окружающей среды | От плюс 15 до плюс 25 °С; |
| - влажность | от 40 до 80 %; |
| - атмосферное давление | от 84 до 106 кПа |
 |
 |
 |
 |
 |
