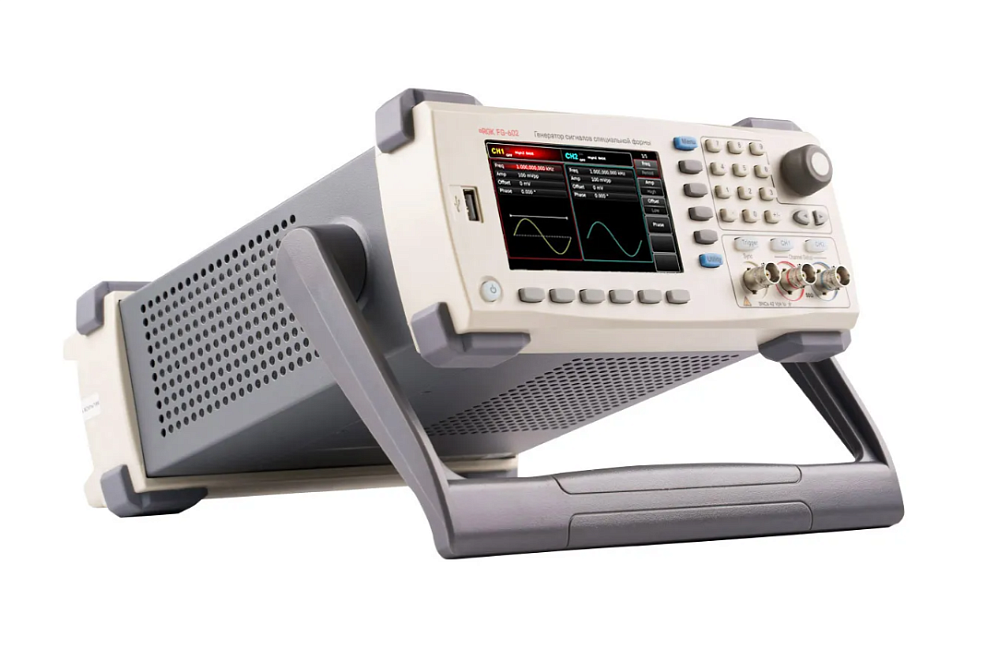

Генератор сигналов специальной формы RGK FG-602
Генератор сигналов специальной формы RGK FG-602 используется при настройке и проверке работоспособности радиоаппаратуры и прочей высокочастотной техники в производственных и ремонтных мастерских, научно-исследовательских или поверочных лабораториях. Применяется для формирования и воспроизведения сигналов различной формы с частотой дискретизации до 320 Мвыб/с. Прибор оснащен технологией прямого цифрового синтеза — DDS. Устройство работает от электросети с напряжением 220 В, имеет выходы для подключения к компьютеру и локальной сети, вход для внешнего генератора.
- Выбор разнообразных форм выходного сигнала.
- Два независимых выходных канала.
- Максимальная рабочая частота 60 МГц.
- ЦАП с разрешением 16 бит и широкий спектр типов модуляции.
- Память на 20 МБ для сохранения полученных данных.
- Настройка сигнала, описываемого математическим выражением.
- Цветной ЖК-дисплей и цифровая клавиатура.
Для вашего удобства и эффективного решения рабочих задач генератор сигналов оснащен переключателем функций, кнопками выбора операций и цифровой клавиатурой. С интуитивно понятным пользовательским меню легко выполнить настройку параметров, таких как частота, амплитуда или смещение по фазе выходного сигнала, и прочие действия.
Прибор поддерживает генерацию импульсных, шумовых, прямоугольных, синусоидальных, пилообразных сигналов, а также множество видов модуляции. Генератор сигналов RGK FG-602 выполняет 18 арифметических и тригонометрических операций и выводит на дисплей график функции. Частотомер позволяет измерять частоту и рабочий цикл для импульсных сигналов.
Вы можете вывести на цветной дисплей высокой четкости данные одновременно о двух каналах и настроить оттенки цветопередачи для более наглядного отображения результатов. Рукоятку удобно использовать для переноски устройства или зафиксировать в нескольких положениях в качестве подставки.
Технические характеристики
| Количество каналов | 2 (независимые) |
|---|---|
| Максимальная рабочая частота | 60 МГц |
| Частота дискретизации | до 320 Мвыб/с |
| Форма генерируемого сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, произвольная, шумовой сигнал, гармоники, постоянный ток |
| Рабочие режимы | выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте) |
| Поддерживаемые типы модуляций | Амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), двоичная фазовая манипуляция (BPSK), квадратурная фазовая манипуляция (QPSK), манипуляция колебания (OSK), амплитудная модуляция с подавлением несущей (DSBAM), квадратурно-амплитудная модуляция (QAM), широтно-импульсная модуляция (PWM), суммирующая модуляция (SUM) |
| Характеристики выходного сигнала | |
| Размах по амплитуде | ≤20 МГц: от 1 мВ до 10 В (50 Ом) ≤60 МГц: от 1 мВ до 5 В (50 Ом) |
| (высокоомная нагрузка) ≤20 МГц: от 2 мВ до 20 В (50 Ом) ≤60 МГц: от 2 мВ до 10 В (50 Ом) |
|
| Погрешность установки амплитуды | ± (1% от установленного значения + 1 мВ) |
| Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом) | до 10 МГц: ± 0,1 дБ от 10 МГц до 60 МГц: ± 0,2 дБ |
| Характеристики выходного сигнала | |
| Сопротивление | 50 Ом |
| Изоляция | максимальное значение напряжения 42 В относительно земли |
| Защита | канальная защита |
| Частотомер | |
| Уровень входного сигнала | совместимый с ТТЛ |
| Диапазон частот входного сигнала | от 100 мГц до 200 МГц |
| Относительная погрешность измерения частоты | ± 51 · 10-6 |
| Разрешение | 6 разрядов |
| Тип связи | по постоянному току |
| Дисплей | |
| Дисплей | TFT ЖК-дисплей диагональю 4,3 дюйма |
| Разрешение дисплея | 480 x 272 пикселей |
| Питание | |
| Напряжение питания | переменное 100-240 В, 45-440Гц, CAT II |
| Энергопотребление | не более 50 Вт |
| Предохранитель | 250В, 2А |
| Условия эксплуатации | |
| Диапазон температур: - рабочая - хранения и транспортировки |
от -10 до +40 ℃ от -20 до +60 ℃ |
| Относительная влажность: - при температуре не выше 35 ℃ - при температуре от 35 ℃ до 40 ℃ |
не более 90% не более 60% |
| Высота над уровнем моря: - рабочая - хранения и транспортировки |
до 2000 м не более 15000 м |
| Габаритные размеры | 318 x 265 x 110 мм |
| Масса | 3,1 кг |
