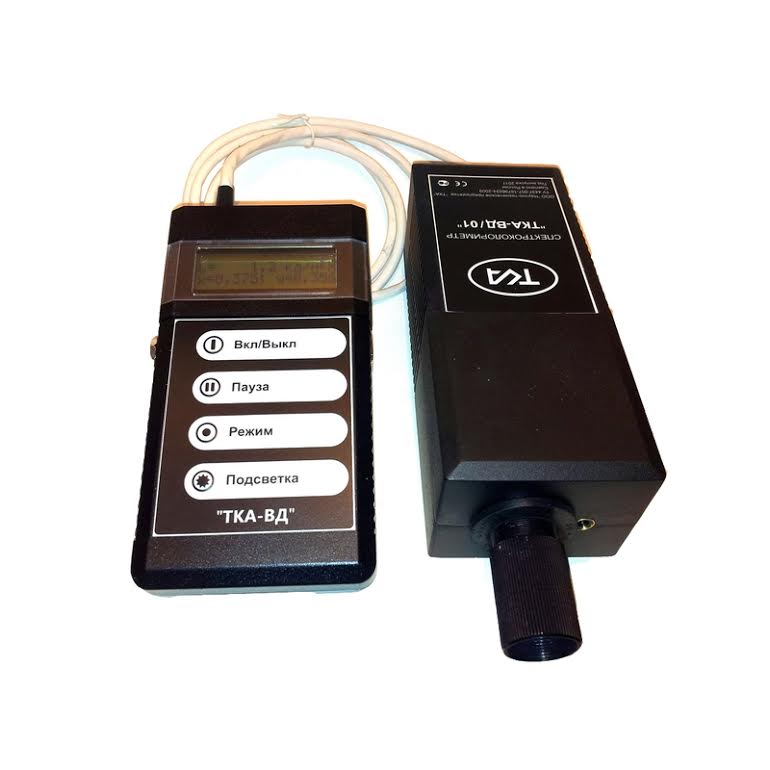

Спектроколориметр "ТКА-ВД"/01
Прибор предназначен для измерения координат цветности и расчета коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г., в плоскости освещённости, создаваемой нормально расположенными источниками, или в режиме измерения яркости самосветящихся поверхностей накладным способом или яркости удаленных протяженных светящихся поверхностей и киноэкрана.
Конструктивно ТКА-ВД (базовая модель) состоит из трёх функциональных блоков:
- 01 "Яркость" (сменный оптоэлектронный блок с кабелем, входной тубус ø21 с линзой)
- 02 "Освещённость" (сменный оптоэлектронный блок с кабелем, входное окно с молочным стеклом ø15)
- блок обработки сигнала с 15-контактным разъемом для подключения сменного оптоэлектронного блока, с гибкой клавиатурой и двухстрочным символьным дисплеем, с подсветкой
В приборе реализована уникальная возможность определения значений коррелированной цветовой температуры в режиме реального времени и вычислению точных значений координат цветности источника излучения по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612396.
Также по требованию заказчика прибор может выпускаться со следующими вариантами исполнения: ТКА-ВД/01 и ТКА-ВД/02 .
Оптоэлектронный блок представляет собой полихроматор (см. схему): входное оптическое излучение, формируемое объективом (1), разлагается в спектр на вогнутой дифракционной решетке (2) и фокусируется на диодной линейке (3), с которой снимается сигнал для последующей обработки и вычисления измеряемых параметров. Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения.
Технические характеристики
ТКА-ВД | |
---|---|
Тип | Прямой метод измерения |
Приёмник | Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов |
Оптический диапазон | 390÷760 нм |
Количество точек опроса | 61 |
Поле зрения блока (для блока 01) | 2º |
Диапазоны измерения: | |
- коррелированной цветовой температуры | 1600 ÷ 16 000 К |
- координат цветности | x = 0,004 ÷ 0,734; y = 0,005 ÷ 0,834 u' = 0,007 ÷ 0,623; v' = 0,005 ÷ 0,595 |
Пределы рабочей освещённости | 10 ÷ 20 000 лк |
Пределы рабочей яркости | 10 ÷ 20 000 кд/м² |
Пределы допустимого значения абсолютной погрешности измерения координат цветности x, y, не более: | |
- тепловых источников | ±0,005 |
- др. источников со сплошным спектром излучения | ±0,02 |
Предел допустимого значения основной относительной погрешности измерения коррелированной цветовой температуры, не более | 5,0 % |
Дисплей | двухстрочный 16 знаковый ЖКД со светодиодной подсветкой |
Габаритные размеры . Измерительный блок | 165х85х35 мм |
Габаритные размеры. Фотометрическая головка | 240х70х70 мм |
Масса прибора (не более) (без штатива) | 2,5 кг |
Для питания приборов используется NiMH аккумуляторная батарея - типоразмер батареи «Крона» | 8,4 В |
Комплект поставки
- Спектроколориметр "ТКА-ВД" (три функциональных блока).
- NiMH аккумуляторная батарея (8,4 В, типоразмер «Крона», 6F22)
- Адаптер для зарядки аккумуляторной батареи
- Кабель связи с ПК (USB Am-Bm)
- Носитель информации с программным обеспечением
- Руководство по эксплуатации
- Паспорт
- Сумка для прибора
- Транспортная тара
