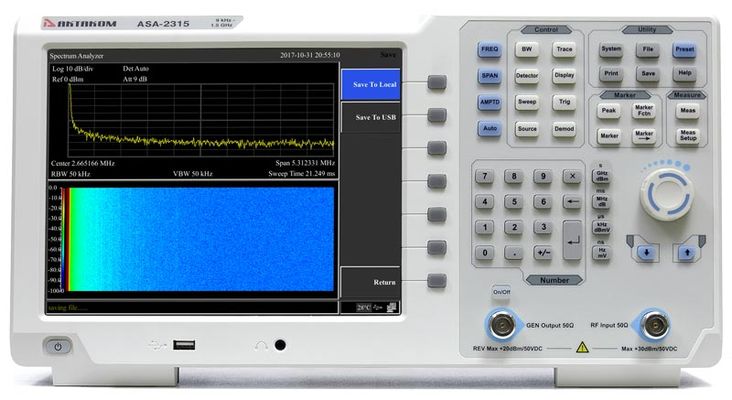

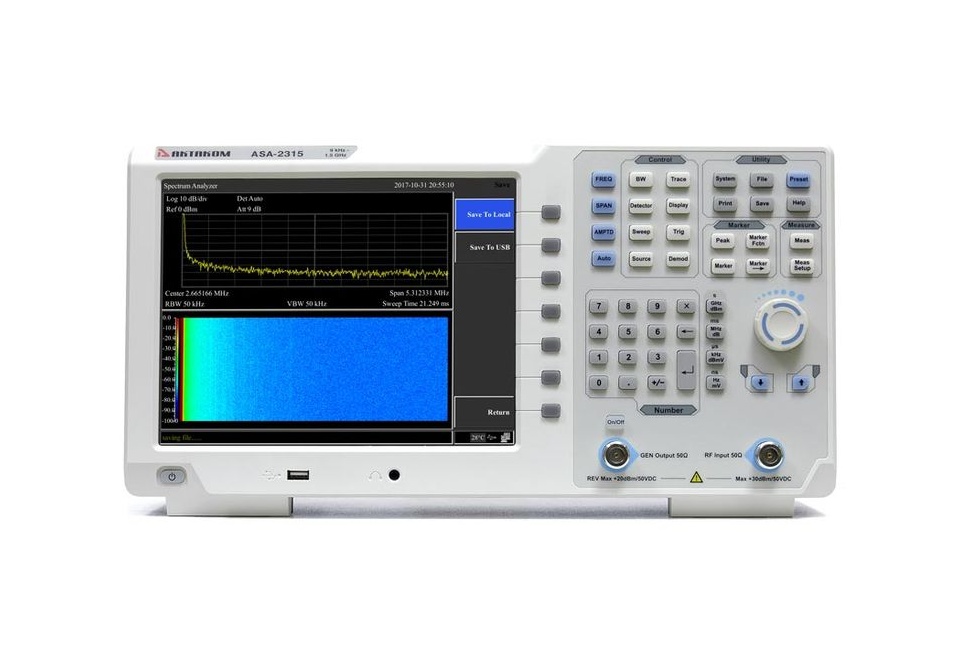

Анализатор спектра ASA-2335
Анализатор спектра ASA-2335
0
RUB
Описание
Анализатор спектра ASA-2335 предназначен для анализа спектральных характеристик сигналов в диапазоне частот от 9 кГц до 3,6 ГГц. Несмотря на доступную стоимость, прибор обладает широким функциональным набором.
В стандартной комплектации анализатор ASA-2335 осуществляет стандартные измерения, такие как курсорные измерения и поиск пиков, а также расширенные функции измерения мощности.
Среди дополнительных возможностей стоит отметить наличие функции «Годен/Не годен» и режима демодуляции амплитудно- и частотно-модулированных сигналов (АМ/ЧМ). Минимальная полоса пропускания RBW в 10 Гц позволяет эффективно разделять сигналы с близкими частотами и одинаковой амплитудой.
Кроме того, ASA-2335 может быть использован для предварительного тестирования на электромагнитную совместимость (ЭМС) в соответствии со стандартом CISPR-16 благодаря встроенным фильтрам ЭМИ (200 Гц, 9 кГц, 120 кГц и 1 МГц) и квазипиковому детектору.
Технические характеристики
| Параметр | Значение |
|---|---|
| ЧАСТОТА | |
| Частотный диапазон | 9 кГц…3,6 ГГц |
| Разрешение | 1 Гц |
| Температурная стабильность источника опорной частоты | ± 2,5х10-6 |
| Изменение погрешности источника опорной частоты | ± 1х10-6/год |
| Частота опорного генератора | 10,000000 МГц |
| Разрешение частотного маркера | ± полоса обзора / (количество точек развертки-1) |
| Погрешность измерения частоты | ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
| Разрешение счетчика частоты | 1 Гц, 10 Гц, 100 Гц, 1 кГц |
| Полоса обзора | Нулевая, 100 Гц…1,5 ГГц |
| Погрешность полосы обзора | ± полоса обзора / (количество точек развертки-1) |
| Плотность фазовых шумов (20ºС~30ºС, центральная частота=1 ГГц) |
<-85 дБн/Гц @ 10 кГц <-100 дБн/Гц @ 100 кГц <-110 дБн/Гц @ 1 МГц |
| ПОЛОСА ПРОПУСКАНИЯ | |
| Полоса пропускания ПЧ (-3 дБ) | 10 Гц… 500 кГц (с шагом 1-10), 1 МГц, 3 МГц |
| Полоса пропускания ЭМИ фильтров (-6 дБ ) | 200 Гц, 9 кГц, 30 кГц, 120 кГц, 1 МГц |
| Избирательность фильтров по уровням | <5:1 |
| Погрешность установки полосы пропускания ПЧ | ±5% |
| Полоса пропускания видео | 1 Гц … 3 МГц |
| АМПЛИТУДА | |
| Диапазон измерения уровня | Уровень собственных шумов … +20 дБм |
| Предусилитель (9 кГц…1,5 ГГц) | 20 дБ |
| Максимальный уровень на входе | 50 В (постоянное напряжение) +30 дБм усредненная непрерывная мощность |
| Средний уровень шумов (типично) нормировано к 1 Гц |
без предусилителя: 1 МГц…10 МГц: <-140 дБм 10 МГц…1 ГГц: <-140 дБм 1 ГГц…3,6 ГГц: <-138 дБм с предусилителем: 1 МГц…10 МГц: <-160 дБм 10 МГц…1 ГГц: <-160 дБм 1 ГГц…3,6 ГГц: <-158 дБм |
| АЧХ (20ºС~30ºС, опорная частота=50 МГц, аттенюатор=20 дБ ) |
без предусилителя: ± 0,8 дБ с предусилителем: ± 0,9 дБ |
| Аттенюатор (20ºС~30ºС, центральная частота=50 МГц, предусилитель выкл., аттенюатор=20 дБ, вх.сигнал = 0~39 дБ ) |
Предел ослабления: 0…39 дБ, с шагом 3 дБ |
| Погрешность переключения: ± 0,5 дБ |
|
| Абсолютная амплитудная погрешность (20ºС~30ºС, центральная частота=50 МГц, RBW=VBW=1 кГц, пиковый детектор, аттенюатор=20 дБ ) |
без предусилителя (вх. сигнал = -20 дБм) ± 0.4 дБ с предусилителем (вх. сигнал = -40 дБм) ± 0.5 дБ |
| Опорный уровень | Диапазон установки: -80 дБм…+30 дБм с шагом 0,1 дБм |
| Погрешность измерения: (вх.сигнал = 0... -50 дБм) ± 1,5 дБ |
|
| Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-30 дБ, предусилитель выкл.) |
-65 дБн |
| Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц) |
TOI: +10 дБм |
| Остаточные искажения (вх. терминатор 50 Ом, аттенюатор = 0 дБ, 20ºС~30ºС) |
<-85 дБм |
| Паразитные помехи на входе (вх. сигнал на смесителе = -30дБм, 20ºС~30ºС) |
<-60 дБн |
| Логарифмическая шкала | 1 дБ…255 дБ |
| Линейная шкала | 0 до опорного уровня |
| Количество точек | 201 …1001 |
| Количество графиков | 5 |
| Тип детектора | Нормальное детектирование, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратический, квазипиковый |
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| Единицы измерения | дБм, дБмкВт, дБпВт, дБмВ, дБмкВ, В, Вт |
| РАЗВЕРТКА | |
| Диапазон | 1 мс...3000 с (нулевой обзор) 10 мс...3000 с (100 Гц ≤ полоса обзора ≤ 3,0 ГГц) |
| ТРЕКИНГ-ГЕНЕРАТОР | |
| Частотный диапазон | 100 кГц...1,5 ГГц |
| Диапазон выходных уровней | -30 дБм...0 дБм |
| Разрешение | 1 дБ |
| Неравномерность | ±3,0 дБ |
| Опасный уровень обратной мощности | 30 дБм, DC: ±50 ВDC |
| ГЕНЕРАТОР СИГНАЛОВ | |
| Частотный диапазон | 35 МГц...3,6 ГГц |
| ВХОДЫ/ВЫХОДЫ | |
| ВЧ вход | Импеданс 50 Ом Соединитель типа N (female) |
| Вход опорного генератора 10 MГц | Импеданс 50 Ом Соединитель типа N (female) |
| Выход трекинг-генератора | Импеданс 50 Ом Соединитель типа N (female) |
| Интерфейсы | USB Host USB Device LAN VGA выход на наушник |
| ЗАПУСК | |
| Источник запуска | свободный, видео, внешний |
| Режим | непрерывный, однократный |
| ОБЩИЕ ДАННЫЕ | |
| Дисплей | Графический цветной TFT ЖК, размер 10,4” |
| Напряжение питания | AC 100 В...240 В / 50 Гц...60 Гц |
| Рабочая температура | 0 ºC …40 ºC |
| Габаритные размеры | 421 х 221 х 115 мм |
| Масса | 5 кг |
Технические характеристики
| Частотный диапазон: | 9 кГц - 3,6 ГГц |
| Полоса пропускания: | 100 Гц - 1,5 ГГц |
| Внесен в Госреестр РФ: | Нет |
| Возможность поверки: | Только калибровка |
| Интервал между поверками: | --- |
| Рабочая частота (от), Гц: | 9000 |
| Рабочая частота (до), Гц: | 3600000000 |
| Гарантия: | 12 месяцев |
| Модель: | ASA-2335 |
| Производитель: | Актаком |
| Госреестр: | Нет |
