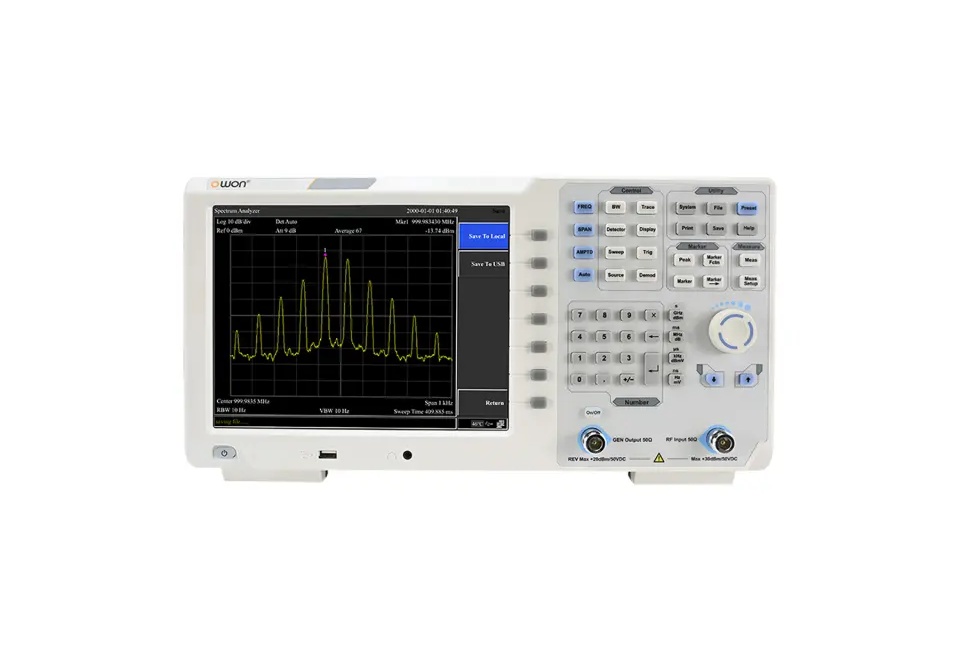

Анализатор спектра OWON XSA1015-TG
Анализатор спектра OWON XSA1015-TG
0
RUB
Описание
Анализатор спектра OWON XSA1015-TG: высокоточный инструмент для анализа частотного спектра
Анализатор спектра OWON XSA1015-TG представляет собой портативный прибор, предназначенный для детального изучения частотного спектра сигналов. Данный инструмент незаменим для инженеров, исследователей и специалистов в области радиосвязи.
Ключевые характеристики:
- Широкий диапазон частот: OWON XSA1015-TG способен работать в диапазоне от 1,5 ГГц, что позволяет проводить анализ сигналов в обширном спектре частот. Это делает его идеальным решением для тестирования беспроводных систем, изучения радиочастотных сигналов и исследования электромагнитных помех.
- Высокая чувствительность и точность: Прибор демонстрирует впечатляющие показатели чувствительности и точности измерений. Низкий уровень фазового шума (-82 дБн/Гц при отстройке 10 кГц и -100 дБн/Гц при отстройке 100 кГц) и минимальный отображаемый уровень шума (DANL) -160 дБм позволяют обнаруживать даже самые слабые сигналы.
- Высокое разрешение по частоте: OWON XSA1015-TG способен детально отображать частотный спектр сигналов, что позволяет проводить глубокий анализ и выявлять незначительные изменения в характеристиках сигналов. Погрешность измерения амплитуды составляет всего 1,5 дБ, гарантируя высокую точность при работе с различными сигналами.
- Широкий динамический диапазон: Прибор способен исследовать сигналы с максимальным измеряемым уровнем +20 дБм. Это позволяет инженерам и исследователям работать с сигналами различной интенсивности, от слабых до мощных.

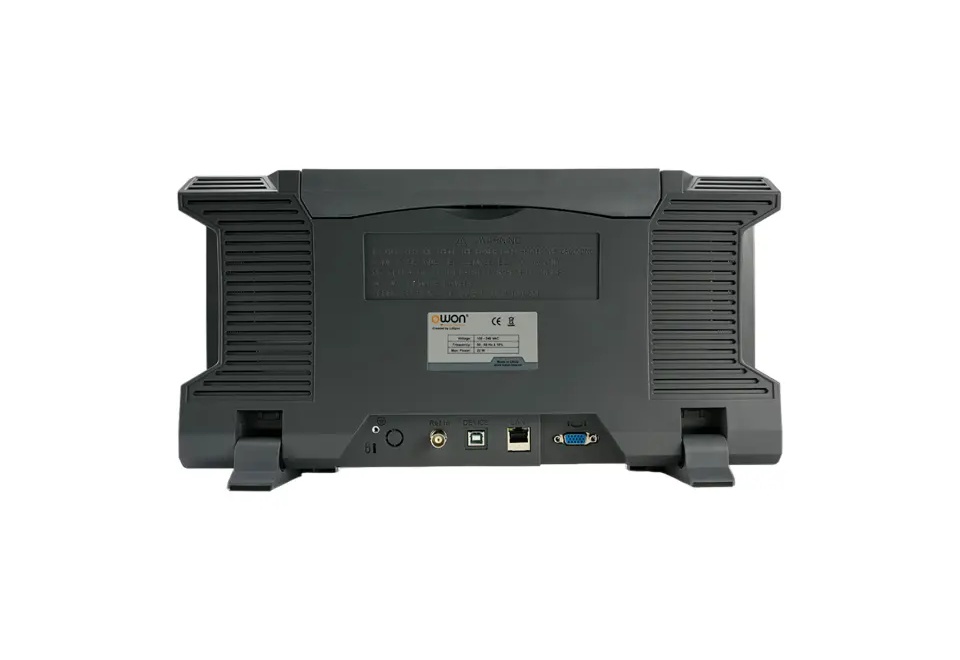

- Многофункциональные интерфейсы: OWON XSA1015-TG оснащен USB-device, LAN, VGA, разъемом для наушников и USB-host, что обеспечивает возможность интеграции прибора в различные системы и упрощает передачу данных и визуализацию результатов.
Технические характеристики
| Частотный диапазон | 9 кГц - 1,5 ГГц |
|---|---|
| Разрешение | 1 Гц |
| Ширина развёртки частоты | |
| Диапазон развёртки | 0 Гц, 100 Гц до максимальной частоты прибора |
| Точность | ширина развёртки / (точность развёртки - 1) |
| Пропускная способность | |
| Полоса пропускания | от 1 Гц до 1 МГц, в последовательности 1-3-5-10 шагов |
| Точность полосы пропускания | < 5% стандартно |
| Полоса пропускания видео | от 10 Гц до 3 МГц, в последовательности 1-3-5-10 |
| Полоса разрешения | 200 Гц, 9 кГц, 120 кГц, 1 МГц |
| Амплитуда и уровень | |
| Диапазон измерения амплитуды | средний уровень шумов до +10 дБм, от 100 кГц до 10 МГц, предусилитель выключен средний уровень шумов до +20 дБм, от 10 МГц до 1,5 ГГц, предусилитель выключен |
| Постоянное напряжение | 50 В |
| Непрерывная радиочастотная мощность | затухание = 40 дБ, +20 дБм (100 мВ) |
| Макс. уровень повреждения | +30 дБм (1 Вт) |
| Средний уровень шума | |
| Предусилитель выключен | от 9 кГц до 1 МГц: -95 дБм < -88 дБм от 1 МГц до 500 МГц: -140 дБм < -130 дБм от 500 МГц до 1,5 ГГц: -138 дБм < -128 дБм |
| Предусилитель включен | от 100 кГц до 1 МГц: -135 дБм < -128 дБм от 1 МГц до 500 МГц: -160 дБм < -150 дБм от 500 МГц до 1,5 ГГц: -158 дБм < -148 дБм |
| Фазовый шум | |
| Смещение | 10 кГц < -106 дБн/Гц 100 кГц < -104 дБн/Гц 1 МГц < -115 дБн/Гц |
| Средний уровень шума | 163 дБм |
| Диапазон отображения уровня | |
| Единица измерения координат уровня | dBm, dBμW, dBpW, dBmV, dBμV, W, V |
| Ось логарифмического уровня | 0,01 - 1000 дБ |
| Ось линейного уровня | от 0 до контрольного уровня |
| Количество точек отображения | 801 |
| Количество трасс | 8 |
| Способ обнаружения | положительный пик, отрицательный пик, нормальный, образец, среднеквадратичное значение, среднее напряжение, квазипик |
| Функции трассировки | четкая запись, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустое значение, математическая трассировка |
| Частотная характеристика | |
| Предусилитель выключен | < 0,7 дБ |
| Предусилитель включен | < 1,0 дБ |
| Следящий генератор (tracking generator) | |
| Диапазон частот | от 100 кГц до 1,5 ГГц |
| Диапазон уровня выходной мощности | от - 40 дБмВт до 0 дБмВт |
| Разрешение выходного уровня | 1 дБ |
| Выходная плоскостность | 50 МГц, ± 3 дБ |
| Ложный генератор слежения | гармонический: - 20 дБн негармонический: - 20 дБн |
| Генератор слежения за изоляцией входных клемм | - 60 дБ |
| Общие характеристики | |
| Дисплей | ЖК-экран, разрешение 1024 x 768 пикселей |
| Диагональ дисплея | 10,9 дюйма |
| Интерфейс | USB, HDMI |
| Габариты | 375 х 185 х 120 мм |
| Вес | 5 кг |
Технические характеристики
| Частотный диапазон: | 9 кГц - 1,5 ГГц |
| Полоса пропускания: | 10 Гц - 3 МГц |
| Внесен в Госреестр РФ: | Нет |
| Возможность поверки: | Только калибровка |
| Интервал между поверками: | --- |
| Рабочая частота (от), Гц: | 9000 |
| Рабочая частота (до), Гц: | 1500000000 |
| Гарантия: | 24 месяца |
| Модель: | XSA1015-TG |
| Производитель: | OWON |
| Госреестр: | Нет |
