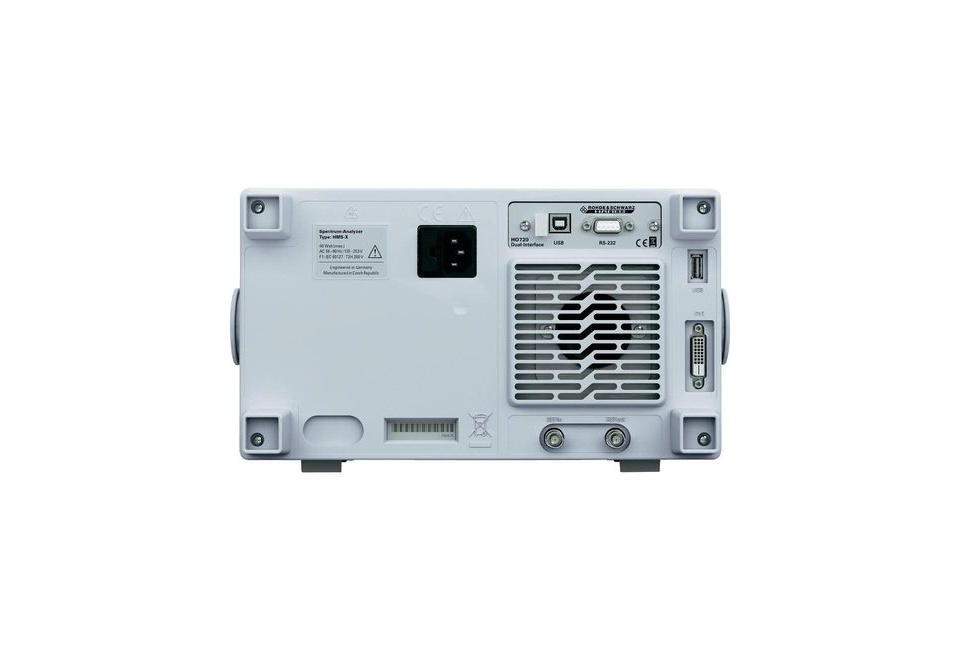

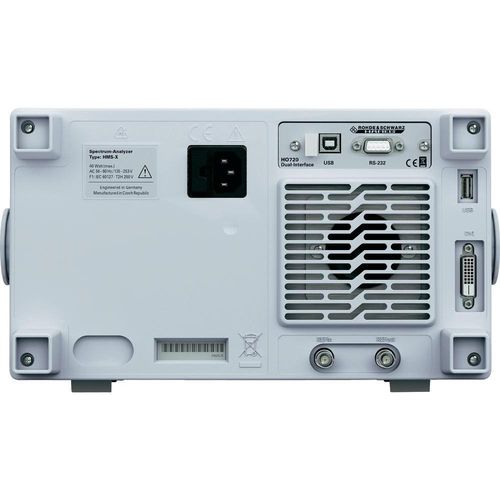

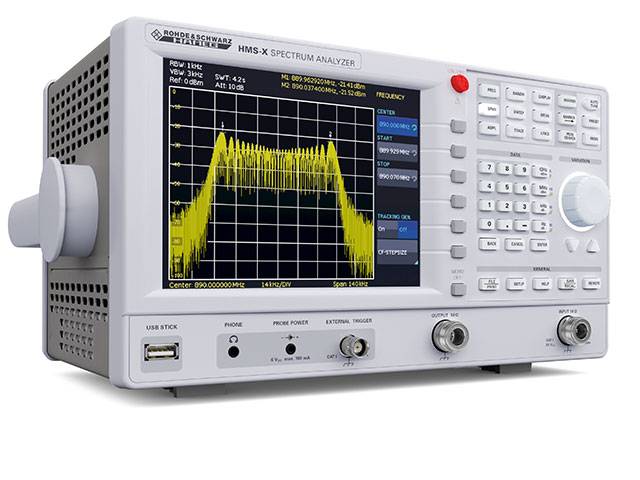

Анализатор спектра HMS-X
Анализатор спектра HMS-X
0
RUB
Описание
Аппарат Rohde & Schwarz HMS-X является доступным решением для анализа спектральных характеристик сигналов. Высокая точность измерений, минимальная погрешность, компактные размеры и богатый комплект поставки делают его незаменимым инструментом при разработке и отладке сложной электроники.
С помощью R&S HMS X можно проводить следующие исследования:
- Испытания на электромагнитную совместимость (ЭМС);
- Диагностику современных систем беспроводной связи, таких как UMTS, GSM, TETRA, DVBT, Bluetooth и WLAN.
Поддержка распространенных интерфейсов передачи данных обеспечивает удобный обмен данными между спектроанализатором и персональным компьютером. Проприетарное программное обеспечение упрощает сбор информации и формирование отчетов. Широкий выбор дополнительных опций и аксессуаров позволяет расширить функциональность анализатора для решения поставленных задач.
Технические характеристики
| Параметр | Значения |
|---|---|
| Диапазон частот | |
| Основной блок HMS-X | 100 кГц…1,6 ГГц |
| с опцией HMS-3G | 100 кГц…3 ГГц |
| Температурная стабильность | ±2×10-6(0…30°C) |
| Погрешность опорного генератора | ±1×10-6(за год) |
| Частотомер (требуется HMS-EMC) | |
| Разрешение | 1 Гц |
| Погрешность | ±(частота x погрешность опорной частоты) |
| Диапазон установки полосы обзора | |
| Основной блок HMS-X | 0 Гц (нулевая полоса обзора), 1 кГц…1,6 ГГц |
| с опцией HMS-3G | 0 Гц (нулевая полоса обзора), 100 Гц…3 ГГц |
| Спектральная чистота, фазовый шум SSB | |
| отстройка 30 кГц | <-85 дБн/Гц (с опцией HMS-EMC) |
| (500 МГц, +20…30°C) | |
| отстройка 100 кГц | <-100 дБн/Гц |
| (500 МГц, +20…30°C) | |
| отстройка 1 МГц | <-120 дБн/Гц |
| (500 МГц, +20…30°C) | |
| Время развертки | |
| Полоса обзора = 0 Гц | 20 мс…100 с |
| Полоса обзора > 0 Гц | 20 мс…1000 с, мин. 20 мс/600 МГц |
| Полосы пропускания (-3 дБ) | |
| Основной блок HMS-X | 10 кГц…1 МГц с шагом 1–3, 200 кГц |
| с опцией HMS-EMC | 100 Гц…1 МГц с шагом 1–3, 200 кГц |
| Погрешность установки полос пропускания | |
| ≤300 кГц | тип. ±5% |
| 1 МГц | тип. ±10% |
| Полосы пропускания (-6 дБ) | |
| Основной блок HMS-X | 9 кГц, 120 кГц, 1 МГц |
| с опцией HMS-EMC | 200 Гц, 9 кГц, 120 кГц, 1 МГц |
| Полосы видеофильтра | |
| Основной блок HMS-X | 1 кГц…1 МГц с шагом 1–3 |
| с опцией HMS-EMC | 10 Гц…1 МГц с шагом 1–3 |
| Амплитудные характеристики | |
| Отображаемый диапазон | от среднего уровня собственных шумов до +20 дБмВт |
| Диапазон измерений | тип. -104 (от -114 с опцией HMS-EMC )…+20 дБмВт |
| Макс. допустимый уровень пост. напряжения на ВЧ-входе | 80 B |
| Максимальная мощность | 20 дБмВт, 30 дБмВт на ≤3 минуты |
| на ВЧ-входе | |
| Частотомер (требуется HMS-EMC) | |
| Разрешение | 1 Гц |
| Погрешность | ±(частота x погрешность опорной частоты) |
| Диапазон, свободный от интермодуляционных искажений | |
| Интермодуляционные искажения при сигнале на смесителе 2 x -20 дБмВт (опорн. уровень -10 дБмВт) | тип. 66 дБ (+13 дБмВт TOI (точка пересечения третьего порядка)) |
| (расст. между сигналами ≤ 2 МГц) | тип. 60 дБ (+10 дБмВт TOI) |
| (расст. между сигналами >2 МГц) | тип. 66 дБ (тип. +13 дБмВт TOI) |
| DANL(средний уровень собственных шумов) | |
| (RBW 10 кГц, VBW 1 кГц, опорный уровень ≤-30 дБмВт 10 МГц…1,6 ГГц / 3 ГГц) | -95 дБмВт (тип. -104 дБмВт) |
| (RBW 100 Гц, VBW 10 Гц, опорный уровень ≤-30 дБмВт 10 МГц…1,6 ГГц /3 ГГц) | с опцией HMS-EMC: -115 дБмВт (тип. -135 дБмВт) |
| с предусилителем | тип. -124 дБмВт (требуется опция HMS-EMC) |
| Собственные паразитные составляющие | |
| (оп. уровень ≤-20 дБмВт, f >30 МГц, RBW ≤100 кГц) | <-80 дБмВт |
| Входные паразитные составляющие | |
| (ур. смесит. ≤-40 дБмВт, отстройка >1 МГц) | тип. -70 дБн, -55 дБн (2…3 ГГц (с опцией HMS-3G)) |
| Гармонические искажения | |
| (ур. смесит. -40 дБмВт) | тип. -60 дБн |
| Отображение уровня | |
| Опорный уровень | -80…+20 дБмВт с шагом 1 дБ |
| Отображ. диапазон | 100 дБ, 50 дБ, 20 дБ, 10 дБ, линейный (с опцией HMS-EMC) |
| Логарифмич. масштаб | дБмВт, дБмкВ, дБмВ |
| Линейный масштаб | Процент от опорного уровня (с опцией HMS-EMC) |
| Измеренные кривые | 1 кривая и 1 кривая из памяти |
| Математические опера ции над кривыми | A-B (кривая – сохраненная кривая), B-A |
| Детекторы | Авто-, мин.-, макс.-пиковый, отсчетов, СКЗ, среднего значения |
Технические характеристики
| Частотный диапазон: | 9 кГц - 1,6 ГГц |
| Полоса пропускания: | 10 кГц - 1 МГц |
| Внесен в Госреестр РФ: | Нет |
| Возможность поверки: | Только калибровка |
| Интервал между поверками: | --- |
| Рабочая частота (от), Гц: | 9000 |
| Рабочая частота (до), Гц: | 1600000000 |
| Гарантия: | 24 месяца |
| Модель: | FPC1000 |
| Производитель: | Rohde&Schwarz |
| Госреестр: | Нет |
