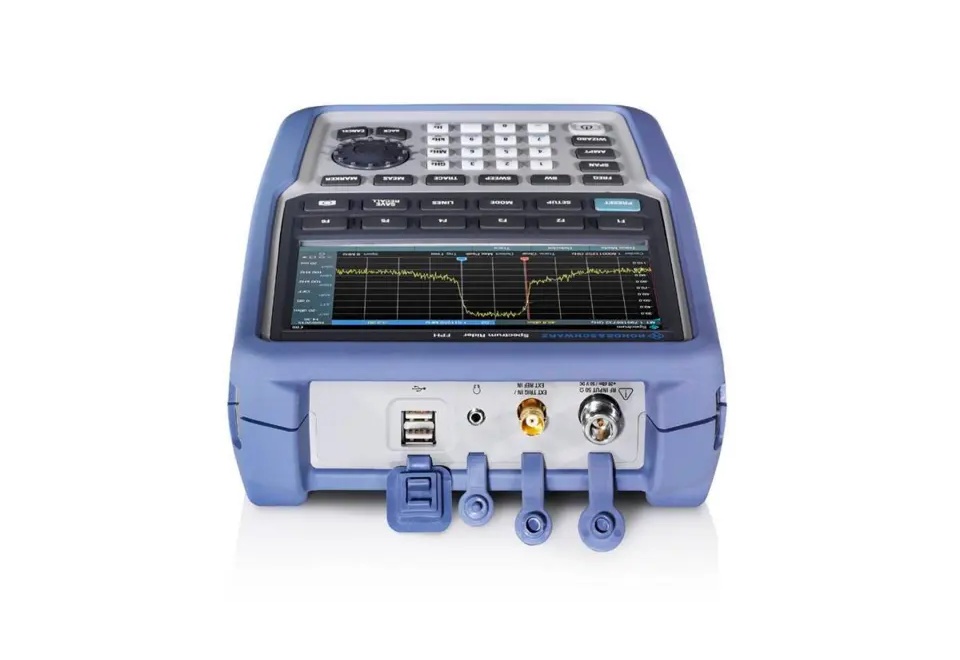

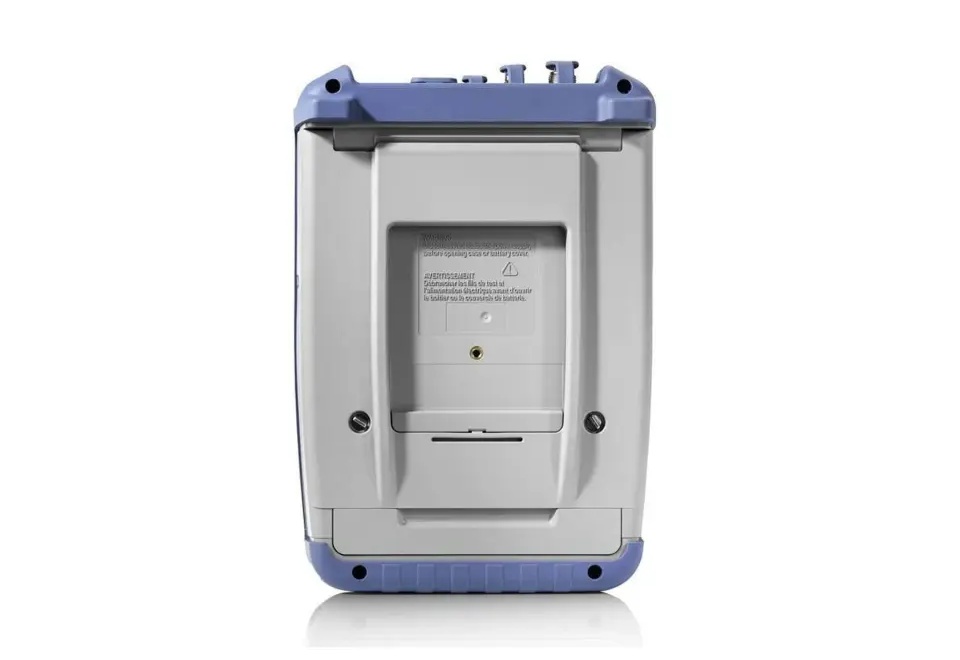

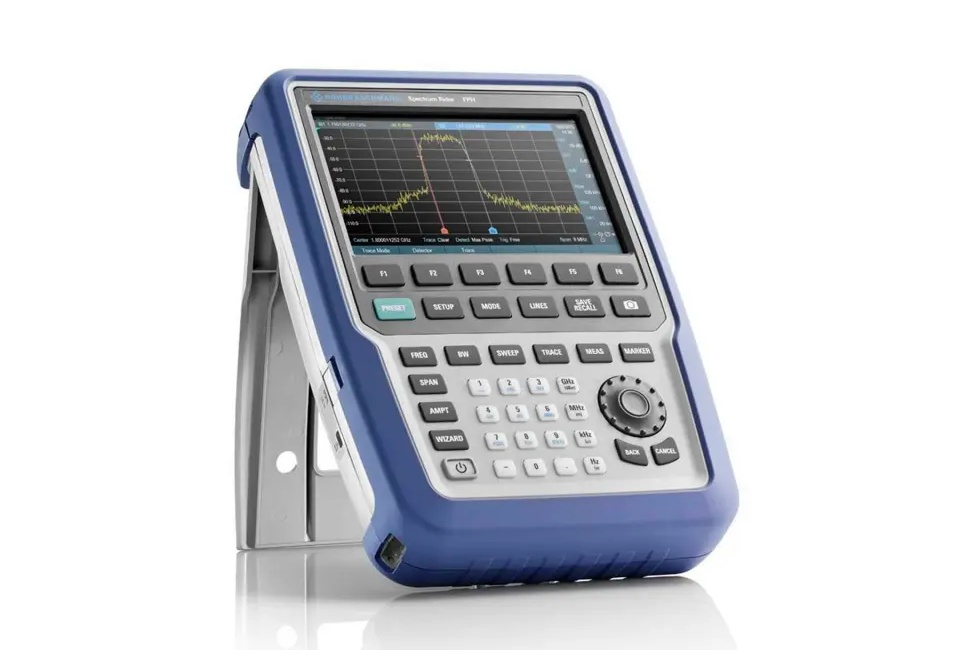

Портативный анализатор спектра Rohde & Schwarz FPH до 6 ГГц
Портативный анализатор спектра Rohde & Schwarz FPH до 6 ГГц
1439240
RUB
Описание
Анализатор спектра Rohde & Schwarz FPH – это портативный анализатор спектра, предназначенный для диагностики и настройки передающего оборудования в мобильной связи, спутниковой связи и телерадиовещании. Он оперирует в диапазоне частот от 5 кГц до 6 ГГц и подходит как для полевых работ, так и для лабораторных исследований.
Широкие возможности программной модернизации позволяют оптимизировать функционал прибора под потребности различных отраслей, включая аэрокосмическую и оборонную промышленность, беспроводную связь и регулирование радиочастотного спектра.
Основные функции анализатора:
- Двухканальный анализ спектра: позволяет одновременно отображать две спектральные кривые.
- Маркеры: предоставляют возможность измерения абсолютных, относительных и шумовых характеристик сигнала.
- Встроенный частотомер: с детализацией результатов до 0,1 Гц.
- АМ/ЧМ-демодулятор: позволяет декодировать амплитудно- и частотно-модулированные сигналы.
- Проведение допусковых тестов: сравнение измеренных параметров с предельными значениями.
- Таблицы каналов: для работы с распространенными каналами по номерам, а также возможность создания пользовательских списков.
- Удаленное управление: предоставляет возможность проведения измерений в опасных или труднодоступных зонах.
Удобство использования:
- Мастер измерений: позволяет создавать кастомизированные сценарии испытаний с пошаговыми инструкциями, текстовыми пояснениями и изображениями. Анализатор автоматически выполняет заданные последовательности измерений, сохраняя полученные данные. Это способствует централизованной подготовке и развертыванию проекта, обеспечивает воспроизводимость и повторяемость тестов, а также сокращает время проведения работ на объекте.
- Эргономичный дизайн: большие прорезиненные кнопки и энкодер обеспечивают удобное управление в перчатках. Все функции доступны для управления через сенсорный экран, с возможностью масштабирования спектрограмм. Дисплей с подсветкой и антибликовым покрытием гарантирует четкую видимость при ярком освещении.
Надежность:
- Защищенный корпус: устойчив к падениям, вибрациям и воздействию влаги.
- Безвентиляторная конструкция: обеспечивает низкий уровень шума и герметичность вентиляционных отверстий.
- Компактные размеры и малый вес: в сочетании с емким аккумулятором упрощают проведение длительных выездных исследований.
Технические характеристики
| Диапазон частот | ||
|---|---|---|
| Базовый блок модели 1321.1111.06 | От 5 кГц до 6 ГГц | |
| с опцией R&S®FPH-B8 | От 5 кГц до 8 ГГц | |
| Разрешение по частоте | 1 Гц | |
| Полоса разрешения | от 1 Гц до 3 МГц в последовательности 1/3 | |
| Спектральная чистота, однополосный фазовый шум | f = 500 МГц | |
| Отстройка от несущей | 30 кГц | < –88 дБн (1 Гц), тип.– 95 дБн (1 Гц) |
| 100 кГц | < –98 дБн (1 Гц), тип.– 105 дБн (1 Гц) | |
| 1 МГц | < –118 дБн (1 Гц), тип.– 125 дБн (1 Гц) | |
| Средний уровень собственного шума | СВЧ-ослабление 0 дБ, оконечная нагрузка 50 Ω, ширина полосы пропускания приемника = 100 Гц, ширина полосы пропускания видеофильтра = 10 Гц, детектор образцов, логарифмическое масштабирование, с выключенным следящим генератором, нормализованное к 1 Гц | |
| Модели .06/.13/.26 | предусилитель выкл. | |
| От 1 до 10 МГц | < –122 дБмВт, тип. –130 дБмВт | |
| От 10 до 25 МГц | < –130 дБмВт, тип. –135 дБмВт | |
| От 25 МГц до 1 ГГц | < –140 дБмВт, тип. –145 дБмВт | |
| От 1 ГГц до 4 ГГц | < –135 дБмВт, тип. –140 дБмВт | |
| От 4 ГГц до 8 ГГц | < –135 дБмВт, тип. –140 дБмВт | |
| От 8 ГГц до 19 ГГц | < –135 дБмВт, тип. –138 дБмВт | |
| От 19 ГГц до 20 ГГц | < –130 дБмВт, тип. –138 дБмВт | |
| От 20 ГГц до 27 ГГц | < –130 дБмВт, тип. –138 дБмВт | |
| От 27 ГГц до 29 ГГц | < –125 дБмВт, тип. –130 дБмВт | |
| предусилитель включен | ||
| От 1 до 20 МГц | < –147 дБмВт, тип. –152 дБмВт | |
| От 20 МГц до 1 ГГц | < –158 дБмВт, тип. –162 дБмВт | |
| От 1 ГГц до 3 ГГц | < –158 дБмВт, тип. –162 дБмВт | |
| От 3 ГГц до 4 ГГц | < –155 дБмВт, тип. –158 дБмВт | |
| От 4 ГГц до 4,5 ГГц | < –155 дБмВт, тип. –158 дБмВт | |
| От 4,5 ГГц до 8 ГГц | < –150 дБмВт, тип. –155 дБмВт | |
| От 8 ГГц до 20 ГГц | < –150 дБмВт, тип. –155 дБмВт | |
| От 20 ГГц до 27 ГГц | < –150 дБмВт, тип. –155 дБмВт | |
| От 27 ГГц до 29 ГГц | < –140 дБмВт, тип. –145 дБмВт | |
| От 29 ГГц до 31 ГГц | < –130 дБмВт, тип. –133 дБмВт | |
| Точка пересечения третьего порядка (IP3) | динамический диапазон без интермодуляции, уровень сигнала 2 × –20 дБмВт, ВЧ-затухание = 0 дБ, ВЧ-предусилитель выключен | |
| f = 1 ГГц | +7 дБмВт (изм.) | |
| f = 2,4 ГГц | +10 дБмВт (изм.) | |
| f = 4,5 ГГц | +8 дБмВт (изм.) | |
| f = 9,5 ГГц | +10 дБмВт (изм.) | |
| f = 12 ГГц | +9 дБмВт (изм.) | |
| f = 22 ГГц | +8 дБмВт (изм.) | |
| f = 26,5 ГГц | +10 дБмВт (изм.) | |
| Общая погрешность измерения | доверительный уровень 95 %, от +20 °C до +30 °C, С/Ш > 16 дБ, от 0 дБ до –50 дБ ниже опорного уровня, автоматическое ВЧ-ослабление | |
| 10 МГц ≤ f ≤ 31 ГГц | < 1,25 дБ, тип. 0,5 дБ | |
| Дисплей | ||
| Разрешение | WVGA, 800 × 480 пикселей | |
| Литий-ионный аккумулятор R&S®HA-Z306 | ||
| Мощность | 72 Вт ч | |
| Напряжение | ном. 11,25 В | |
| Время работы с новым полностью заряженным аккумулятором | модель 1321.1111.06 | 7 ч |
| Габариты | Ш × В × Г | 202 × 294 × 76 мм |
| Масса | 2,5 кг | |
Технические характеристики
| Частотный диапазон: | 5 кГц - 6 ГГц |
| Полоса пропускания: | 1 Гц - 3 МГц |
| Внесен в Госреестр РФ: | № 64297-16 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Рабочая частота (от), Гц: | 5000 |
| Рабочая частота (до), Гц: | 6000000000 |
| Гарантия: | 24 месяца |
| Модель: | Spectrum Rider FPH |
| Производитель: | Rohde&Schwarz |
| Госреестр: | Нет |
