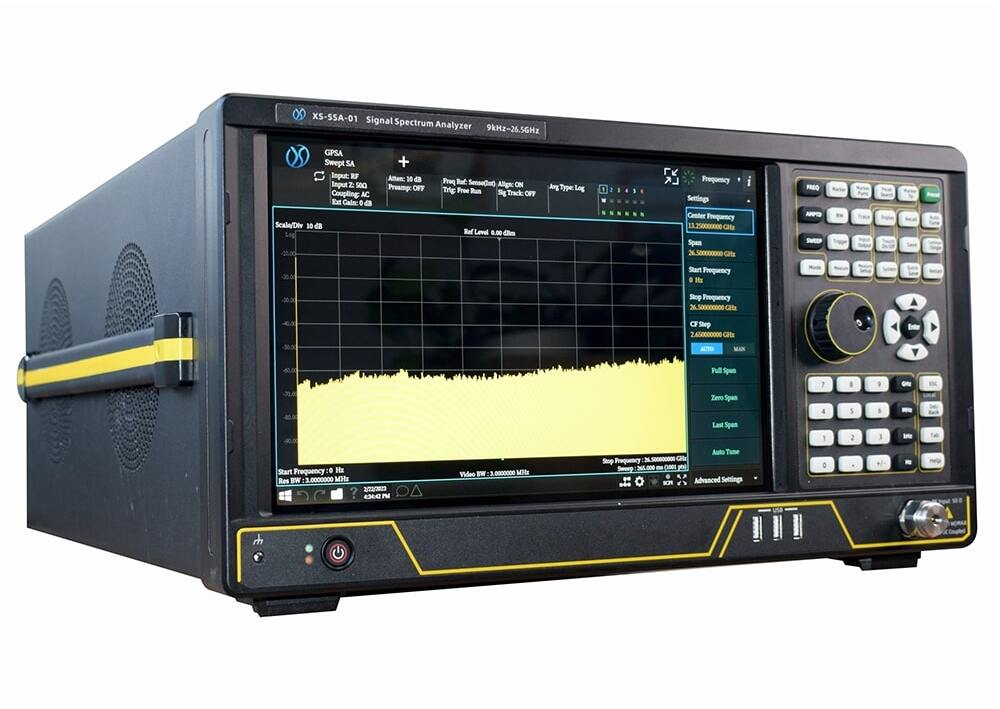

Высокопроизводительный анализатор спектра Xiansheng Technology XS-SSA-01-F03
Высокопроизводительный анализатор спектра Xiansheng Technology XS-SSA-01-F03
0
RUB
Описание
Анализатор спектра и сигналов XS-SSA-01
XS-SSA-01 представляет собой высокопроизводительный анализатор спектра и сигналов, обладающий широким диапазоном частот от 2 ГГц до 3,8 ГГц. Прибор отличается превосходным динамическим диапазоном, высокой полосой анализа и низким фазовым шумом.
Функциональные возможности XS-SSA-01:
- Широкий спектр возможностей как для измерений, так и для анализа.
- Отличная аппаратная масштабируемость.
- Максимальная полоса анализа до 1,2 ГГц, что удовлетворяет требованиям испытаний 5G, радаров и других широкополосных систем.
Области применения:
- Научно-исследовательские и опытно-конструкторские работы (НИОКР).
- Производственные испытания.
- Захват и анализ широкополосных сигналов.
- Разработка, тестирование и ремонт электронных систем.
- Испытания оборудования 4G/5G/WiFi и других систем широкополосной связи.
Технические характеристики:
- Диапазон частот: 2 ГГц - 3,8 ГГц
- Максимальная полоса анализа: 1,2 ГГц
- Максимальная полоса пропускания для анализа спектра в реальном времени: 600 МГц
- Фазовый шум: -125 дБн/Гц (несущая 1 ГГц, отстройка на 10 кГц)
Режимы анализа сигналов:
- Общий режим анализа спектра.
- Режим векторного анализа сигналов (VSA).
- Режим анализа сигналов с аналоговой модуляцией (АМ/ЧМ/ФМ).
- Режим анализа спектра в реальном масштабе времени (RTSA).
- Режим измерения фазового шума (PNM).
- Режим измерения коэффициента шума (NFM).
Управление:
- Интерфейсы LAN, GPIB, USB.
Опции:
- Анализ аналоговой модуляции (ASA): Преобразует XS-SSA-01 в анализатор аналоговой модуляции для амплитудно-, частотно- и фазомодулированных сигналов.
- Измерение коэффициента шума (NFM): Позволяет измерять коэффициент шума усилителей, понижающих и повышающих преобразователей.
- Измерение фазового шума (PNM): Используется для измерения фазового шума.
- Анализ спектра в реальном масштабе времени (RTSA): Обеспечивает непрерывный захват, измерение и анализ широкополосных переходных сигналов.
- Анализ импульсных сигналов (PLM): Позволяет анализировать характеристики радиолокационных систем, включая автоматическое измерение и анализ более 20 параметров импульса.
Векторный анализ сигналов (VSA):
Демодулирует сигналы с цифровой модуляцией, а также позволяет проводить одновременные измерения диаграммы созвездий, глазковой диаграммы, вектора ошибки и других параметров для анализа характеристик модулированного сигнала.
Технические характеристики
| XS-SSA-01-F03 | |
|---|---|
| Диапазон частот | от 9 кГц до 3,8 ГГц |
| FLE | расширение диапазона частот от 2 Гц до 9 кГц |
| Стабильность опорного генератора | |
| Стандартно | 0,1 x 10 -6 |
| Полосы разрешения | от 1 Гц до 3 МГц, 4, 5, 6, 8, 10, 20 МГц |
| Полосы анализа | |
| Стандартно | 10 МГц |
| B25 | 25 МГц |
| B40 | 40 МГц |
| B85 | 85 МГц |
| B1H | 160 МГц |
| B2H | 200 МГц |
| B6H | 600 МГц |
| B12H | 1200 МГц |
| Уровень фазового шума при отстройке частоты от несущей 1 ГГц | |
| Отстройка 100 Гц | -96 дБн/Гц |
| Отстройка 1 кГц | -116 дБн/Гц |
| Отстройка 10 кГц | -125 дБн/Гц |
| Отстройка 100 кГц | -125 дБн/Гц |
| Отстройка 1 МГц | -130 дБн/Гц |
| Отображаемый средний уровень шума с включенным предусилителем | |
| От 10 МГц до 2 ГГц | -162 дБмВт |
| От 2 до 3 ГГц | -161 дБмВт |
| От 3 до 3,8 ГГц | -158 дБмВт |
| От 3,8 до 9 ГГц | -156 дБмВт |
| От 9 до 18 ГГц | -154 дБмВт |
| От 18 до 26,5 ГГц | -152 дБмВт |
| От 26,5 до 40 ГГц | -150 дБмВт |
| От 40 до 44 ГГц | -148 дБмВт |
| От 44 до 50 ГГц | -145 дБмВт |
Технические характеристики
| Частотный диапазон: | 2 Гц - 3,8 ГГц |
| Внесен в Госреестр РФ: | № 89178-23 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Рабочая частота (от), Гц: | 2000 |
| Рабочая частота (до), Гц: | 300000000 |
| Гарантия: | 12 месяцев |
| Модель: | XS-SSA-01-F03 |
| Производитель: | Xiansheng Technology |
| Госреестр: | Да |
