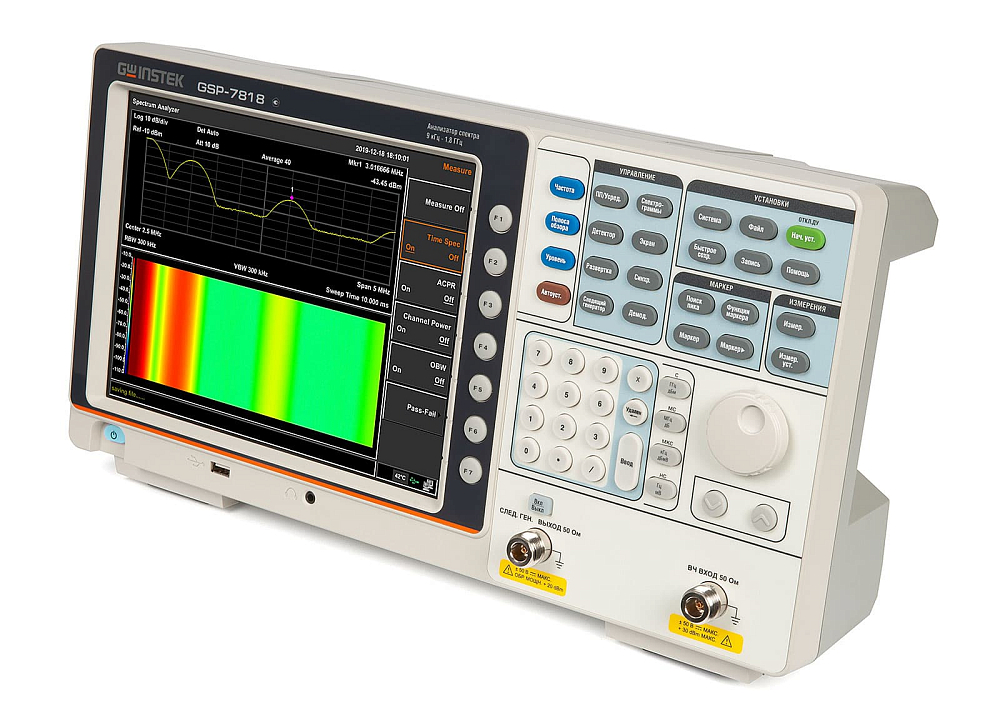

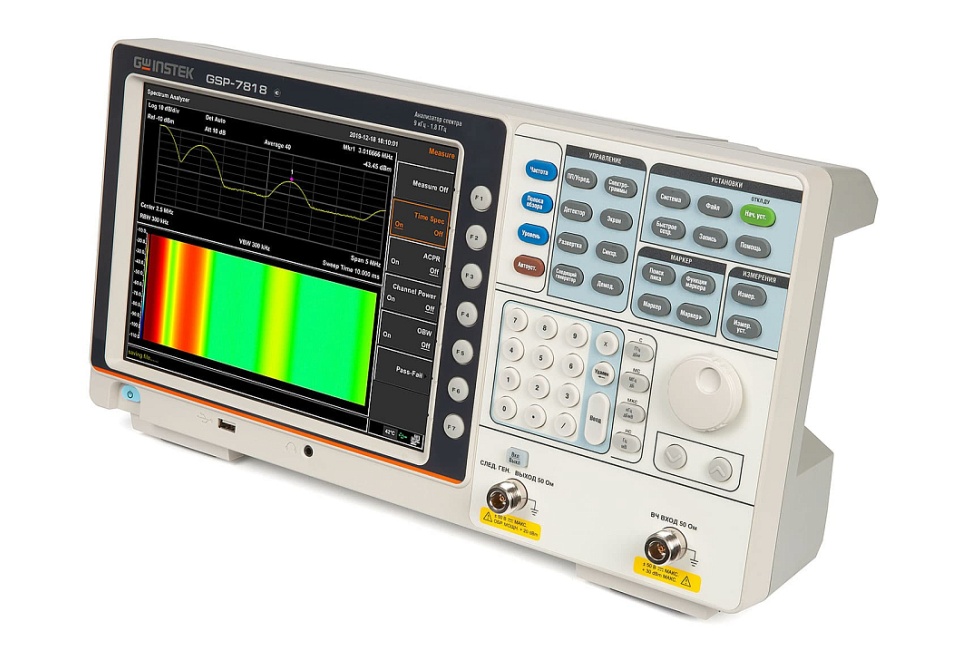

Анализатор спектра GSP-7818
Анализатор спектра GSP-7818
0
RUB
Описание
Анализатор спектра GSP-7818 представляет собой высокопрофессиональный инструмент, предназначенный для точного измерения и анализа параметров сигналов. Его применение находит широкое распространение в различных сферах, включая телекоммуникации, радиолокацию, беспроводные технологии и тестирование электронной аппаратуры.
Технические характеристики
| Параметр | Значение |
|---|---|
| Частота | |
| Частотный диапазон | 9 кГц … 1800 МГц |
| Частота опорного генератора | 10 МГц |
| Погрешности частоты опорного генератора | ±(2,5x10-6+1x10-6xN), где N – количество лет после выпуска из производства или подстройки |
| Полоса обзора | Нулевая, 100 Гц… 1800 МГц (разрешение 1 Гц) |
| Плотность фазовых шумов | -82 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -98 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -110 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц |
| Скорость развертки | 10 мс…3000 с (при полосе обзора > 0), 1 м…3000 с (при полосе обзора = 0) |
| Режимы развертки | Непрерывный, однократный |
| Полоса пропускания | |
| Полоса пропускания | 10 Гц … 500 кГц (шаг 1-10), 1 МГц, 3 МГц (-3 дБ) фильтры ЭМС (опция): 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) |
| Погрешность установки полосы пропускания | ± 8 % (ном.) при ПЧ = 1 МГц, ± 5 % (ном.) при ПЧ < 1 МГц |
| Полоса пропускания видео | 10 Гц … 3 МГц |
| Амплитуда | |
| Диапазон измерений | От среднего уровня собственных шумов до +10 дБ в полосе от 100 кГц до 1 МГц; до + 20 дБ в полосе от 1 МГц до 1,8 ГГц, до + 30 дБ в полосе от 10 МГц до 3,25 ГГц |
| Диапазон регулировки опорного уровня | -80 дБм … +30 дБм, шаг 0,01 дБ |
| Аттенюатор | 0 … 40 дБ, шаг 1 дБ |
| Предусилитель | 20 дБ, 9 кГц…1,8 ГГц |
| Максимальный входной уровень | 30 дБмВт, постоянное 50 В |
| Уровень компрессии на 1 дБ | 0 дБ при несущей частоте ≥ 50 МГц без предусилителя |
| Средний уровень собственного шума (DANL) | нормируется при условиях: аттенюатор 0 дБ, Fпч/эмс = 1 Гц, С выключенным предусилителем: -117 дБм: 100 кГц … 1 МГц -130 дБм: 1 МГц … 10 МГц -130 дБм: 10 МГц …1 ГГц -128 дБм: 1 ГГц … 1,8 ГГц С включенным предусилителем: -140 дБм: 100 кГц … 1 МГц -150 дБм: 1 МГц … 10 МГц -150 дБм: 10 МГц … 1 ГГц -148: 1 ГГц … 1,8 ГГц |
| Пределы допускаемой относительной погрешности измерения уровня на частоте 50 МГц |
При полосе обзора 200 кГц, полосе пропускания 10 кГц, С выключенным предусилителем: ± 0,4 дБ (вх. уровень -20 дБм) С включенным предусилителем: ± 0,5 дБ (вх. уровень -40 дБм) |
| Неравномерность АЧХ | С выключенным предусилителем: ± 0,8 дБ: 100 кГц … 1.8 ГГц, С включенным предусилителем: ± 0,9 дБ: 100 МГц … 1.8 ГГц, |
| Гармонические искажения второго порядка (SHI) | -65 дБн в диапазоне частот 50 МГц … 1,8 ГГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ |
| Интермодуляционные искажения третьего порядка (TOI) | +10 дБм в диапазоне частот 50 МГц … 1,8 ГГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ |
| Детекторы графика | Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ, Опция - квазипиковый детектор (ЭМС) |
| Функции трассировки | Стирание и запись, удержание максимума/ минимума, просмотр, холостой ход, усреднение |
| Трекинг генератор (Опция) | |
| Диапазон частот | 100 кГц … 1,8 ГГц |
| Диапазон установки уровня | -30 дБм … 0 дБм |
| Разрешение установки уровня | 1 дБм |
| Неравномерность АЧХ | ± 3 дБ |

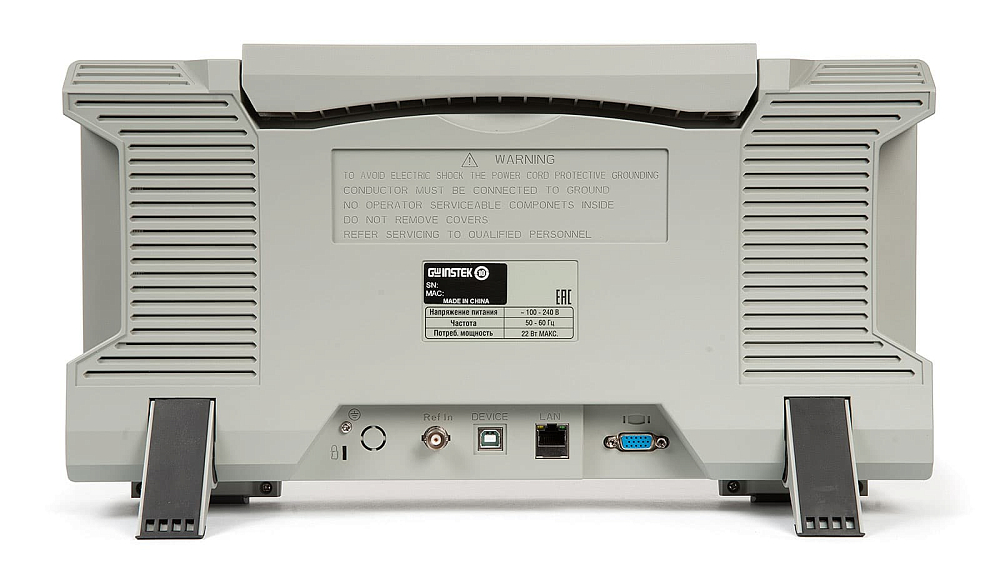

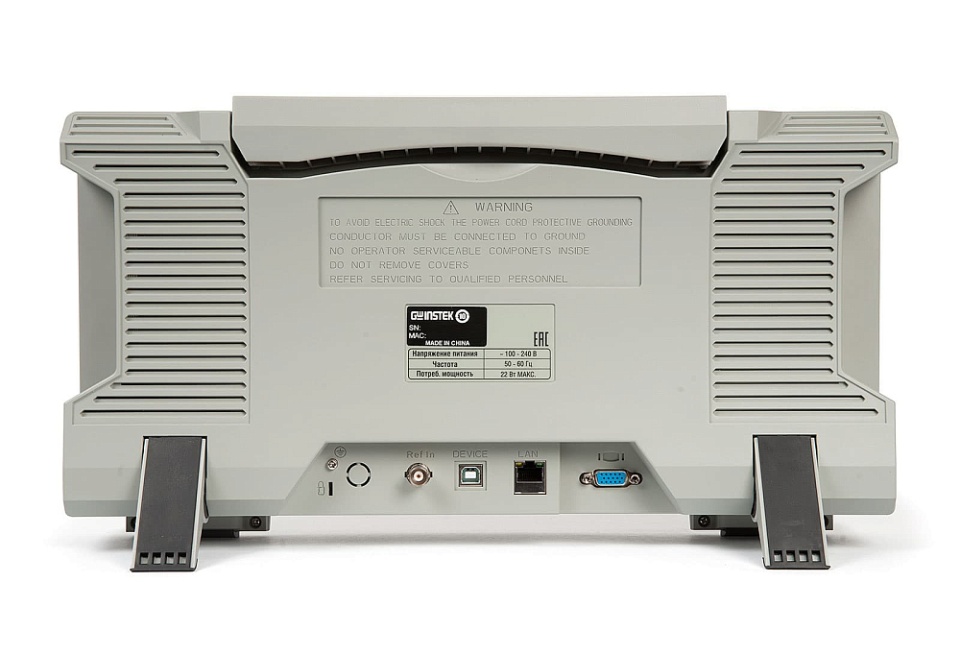

| Входы / Выходы | |
| ВЧ вход | Соединитель N-типа; 50 Ом |
| Трекинг генератор (опция) | Соединитель N-типа; 50 Ом |
| Вход опорной частоты | Соединитель BNC-типа: 10 МГц, 50 Ом, 0 дБм…+10 дБм |
| ДУ | LAN, USB (USB TMC) |
| Медиа выходы | VGA (800*600, 60 ГГц, D-sub) |
| Общие данные | |
| Демодулятор | АМ/ ЧМ, режимы однополосной модуляции - USB / LSB - (верхняя / нижняя боковая полоса). |
| Внутренняя память | 256 МБ |
| Дисплей | диагональ 26,4 см, ЖК, разрешение 800х600 |
| Потребляемая мощность | < 65 Вт |
| Условия эксплуатации | +5…+45 °С |
| Габаритные размеры | 421х221х115 мм (ШхВхГ) |
| Вес | 5 кг |
| Питание | 100…240 В (автовыбор), 45…65 Гц. |
Технические характеристики
| Частотный диапазон: | 9 кГц - 1,8 ГГц |
| Полоса пропускания: | 10 Гц – 3 МГц |
| Внесен в Госреестр РФ: | № 78918-20 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Рабочая частота (от), Гц: | 9000 |
| Рабочая частота (до), Гц: | 180000000 |
| Гарантия: | 12 месяцев |
| Модель: | GSP-7818 |
| Производитель: | GW Instek |
| Госреестр: | Да |
