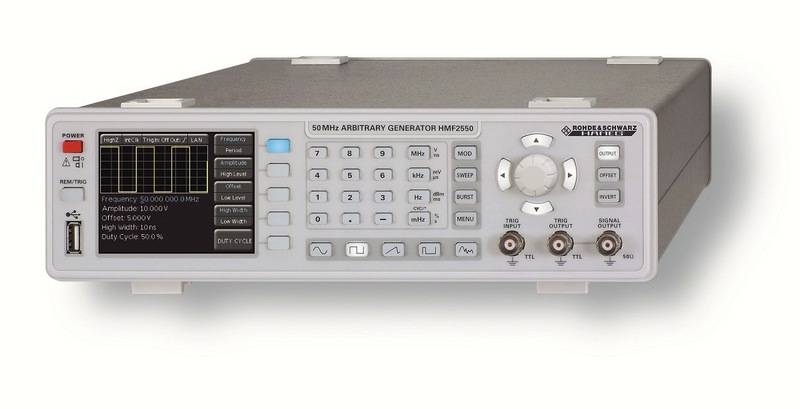

Генератор сигналов произвольной формы HMF2525
Генератор сигналов произвольной формы HMF2525
0
RUB
Описание

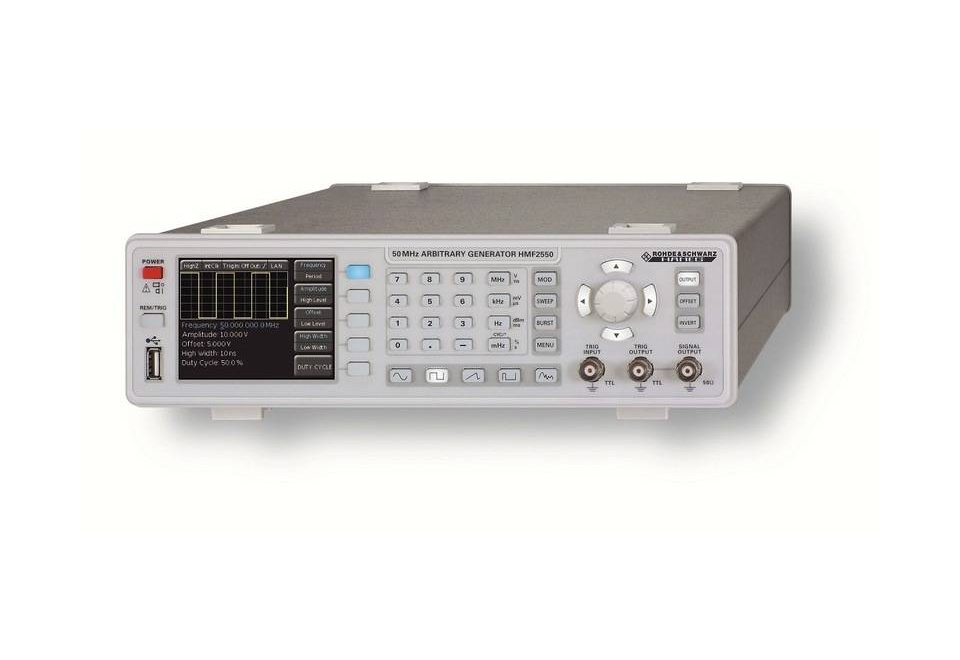

Генератор сигналов R&S HMF: инструмент для моделирования электромагнитных колебаний
Генератор сигналов R&S HMF, разработанный компанией ROHDE&SCHWARZ GROUP, является настольным лабораторным прибором класса AWG (Arbitrary waveform generator). Данная серия предназначена для моделирования электромагнитных колебаний стандартной и произвольной формы, а также колебаний с различными видами модуляции.
Ключевой особенностью AWG, представляющих собой сложную систему воспроизведения сигналов, является возможность создания любых форм переменных сигналов, необходимых для тестирования радиоэлектронной аппаратуры.
R&S HMF оснащен библиотекой стандартных тестовых электромагнитных колебаний:
- синусоидальные;
- меандры;
- прямоугольные с регулируемой скважностью;
- треугольные;
- пилообразные;
- импульсные и др.
Помимо стандартных сигналов, прибор содержит большое количество запрограммированных сигналов, таких как розовый и белый шум.
Гибкое управление параметрами сигналов в R&S HMF обеспечивается за счет использования различных режимов модуляции:
- амплитудной (АМ);
- частотной (ЧМ);
- фазовой (ФМ);
- широтно-импульсной (ШИМ);
- частотной манипуляции.
Сигналы произвольной формы задаются через внешний компьютер с помощью фирменного программного обеспечения, позволяющего использовать как математические зависимости, так и графические изображения сигналов.
R&S HMF основан на инновационной технологии DDS прямого цифрового синтеза (Direct Digital Synthesis) тактовой частоты. Дискретные выборки, представляющие собой последовательность измеренных напряжений вдоль графика сигнала, извлекаются из ОЗУ генератора и преобразуются в аналоговый сигнал с помощью ЦАП. Затем сигнал проходит через выходной усилитель с фильтром и аттенюаторами и подается на выходной разъем устройства.
Технология DDS обеспечивает быстрое перестроение частоты и упрощает программирование фазовых и частотных изменений.
Основные преимущества генератора R&S HMF:
- множество запрограммированных форм сигналов;
- малошумящий усилитель;
- импульсный режим с регулируемым временем нарастания;
- разнообразие настроек параметров модуляции;
- быстрая загрузка генератора;
- безвентиляторная конструкция.
Управление режимами работы и выбор параметров R&S HMF осуществляется как вручную, так и дистанционно через ПК. Связь с компьютером обеспечивается посредством USB входа и опционально подключаемых LAN, GPIB интерфейсов.
Генераторы этой серии широко используются в ремонте, настройке и разработке радиоаппаратуры, а также в учебных целях.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот выходного синусоидального сигнала | от 10 мкГц до 25 МГц для модели HMF2525 |
| от 10 мкГц до 50 МГц для модели HMF2550 | |
| Пределы допускаемой относительной погрешности частоты встроенного опорного генератора 10 МГц | ±1´10-6 |
| Диапазон установки размаха напряжения Upp выходного сигнала на нагрузке 50 Ом | от 5 мВ до 10 В |
| Дискретность установки размаха напряжения | 1 мВ |
| Пределы абсолютной погрешности установки размаха напряжения синусоидального сигнала Upp на частоте 1 кГц | ±(0,01´Upp + 1 мВ) |
| Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц | ± 2 % в диапазоне до 10 МГц |
| ± 2,5 % в диапазоне от 10 МГц до 25 МГц | |
| ± 5,0 % в диапазоне от 25 МГц до 50 МГц | |
| Пределы установки постоянного напряжения смещения Udc на нагрузке 50 Ом | от 0 до ±4,995 В, при выполнении условия, что максимальное и минимальное значения сигнала не превышают ±5 В |
| Пределы абсолютной погрешности установки постоянного напряжения смещения | ±(0,02 ´ Udc + 2 мВ) |
| Уровень гармонических искажений синусоидального сигнала относительно уровня несущей при Upp =1 В | не более минус 70 дБ в диапазоне до 100 кГц |
| не более минус 55 дБ в диапазоне от 100 кГц до 10 МГц | |
| не более минус 40 дБ в диапазоне от 10 МГц до 25 МГц | |
| не более минус 37 дБ в диапазоне от 25 МГц до 50 МГц | |
| Диапазон частот выходных прямоугольных импульсов | от 100 мкГц до 12,5 МГц для модели HMF2525 |
| от 100 мкГц до 25 МГц для модели HMF2550 | |
| Диапазон длительностей импульсов прямоугольного сигнала | от 15 нс до 999 с |
| Длительность фронта и среза прямоугольного сигнала | не более 8 нс |
| Разрешение АЦП | 14 бит |
| Частота дискретизации АЦП | 250 МГц |
| Количество отсчетов для формирования сигналов произвольной формы | 256 000 |
| Условия эксплуатации и массогабаритные характеристики | |
| Нормальные условия применения | Температура: (20±5) 0С |
| Относительная влажность воздуха: (от 30 до 80) % | |
| Атмосферное давление: (от 84 до 106) кПа | |
| Хранение/транспортирование | Температура: (от минус 20 до +70) 0С |
| Относительная влажность воздуха: не более 85 % | |
| Атмосферное давление: (от 70 до 107) кПа | |
| Масса | Не более 3,4 кг |
| Геометрические размеры (ширина ´ высота ´ глубина) | 285 мм ´ 75 мм ´ 365 мм |
| Питание прибора | (от 190 до 250) В, (от 48 до 52) Гц |
| Потребляемая мощность | Не более 30 Вт |
| Время прогрева | 30 мин |
Технические характеристики
| Количество каналов: | 2 |
| Рабочая частота (до), Гц: | 25000000 |
| Частота дискретизации, Гвыб/сек: | 0.25 |
| Max длина записи, млн. точек: | 1000000 |
| Внесен в Госреестр РФ: | № 49643-12 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | HMF2525 |
| Производитель: | Rohde&Schwarz |
| Госреестр: | Да |
