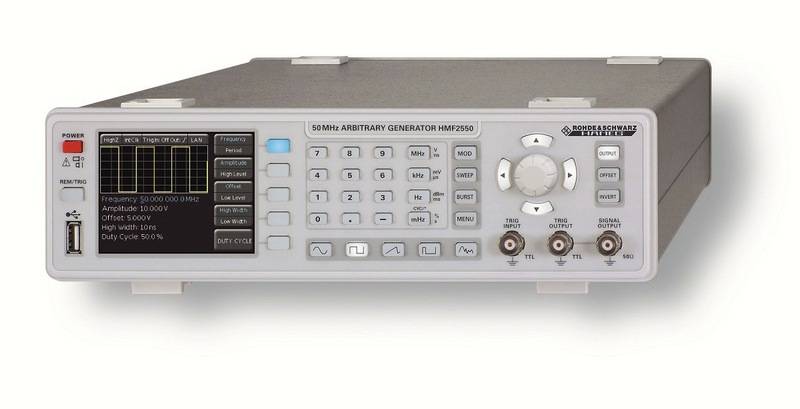

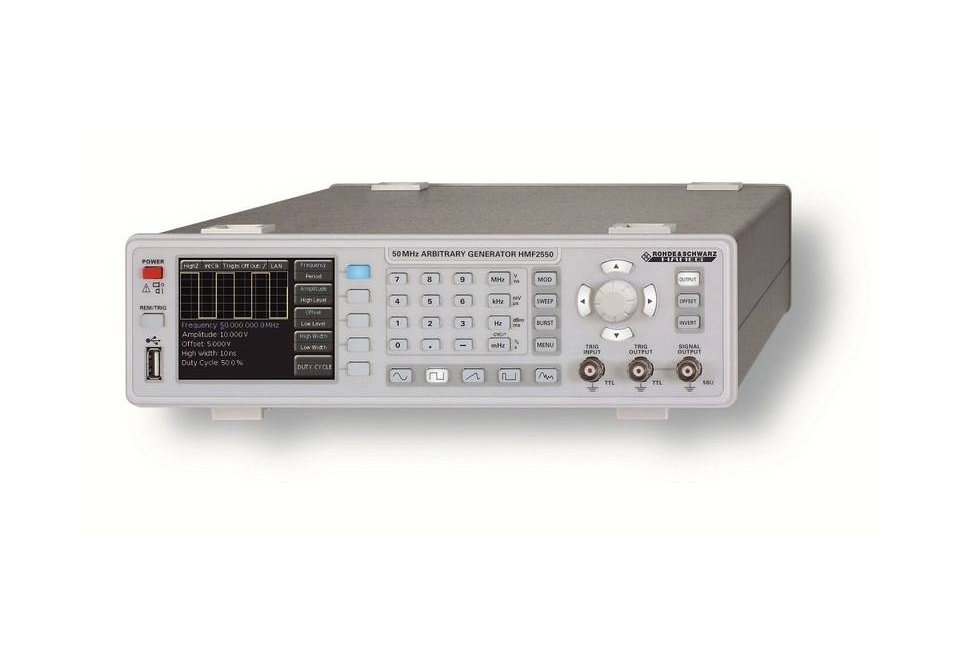

Генератор сигналов произвольной формы HMF2550
Генератор сигналов произвольной формы HMF2550
0
RUB
Описание
Генератор сигналов R&S HMF: инструмент для моделирования электромагнитных колебаний
Генератор сигналов R&S HMF производства компании ROHDE&SCHWARZ GROUP представляет собой высокопроизводительный настольный прибор AWG (Arbitrary waveform generator), предназначенный для моделирования различных видов электромагнитных колебаний.
Возможности генератора:
- Создание произвольных waveforms: R&S HMF позволяет генерировать не только стандартные формы сигналов (синусоидальные, меандры, прямоугольные, треугольные, пилообразные, импульсные), но и сигналы произвольной формы.
- Модуляция сигналов: Прибор поддерживает различные режимы модуляции: амплитудную (АМ), частотную (ЧМ), фазовую (ФМ), широтно-импульсную (ШИМ) и частотную манипуляцию.
Технологические особенности:
- Метод DDS: В основе работы генератора лежит инновационный метод прямого цифрового синтеза (Direct Digital Synthesis), обеспечивающий быструю перестройку частоты и упрощение программирования фазовых и частотных изменений.
- Управление: R&S HMF может управляться как вручную, так и дистанционно через ПК с помощью USB-интерфейса. Дополнительно доступны LAN и GPIB интерфейсы.
Преимущества генератора:
- Широкий спектр запрограммированных waveforms.
- Низкий уровень шума усилителя.
- Регулируемое время нарастания импульсов.
- Разнообразные настройки параметров модуляции.
- Быстрая загрузка генератора.
- Безвентиляторная конструкция.
Генераторы R&S HMF широко используются в различных сферах:
- Ремонт, настройка и разработка радиоаппаратуры.
- Образовательные цели.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот выходного синусоидального сигнала | от 10 мкГц до 25 МГц для модели HMF2525 |
| от 10 мкГц до 50 МГц для модели HMF2550 | |
| Пределы допускаемой относительной погрешности частоты встроенного опорного генератора 10 МГц | ±1´10-6 |
| Диапазон установки размаха напряжения Upp выходного сигнала на нагрузке 50 Ом | от 5 мВ до 10 В |
| Дискретность установки размаха напряжения | 1 мВ |
| Пределы абсолютной погрешности установки размаха напряжения синусоидального сигнала Upp на частоте 1 кГц | ±(0,01´Upp + 1 мВ) |
| Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц | ± 2 % в диапазоне до 10 МГц |
| ± 2,5 % в диапазоне от 10 МГц до 25 МГц | |
| ± 5,0 % в диапазоне от 25 МГц до 50 МГц | |
| Пределы установки постоянного напряжения смещения Udc на нагрузке 50 Ом | от 0 до ±4,995 В, при выполнении условия, что максимальное и минимальное значения сигнала не превышают ±5 В |
| Пределы абсолютной погрешности установки постоянного напряжения смещения | ±(0,02 ´ Udc + 2 мВ) |
| Уровень гармонических искажений синусоидального сигнала относительно уровня несущей при Upp =1 В | не более минус 70 дБ в диапазоне до 100 кГц |
| не более минус 55 дБ в диапазоне от 100 кГц до 10 МГц | |
| не более минус 40 дБ в диапазоне от 10 МГц до 25 МГц | |
| не более минус 37 дБ в диапазоне от 25 МГц до 50 МГц | |
| Диапазон частот выходных прямоугольных импульсов | от 100 мкГц до 12,5 МГц для модели HMF2525 |
| от 100 мкГц до 25 МГц для модели HMF2550 | |
| Диапазон длительностей импульсов прямоугольного сигнала | от 15 нс до 999 с |
| Длительность фронта и среза прямоугольного сигнала | не более 8 нс |
| Разрешение АЦП | 14 бит |
| Частота дискретизации АЦП | 250 МГц |
| Количество отсчетов для формирования сигналов произвольной формы | 256 000 |
| Условия эксплуатации и массогабаритные характеристики | |
| Нормальные условия применения | Температура: (20±5) 0С |
| Относительная влажность воздуха: (от 30 до 80) % | |
| Атмосферное давление: (от 84 до 106) кПа | |
| Хранение/транспортирование | Температура: (от минус 20 до +70) 0С |
| Относительная влажность воздуха: не более 85 % | |
| Атмосферное давление: (от 70 до 107) кПа | |
| Масса | Не более 3,4 кг |
| Геометрические размеры (ширина ´ высота ´ глубина) | 285 мм ´ 75 мм ´ 365 мм |
| Питание прибора | (от 190 до 250) В, (от 48 до 52) Гц |
| Потребляемая мощность | Не более 30 Вт |
| Время прогрева | 30 мин |
Технические характеристики
| Количество каналов: | 2 |
| Рабочая частота (до), Гц: | 50000000 |
| Частота дискретизации, Гвыб/сек: | 0.25 |
| Max длина записи, млн. точек: | 1000000 |
| Внесен в Госреестр РФ: | № 49643-12 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | HMF2550 |
| Производитель: | Rohde&Schwarz |
| Госреестр: | Да |
