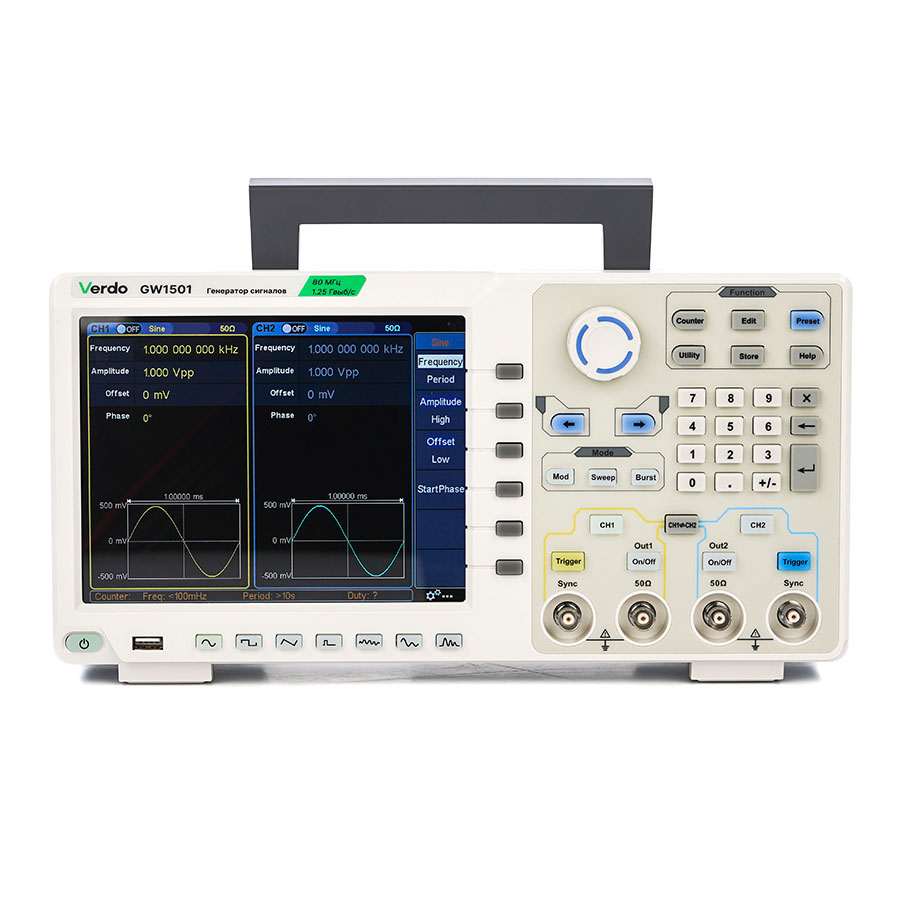

Генератор сигналов VERDO GW1501
Генератор сигналов VERDO GW1501
95465
RUB
Описание
VERDO GW1501: Инструмент для тестирования электронных систем
VERDO GW1501 представляет собой высокоточный двухканальный генератор сигналов произвольной формы, предназначенный для использования инженерами, разработчиками и специалистами по тестированию электронных систем. Данный прибор обладает функциональностью полноценной лаборатории, позволяя генерировать сложные многокомпонентные сигналы с необходимой точностью для отладки совфременных цифровых и аналоговых устройств.
Основные возможности и характеристики:
- Широкий частотный диапазон: до 80 МГц, поддерживая периодические, импульсные и шумовые сигналы с амплитудой до 20 В.
- Объемная буферная память: 1 МБ, позволяющая создавать протяжённые и детализированные сигналы произвольной формы без потери качества.
- Расширенный набор модуляций: встроенные AM, FM, PM, FSK, PSK, PWM, ASK, BPSK, QPSK, DSB-AM, SUM и другие для имитации реальных телекоммуникационных и радиосигналов.
- Широкий выбор форм сигналов: 6 стандартных + более 152 произвольных, включая пользовательские конфигурации.
- Гармонический синтез: точная настройка амплитуды и фазы каждой гармоники для создания сложных составных сигналов.
- Режим пакетной генерации: до 1 000 000 циклов в пакете с возможностью внешнего стробирования и бесконечного повтора.
- Синхронизация каналов: копирование, фазовое выравнивание, синхронизация по частоте и амплитуде для точного взаимодействия двух каналов.
- Качание частоты: линейное, логарифмическое, ступенчатое для тестирования АЧХ и нелинейных характеристик устройств.
Интуитивный интерфейс и управление:
- Цветной ЖК-дисплей 8 дюймов (800×600) для визуализации сигналов, настроек и модуляций в реальном времени.
- Встроенный редактор сигналов для создания и редактирования произвольных форм прямо с панели прибора.
- Экранная справочная система для быстрого доступа к подсказкам и руководству без переключения на ПК.

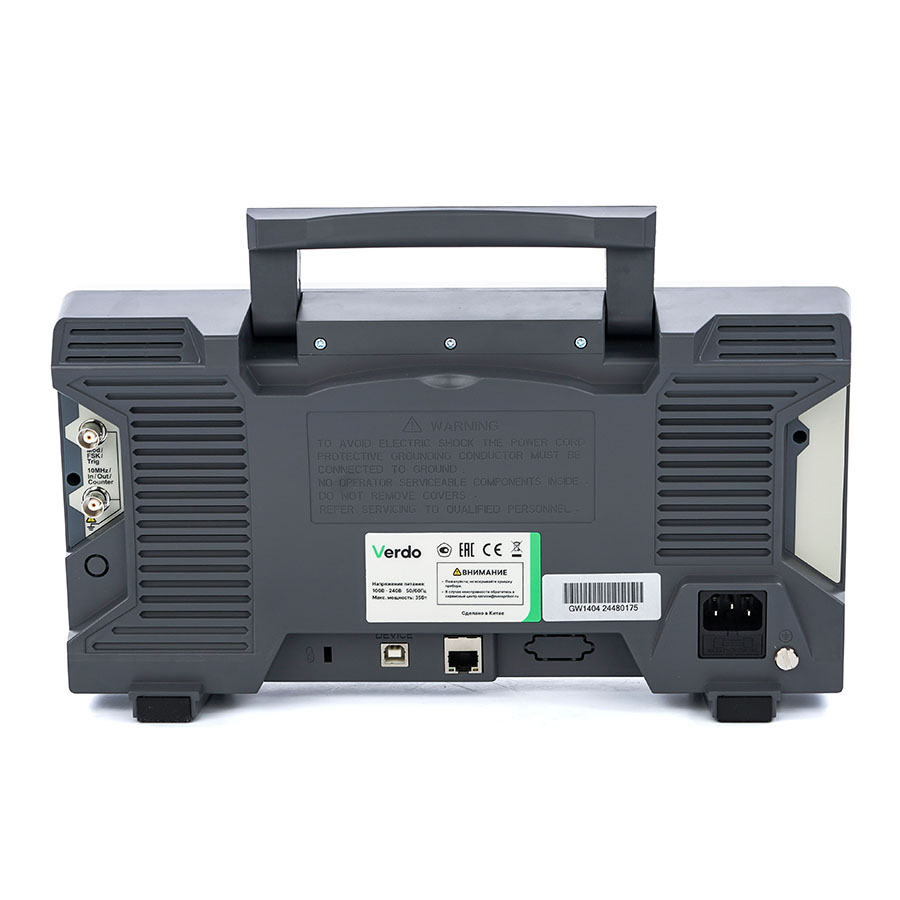

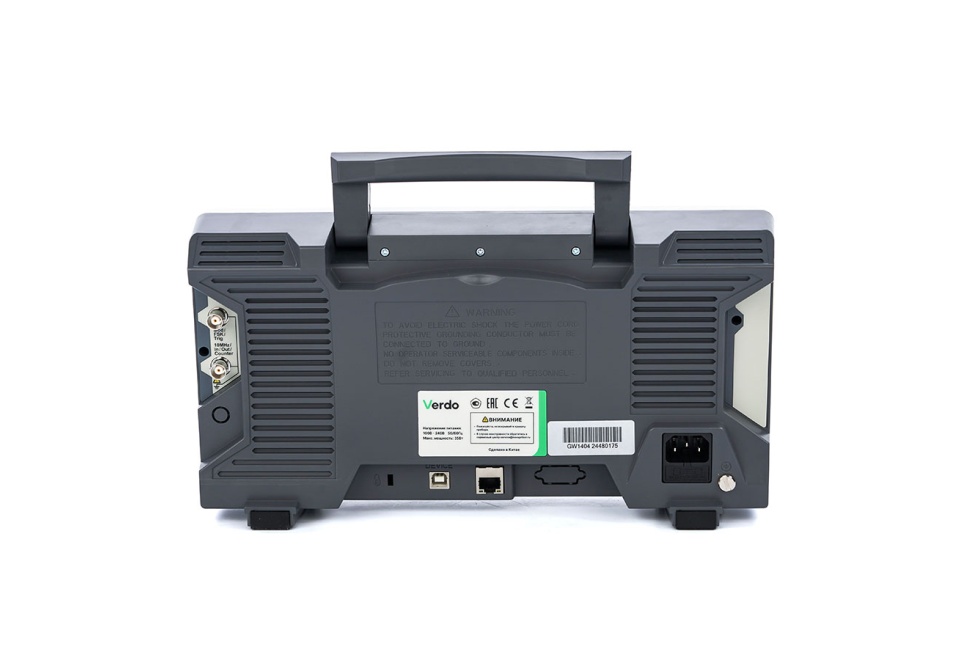

Внешние интерфейсы:
- Вход/выход внешней синхронизации;
- Вход внешней модуляции;
- USB Host / USB Device;
- LAN с поддержкой SCPI и LabVIEW для автоматизации и интеграции в измерительные стенды.
Режим пакетной генерации:
Пакетный режим GW1501 является мощным инструментом для эмуляции реальных условий работы устройств. Каждый пакет может содержать от 1 до 1 млн повторений выбранного сигнала, будь то синус, меандр, пила, шум или пользовательская форма. Внешнее стробирование позволяет формировать пакет только в разрешённый временной интервал, задаваемый внешним импульсом.
Гибкое управление частотой пакетов с внутренней или внешней синхронизацией по входу TRIG. Синхроимпульс на выходе SYNC точно маркирует начало и конец пакета, что критично для синхронной регистрации на осциллографах или логических анализаторах.
Технические характеристики
| Количество каналов | 2 |
| Диапазон рабочих частот | 0 ÷ 80 МГц |
| Частота дискретизации, Гвыб/сек | 1.25 |
| Максимальная длина записи | 1 M |
| Разрешение по частоте | 1 мкГц |
| Вертикальное разрешение (A/D), бит | 14 |
| Частотомер | Встроенный, 200 МГц |
| Неравномерность АЧХ, дБ | ±0,5 |
| Форма сигнала | Синусоидальный, прямоугольный, импульсный, треугольный, шумовой, произвольной формы, гармонический |
| Виды модуляции | AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM |
| Импульсный режим | Да |
| Режим свипирования | Да |
| Интерфейс | USB-Host, USB-Device, LAN |
| Дисплей | цветной, сенсорный 8” ЖКД (800 х 600) |
| Гарантия (мес.) | 12 |
| Страна производитель | Китай |
| Габаритные размеры, мм | 340х90х177 |
| Вес нетто, кг | 2.5 |
Технические характеристики
| Количество каналов: | 2 |
| Рабочая частота (до), Гц: | 80000000 |
| Частота дискретизации, Гвыб/сек: | 1.25 |
| Max длина записи, млн. точек: | 1000000 |
| Внесен в Госреестр РФ: | № 93231-24 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | GW1501 |
| Производитель: | VERDO |
| Госреестр: | Да |
