Датчики влажности: принцип работы и типы
Датчики или сенсоры влажности представляют собой электронные устройства, предназначенные для измерения и регистрации концентрации водяного пара в воздухе или других газообразных средах. Область их применения весьма обширна, охватывая как управление промышленными процессами, так и контроль микроклимата в жилых и офисных помещениях.
Существуют различные типы датчиков влажности, каждый из которых обладает специфическими преимуществами и недостатками.

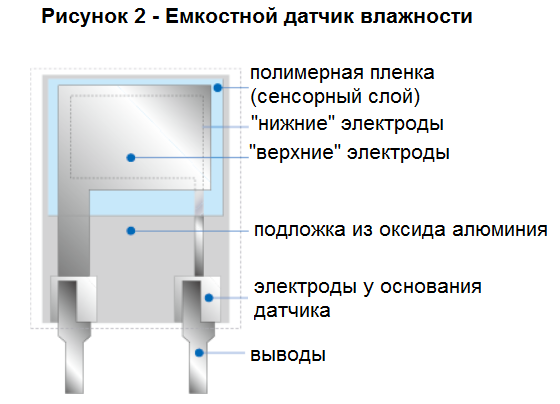

Емкостные датчики влажности функционируют по принципу конденсатора, пластины которого взаимодействуют с окружающей средой. Выделяют три основных типа емкостных сенсоров:
1. Конденсатор с воздушным зазором: В сухом состоянии воздух, выступающий в роли диэлектрика, обеспечивает максимальную емкость конденсатора. Повышение влажности воздуха приводит к увеличению его электропроводности и, соответственно, уменьшению емкости.
2. Конденсатор с чувствительным диэлектриком: В этом типе датчика между пластинами конденсатора размещается диэлектрик, обладающий высокой чувствительностью к влаге. При подаче на выводы конденсатора импульсов с заданной частотой достигается более точная оценка степени влажности.
3. Гребенчатые датчики: Данный тип датчиков представляет собой пластины на плате в форме гребенки. Для обеспечения точности измерений требуется дополнительная температурная компенсация.
Емкостные датчики влажности широко применяются в современной промышленной технике, бытовой электронике и системах телеметрии для сбора метеорологических данных.
