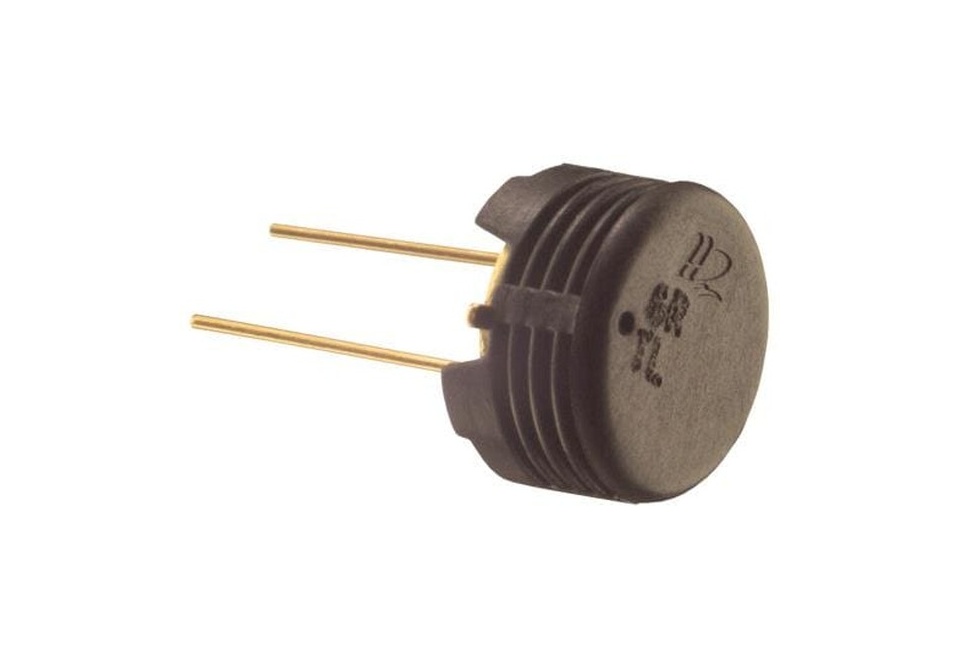

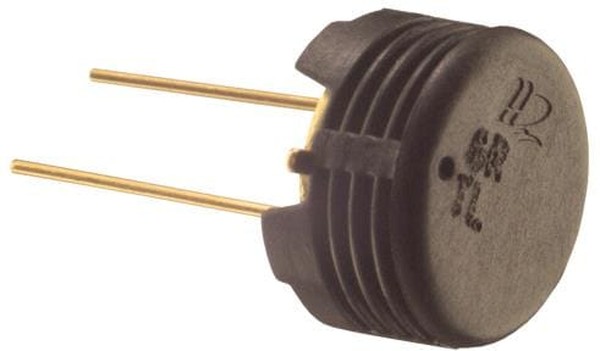

Емкостной датчик влажности HS1101/HS1101LF
Емкостной датчик влажности HS1101/HS1101LF
К преимуществам емкостного датчика относительной влажности HS1101/ HS1101LF относятся:
-
Компонент, не содержащий свинца
-
Высокая надежность и долговременная стабильность
-
Запатентованная структура из твердого полимера
-
Подходит для схем линейного вывода напряжения или частоты
-
Быстрое время отклика и очень низкий температурный коэффициент
Емкостные датчики относительной влажности HS1101/HS1101LF применяются при автоматизации офисов, контроль воздуха в салоне автомобиля, бытовой технике и системах управления промышленными процессами. Они также полезны во всех областях применения, где требуется компенсация влажности.
- Полная взаимозаменяемость без необходимости калибровки в стандартных условиях
- Автомобильная промышленность
- Мгновенное обесцвечивание после длительного пребывания в фазе насыщения
- Бытовая техника
- Совместимость с автоматизированными процессами сборки, включая пайку волной без Pb
и процессы оплавления (1) - Принтеры
- Метеорология
- Индивидуальная маркировка для соответствия строгим требованиям прослеживаемости
- Деталь можно промыть дистиллированной водой
| Параметр | Символ | Диапазон | Ед. измерения |
| Диапазон измерения температуры | Ta | от -60 до 140 | °C |
| Температура хранения | Tstg | от -60 до 140 | °C |
| Напряжение питания (пиковое) | Vs | 10 | Vac |
| Диапазон измерения влажности | RH (ОВ) | от 0 до 100 | %ОВ |
Технические характеристики
(Ta=25°C, частота измерения при 10 кГц / 1 В, если не указано иное)
| Характеристики | Обзначение | Min | Typ | Max | Ед. измерения |
| Влажность диапазон измерений | ОВ (RH) | 1 | 99 | %ОВ | |
| Напряжение питания | Vs | 10 | В | ||
| Номинальная емкость @ 55% относительной влажности | C | 177 | 180 | 183 | pF |
| Температурный коэффициент | Ткк | -0,01 | pF/°C | ||
| Средняя чувствительность от 33% до 75% относительной влажности | ΔC/%ОВ | 0.31 | pF/%ОВ | ||
| Ток утечки (Vcc=5V) | I | 1 | nA | ||
| Время восстановления после 150 часов конденсации | tr | 10 | с | ||
| Влажность гистерезис | +/-1 | %ОВ | |||
| Долгосрочной стабильности | T | +/-0, 5 | %ОВ/год | ||
| Постоянная времени (на 63% сигнал до сих пор воздух) 33% ОВ до 80% ОВ | ta | 3 | 5 | с | |
| Отклонение на типичный ответ кривой (10 % ОВ до 90% ОВ) | +/-2 | %ОВ |
