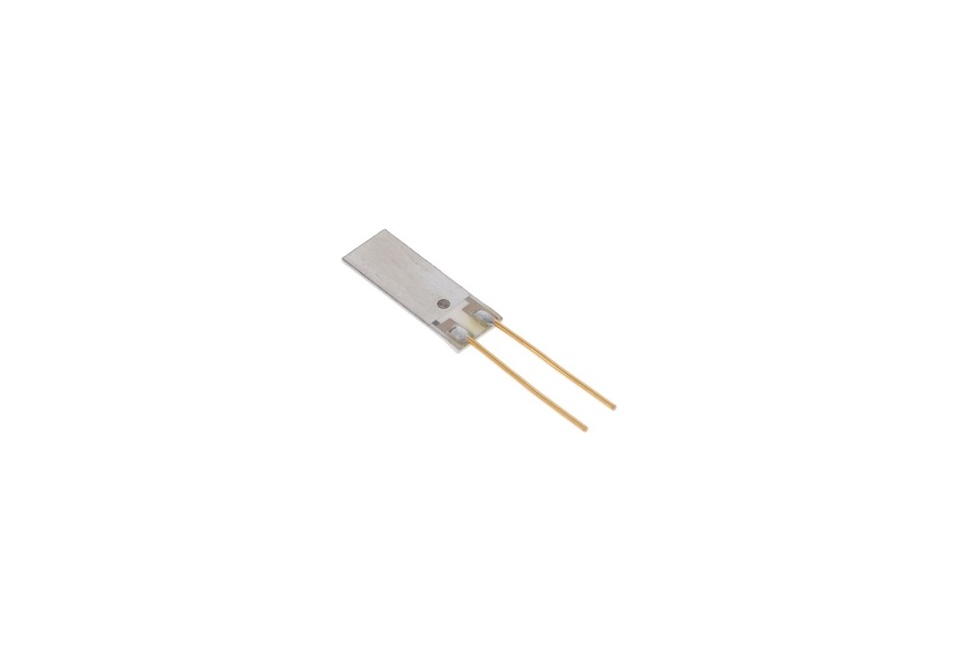

Емкостной датчик влажности MK33-W
Емкостный датчик относительной влажности IST AG MK33-W был специально разработан для высокотехнологичных измерительных приложений и экстремальных условий, что делает его лучшим выбором для применения в нефтяной промышленности.
MK33 выделяется своим чрезвычайно высоким рабочим диапазоном влажности и температуры, а также превосходной химической стойкостью. Этот датчик влажности способен измерять от 0 % до 100 % относительной влажности (максимальная точка росы +95 °C), имеет емкость 300 пФ ± 40 пФ (при 30 % относительной влажности и +23 °C) и имеет рабочую температуру. диапазон от -40 °C до +190 °C.
К другим преимуществам емкостного датчика относительной влажности MK33-W относятся:
- Высокая химическая стойкость
- Очень низкий дрейф
- Широкий температурный диапазон
- Высокая стабильность к влажности
- Антиконденсация
- Подходит для экстремальных условий
- Быстрое время восстановления
- Датчики, изготовленные по индивидуальному заказу, доступны по запросу
Стандарт для датчика влажности IST AG MK33-W Конфигурации: CuP-SIL- луженая проволока или Au/Cu-проволока.
Технические характеристики
| Размеры (Д х Ш х В/В2) мм |
SIL 10,8 х 3,81 х 0,4/1,2 Au/Cu-проволока 10,8 х 3,81 х 0,8 |
| Диапазон рабочей влажности | от 0 до 100 % относительной влажности (максимальная точка росы +95 °C) |
| Диапазон рабочих температур | от -40 до +190 °C |
| Емкость (С30)* | 300 пФ +/- 40 пФ (при относительной влажности 30% и +23 °C) |
| Чувствительность (при С30 = 300 пФ) | 0,45 пФ/% ОВ (от 15 до 90% ОВ) |
| Фактор потерь | < 0,01 (при 23 °C, при 10 кГц, при 90% ОВ) |
| Ошибка линейности | < 2% ОВ (от 15 до 90% ОВ при +23 °C после калибровки по одной точке) |
| Гистерезис | < 2% относительной влажности |
| Время отклика | < 6 с (от 50 до 0% ОВ при +23 °C) |
| Температурная зависимость типичная |
Δ % относительной влажности = (В1 х %ОВ + В2) х Т [°C] + (В3 х %ОВ + В4) В1 = 0,00011 [1/°C] В2 = 0,0892 [%ОВ /°C] В3 = -0,0268 В4 = -2,079 [%ОВ] |
| Частота измерений | от 1 кГц до 100 кГц (рекомендуется 10 кГц) |
| Максимальное напряжение питания | < 12 В переменного тока |
| Форма сигнала | переменный сигнал без смещения постоянного тока |
| Соединение* | Проволока CuP SIL с оцинкованным покрытием, 10 мм |
* Доступны альтернативы по индивидуальному заказу
Калибровка датчика должна быть выполнена не раньше, чем через 5 дней после пайки
