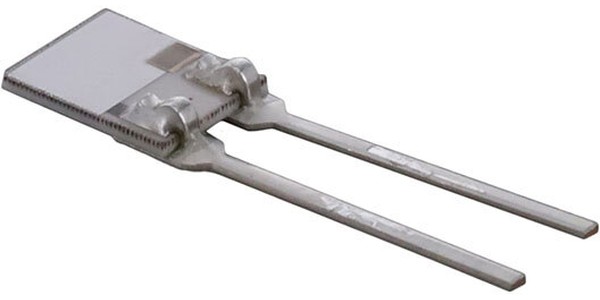

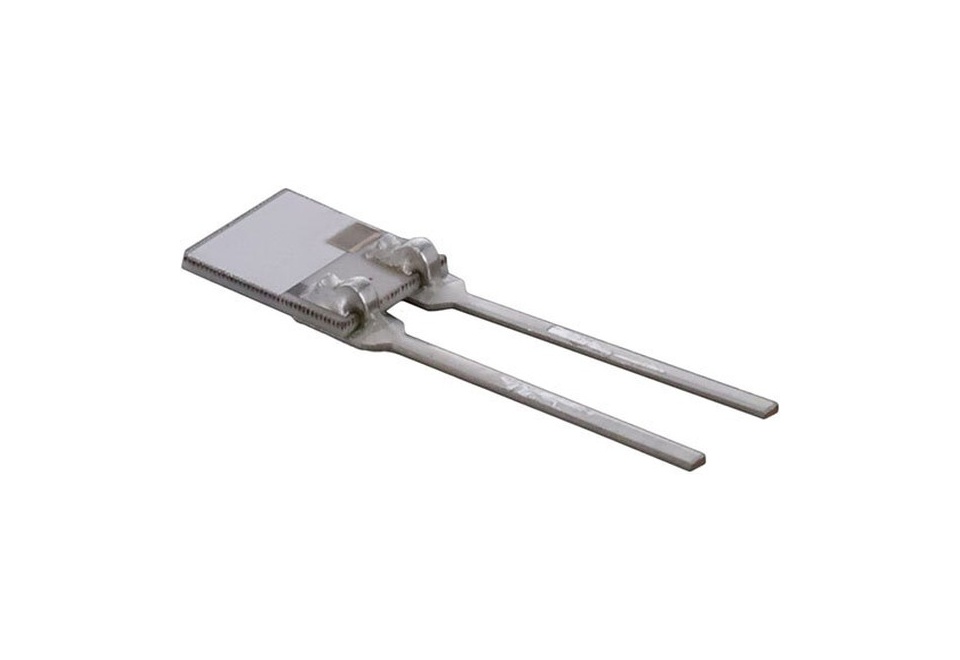

Емкостной датчик влажности K5-W
Емкостный датчик относительной влажности IST AG K5-W имеет небольшой размер и высокую чувствительность и был разработан для применений, требующих точных измерений в диапазонах низкой влажности.
Датчик характеризуется превосходной стабильностью при низкой влажности, очень низким дрейфом и высокой химической стойкостью. Благодаря превосходным характеристикам датчика K5-W является лучшим выбором для помещений с низкой влажностью. Этот датчик влажности способен измерять от 0 % до 100 % относительной влажности (максимальная точка росы +85 °C), имеет емкость 200 пФ ±50 пФ (при 30 % относительной влажности и +23 °C) и имеет рабочую температуру диапазон от -40 °C до +150 °C.
К другим преимуществам емкостного датчика относительной влажности K5-W относятся:
- Быстрое время восстановления
- Очень стабильно при низкой влажности
- Антиконденсация
- Высокая химическая стойкость
- Очень малый дрейф
- Широкий температурный диапазон
- Датчики, изготовленные по индивидуальному заказу, доступны по запросу
Датчик влажности IST AG K5-W доступен с проводом Cup-SIL, покрытый оловом, в стандартной конфигурации.
Технические характеристики
| Размеры (Д х Ш х В/В2) мм | 5,0 х 3,81 х 0,4/1,2 |
| Диапазон рабочей влажности | от 0 до 100 % относительной влажности |
| Диапазон рабочих температур | от -40 до +150 °C |
| Емкость (С30)* | 200 пФ +/- 50 пФ (при относительной влажности 30% и +23 °C) |
| Фактор потерь | < 0,01 (при 23 °C, при 10 кГц, при 90% ОВ) |
| Ошибка линейности | < 1,5% ОВ (от 15 до 90% ОВ при +23 °C после калибровки по одной точке) |
| Гистерезис | < 1,5% относительной влажности |
| Время отклика | < 5 с (от 50 до 0% ОВ при +23 °C) |
| Температурная зависимость типичная |
Δ % относительной влажности = (В1 х %ОВ + В2) х Т [°C] + (В3 х %ОВ + В4) В1 = 0,00004 [1/°C] В2 = 0,1842 [%ОВ /°C] В3 = -0,0010 В4 = -4,2370 [%ОВ] |
| Частота измерений | от 1 кГц до 100 кГц (рекомендуется 10 кГц) |
| Максимальное напряжение питания | < 12 В переменного тока |
| Форма сигнала | переменный сигнал без смещения постоянного тока |
| Связь* | Проволока CuP SIL с оцинкованным покрытием, 10 мм |
* Доступны альтернативы по индивидуальному заказу
Калибровка датчика должна быть выполнена не раньше, чем через 5 дней после пайки
