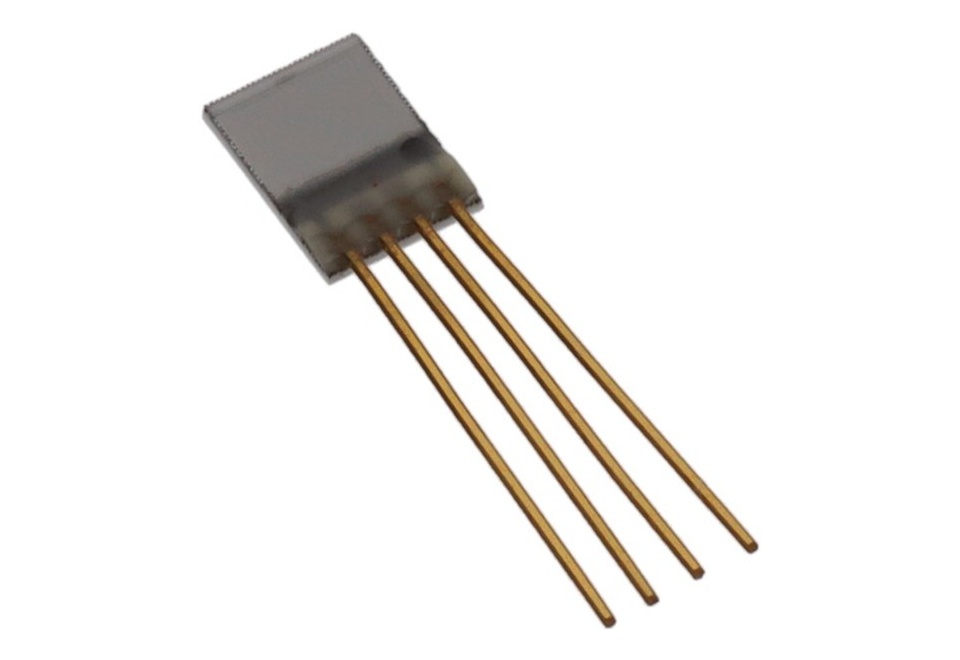

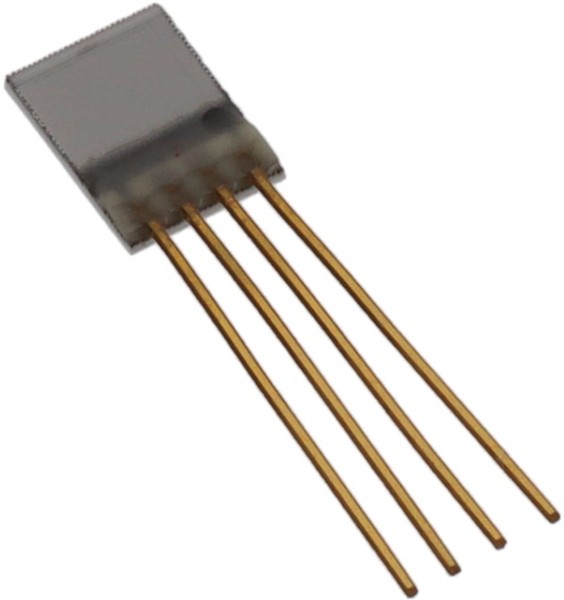

Емкостной датчик влажности P14 2FW Thermo
Товар поставляется под заказ
Доставка
По всей России
Производитель
IST AG Швейцария
Модель
P14 2FW Thermo
Диапазон измерений
0...100 % ОВ
Артикул
42161
Внесен в госреестр
По запросу
Характеристики
См. описание
Тип датчика
Емкостной
Преимущества емкостного датчика влажности P14 2FW Thermo
- Быстрое время восстановления
- Нагрев датчика влажности (датчик влажности и нагреватель на одной микросхеме)
- Измерение температуры на микросхеме
- Очень низкий дрейф
- Широкий диапазон температур
- Высокая стабильность влажности
- Устойчивость к конденсации
- По запросу предоставляется датчик для конкретного заказчика
- Высокая химическая стойкость
Датчик влажности IST AG P14-W в доступен в исполнении SMD для автоматической упаковки.
Технические характеристики
| SMD | ||
| Размеры (Д х Ш х В/В2) мм | 5,0 х 3,8 х 0,4/08 | |
| Емкость при ОВ 30% и +23 °C | 150 пФ +/-50 пФ (при ОВ 30% и +23 °C) | |
| Чувствительность при С30 = 150 пФ | 0,25 пФ/% ОВ (от 15 до 90% относительной влажности) | |
| Диапазон рабочей влажности | от 0 до 100 % относительной влажности (максимальная точка росы +85 °C) |
|
| Нагреватель датчик температуры | Pt100 | |
| Точность нагревателя датчика температуры | МЭК 60751 F0.3 (класс В) | |
| Диапазон рабочих температур | от -50 до +150 °C |
|
| Фактор потерь | < 0,01 (при 23 °C, при 10 кГц, при 90% ОВ) |
|
| Ошибка линейности | < 1,5% ОВ (от 15 до 90% ОВ при +23 °C после калибровки по одной точке) |
|
| Гистерезис | < 1,5% относительной влажности |
|
| Время отклика | < 6 с (от 50 до 0% ОВ при +23 °C) |
|
| Температурная зависимость типичная |
Δ % относительной влажности = (В1 х %ОВ + В2) х Т [°C] + (В3 х %ОВ + В4) В1 = 0,0014 [1/°C] В2 = 0,1325 [%ОВ /°C] В3 = -0,0317 В4 = -3,0876 [%ОВ] |
|
| Частота измерений | от 1 кГц до 100 кГц (рекомендуется 10 кГц) |
|
| Максимальное напряжение питания | < 12 В переменного тока |
|
| Форма сигнала | переменный сигнал без смещения постоянного тока |
|
| Соединение* | Ni/Au плоская проволока |
|
* Доступны альтернативы по индивидуальному заказу
Калибровка датчика должна быть выполнена не раньше, чем через 5 дней после пайки
