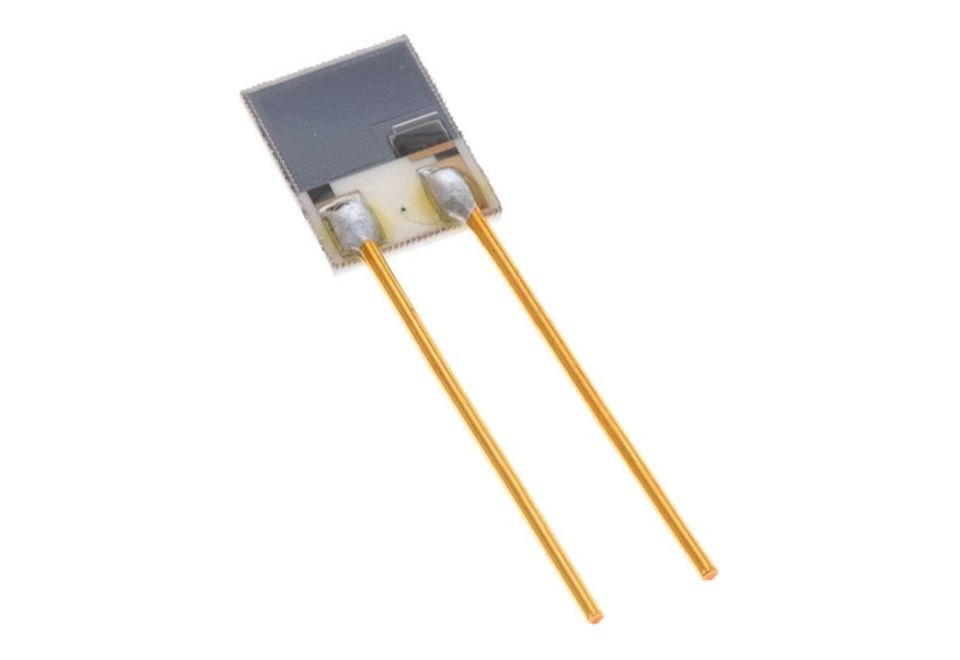

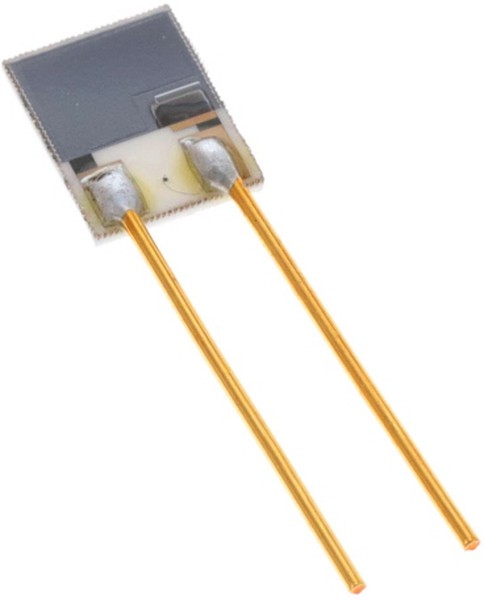

Емкостной датчик влажности P14-W
Благодаря своим линейным характеристикам и широкому спектру потенциальных применений датчик влажности IST AG P14-W является идеальным решением для универсальных задач измерения влажности в самых разных областях применения. Датчик способен измерять от 0 % до 100 % относительной влажности (макс. точка росы +85 °C) с емкостью 150 пФ ±50 пФ (проводной)/180 пФ ±50 пФ (SMD) (при 30 % относительной влажности и + 23 °C), диапазон рабочих температур от -50 °C до +150 °C.
К другим преимуществам емкостного датчика относительной влажности P14-W относятся:
- Высокая химическая стойкость
- Очень низкий дрейф
- Широкий температурный диапазон
- Высокая устойчивость к влажности
- Антиконденсация
- Быстрое время восстановления
- Датчики, изготовленные по индивидуальному заказу, доступны по запросу
Датчик влажности IST AG P14-W в стандартной комплектации доступен с проводом CuP-SIL с последующим покрытием оловом, проводом Au/Cu или SMD для автоматической упаковки.
Технические характеристики
| Проводной | SMD | |
| Размеры (Д х Ш х В/В2) мм | 5,0 х 3,81 х 0,4/0,8 | 6,35 х 2,54 х 0,4 |
| Емкость при ОВ 30% и +23 °C | 150 пФ +/-50 пФ | 180 пФ +/-50 пФ |
| Чувствительность при С30 = 150 пФ/180 пФ (от 15 до 90% ОВ) | 0,25 пФ/% ОВ | 0,3 пФ/% ОВ |
| Диапазон рабочей влажности | от 0 до 100 % относительной влажности (максимальная точка росы +85 °C) |
|
| Диапазон рабочих температур | от -50 до +150 °C |
|
| Фактор потерь | < 0,01 (при 23 °C, при 10 кГц, при 90% ОВ) |
|
| Ошибка линейности | < 1,5% ОВ (от 15 до 90% ОВ при +23 °C после калибровки по одной точке) |
|
| Гистерезис | < 1,5% относительной влажности |
|
| Время отклика | < 5 с (от 50 до 0% ОВ при +23 °C) |
|
| Температурная зависимость типичная |
Δ % относительной влажности = (В1 х %ОВ + В2) х Т [°C] + (В3 х %ОВ + В4) В1 = 0,0014 [1/°C] В2 = 0,1325 [%ОВ /°C] В3 = -0,0317 В4 = -3,0876 [%ОВ] |
|
| Частота измерений | от 1 кГц до 100 кГц (рекомендуется 10 кГц) |
|
| Максимальное напряжение питания | < 12 В переменного тока |
|
| Форма сигнала | переменный сигнал без смещения постоянного тока |
|
| Соединение* | Проволока CuP SIL с покрытием Sn, 10 мм или проволока Au/Cu, диаметр 0,4 мм, 10 мм или SMD |
|
* Доступны альтернативы по индивидуальному заказу
Калибровка датчика должна быть выполнена не раньше, чем через 5 дней после пайки
