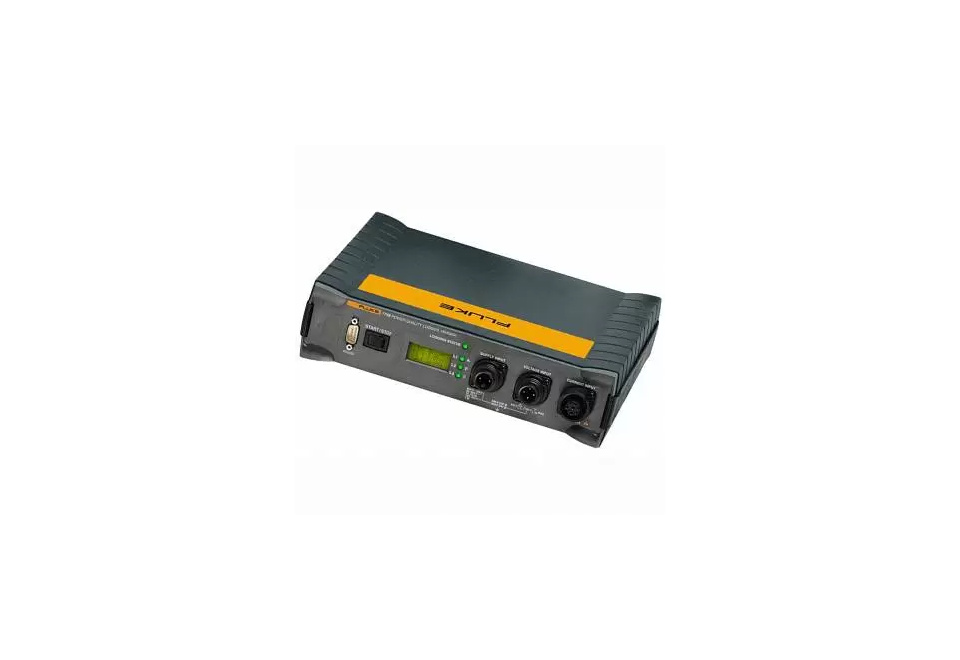

Регистратор качества электроэнергии для трехфазной сети Fluke 1745

Общие данные

Исходная погрешность

Относится к эталонным условиям и имеет срок гарантии два года

Система качества

разработан, сконструирован и изготовлен в соответствии с требованиями стандарта DIN ISO 9001

Эталонные условия

23 °C ± 2 K; 74 °F ± 2 K , Vm=230 В ± 10%, 50 Гц ± 0,1 Гц или 60 Гц ± 0,1 Гц

Чередование фаз

L1, L2, L3

Длина интервала

10 минут

Разъем Wye

(L1, L2, L3 относительно N)

Сетевой адаптер

88 В ... 265 В переменного тока

Условия окружающей среды

Диапазон рабочих температур

от -10 °C до 55°C; от 14 °F до 131°F

Диапазон эксплуатационных температур

от 0 °C до 35°C; от 32 °F до 95°F

Диапазон температур хранения

от -20 °C до 60°C; от 4 °F до 140°F

Диапазон эталонных температур

23 °C ± 2 K; 74 °F ± 2 K

Относительная влажность

Класс B2 согласно IEC 60654-1

Корпус

надежные, полностью изолированные корпус и принадлежности

Тип защиты

IP50 в соответствии с EN 60529

Безопасность

IEC/EN 61010-1, 600 В -кат. III, 300 В - кат. IV, степень загрязнения окружающей среды - 2, двойная изоляция

Тип напряжения тестирования

5,2 кВ среднеквадратичное значение, 50 Гц / 60 Гц, в течение 5 с

Электромагнитная совместимость

Излучение

IEC/EN 61326-1, EN55022

Помехоустойчивость

IEC/EN 61326-1

Измерение напряжения и тока

Входное напряжение

Входной диапазон VI P-N

не более 480 В переменного тока

Входной диапазон VI P-P

не более 830 В переменного тока

Макс. напряжение перегрузки

1,2 ВI

Выбор входного диапазон

Программирование задания

Разъемы

P-P или P-N, одно- или трехфазное

Номинальное напряжение VN

<= 999 кВ с силовыми трансформаторами и коэффициентом трансформации

Входное сопротивление

Прибл. 820 кОм на канал Lx-N однофазный (соединены L1 или A, L2 или B, L3 или C): прибл. 300 кОм

Внутренняя ошибка

0,1 % от значения напряжения

Трансформатор напряжения

Коэффициент: <999 кВ /ВI

Выбор нормы

Программирование задания

Токовый вход с гибкими проводниками

Входные диапазоны II L1 или A, L2 или B, L3 или C, N

15 А / 150 А / 1500 А / 3000 А перем. тока

Диапазон измерения

0,75 А … 3000 А перем. тока

Внутренняя ошибка

< 2 % от II

Воздействие расположения

Не более ± 2 % измеряемой величины – при длине проводника до измерит. головки > 30 мм

Влияние поля рассеяния

< ± 2 А перем. тока для Iext=500 А перем. тока при длине проводника до измерит. головки > 200 мм

Температурный коэффициент

< 0,05 % / K

Текущий трансформатор

Коэффициент <= 999 кА / II

Выбор диапазона

Программирование задания

Связь

3-фазная, 3-фазная +N, 2 фазы L1 или A и L3 или C (метод изм. 2 W) 7-полюсный разъем

Входной ток для зажима

Входные диапазоны II L1 или A, L2 или B, L3 или C, N

0,5 В номинальное (для II) 1,4 Vпик

Внутренняя погрешность

< 0,3 % от II

Макс. перегрузка

10 В перем. тока

Входное сопротивление

Прибл. 8,2 кОм

Текущий трансформатор

Коэффициент сопр.<= 999 кА / II

Системы электропитания

Треугольник, 2-элементный треугольник, звезда, однофазная, однофазная с расщепленной фазой

Регистратор

Сетевой адаптер

Функциональный диапазон

от 88 В до 660 В (абсолютное значение), 50 Гц / 60 Гц

от 100 В до 350 В пост. тока с внутр. предохранителем: 630 мА T

Потребление электроэнергии

5 Вт

Продолжительность работы от источника бесперебойного питания

Внутренний аккумулятор для стандартно > 5 ч работы при автоматическом управлении питанием

Экран, индикаторы

Жидкокристаллический дисплей с подсветкой, показывающий напряжение, ток, активную мощность, последовательность фаз

Память

Тип

Флэш-память-EPROM объемом 8 МБ

Интервалы

Функция A > 12000 интервалов для периода > 85 дней с интервалом 10 мин.

Функция P > 30000 интервалов для периода > 212 дней с интервалом 10 мин

Таблица регистрации событий

> 13000

Модель памяти

линейная, циклическая

Интерфейс

Интерфейс: RS 232, 9600...115 000 бод, автоматический выбор скорости передачи, трехпроводная связь

Габаритные размеры

282 мм x 216 мм x 74 мм (115 x 88 x 33 дюйма)

Масса

прибл. 3 кг

Измерение

Преобразователь температуры A/D

16 бит, частота выборки: 10,24 кГц

Фильтр НЧ фильтрации

FIR-фильтр, fc =4,9 кГц

Частота, чувствительность

Погрешность < 1 % от Vm в диапазоне от 40 Гц до 2500 Гц

Длина интервала

1, 3, 5, 10, 30 с, 1, 5, 10, 15, 60 минут

Усредненное время для мин/макс значений

½, 1 период сетевой частоты, 200 мс,1 , 3 , 5 с

Временная ось

Разрешение: 10 мс (при 50 Гц), отклонение: 2 с/сутки при 23 °C; 74 °F ± 2 K
