Анализатор спектра с опцией трекинг-генератора DSA875-TG
Анализатор спектра с опцией трекинг-генератора DSA875-TG
1061550
RUB
Описание

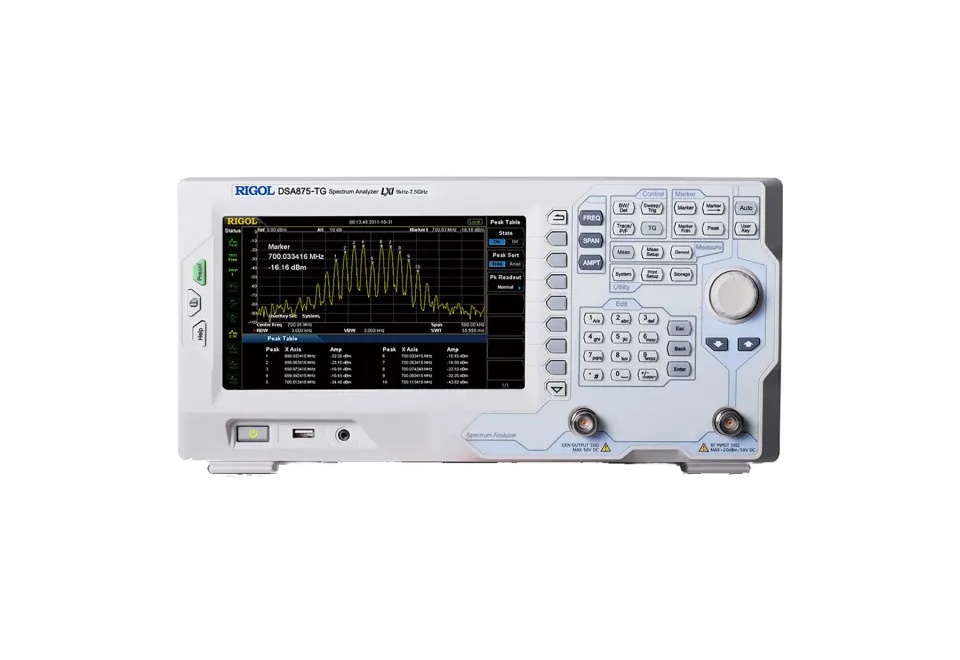

Анализатор спектра Rigol DSA875-TG - это лёгкий и компактный прибор с великолепным соотношением цены и возможностей. Цифровая технология ПЧ даёт исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA875-TG имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Встроенный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA875-TG для измерения S-параметров.
Технические характеристики
| Параметры | Значения | |
|---|---|---|
| ЧАСТОТА | Частотный диапазон | 9 кГц…7,5 ГГц |
| Разрешение | 1 Гц | |
| Температурная стабильность источника опорной частоты | ± 5х10-7 | |
| Изменение погрешности источника опорной частоты | ± 1х10-6/год | |
| Погрешность измерения частоты | Разрешение маркера: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц |
|
| Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
||
| Полоса обзора | Нулевая, 100 Гц…7,5 ГГц | |
| Погрешность полосы обзора |
± полоса обзора / (кол.точек развертки-1) |
|
| Плотность фазовых шумов | ≤98 дБн/Гц @ 10 кГц | |
| ПОЛОСА ПРОПУСКАНИЯ | Полоса пропускания ПЧ (-3 дБ ) |
10 Гц… 1 МГц,с шагом 1-3-10 |
| Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI) |
200 Гц, 9 кГц, 120 кГц |
|
| Избирательность фильтров по уровням (60дБ/3 дБ) | менее5:1 | |
| Погрешность установки полосы пропускания ПЧ | менее5% | |
| Полоса пропускания видео | 1 Гц … 3 МГц, с шагом 1-3-10 | |
| АМПЛИТУДА | Диапазон измерения уровня | Уровень собственных шумов … +20 дБм |
| Максимальный уровень на входе (аттенюатор 30 дБ) | 50 В (постоянное напряжение) +20 дБм (100 мВт) мощность CW RF Power +30 дБм (1 Вт) макс. опасный уровень |
|
| Средний уровень шумов (типично) 0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл. |
без предусилителя: 9 кГц...100 кГц:100 кГц…5 МГц:5 МГц…3.2 ГГц:3,2 ГГц…6 ГГц:6 ГГц…7,5 ГГц: с предусилителем(опция PA-DSA875): |
|
| АЧХ |
без предусилителя: с предусилителем(опция PA-DSA875): |
|
| Аттенюатор |
Предел ослабления: Погрешность переключения(центральная частота=50 МГц, аттенюатор = 10 дБ): |
|
| Абсолютная амплитудная погрешность (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC) |
± 0,3 дБ | |
| Установка опорного уровня |
Диапазон: Разрешениелогарифмической шкалы 0,01 дБ , линейной - 4 цифры Погрешность измерения |
|
| Гармонические искажения 2-го порядка (центральная частота≥50 МГц, аттенюатор = 10 дБ, вх.уровень =-20 дБ) |
SHI : +45 дБм | |
| Интермодуляционные искажения 3-го порядка (центральная частота≥50 МГц, аттенюатор = 10 дБ, вх.уровень =-20 дБ) |
TOI: +11 дБм , типично +15 дБм | |
| Комбинационные искажения | ≤60 дБн | |
| Собственные комбинационные помехи (вх.терминатор 50 Ом, аттенюатор = 0 дБ) |
≤90 дБм, | |
| Логарифмическая шкала | TOI: +11 дБм , типично +15 дБм | |
| Линейная шкала | 1 дБ…200 дБ | |
| Количество точек | 601 | |
| Количество графиков | 3 + основной | |
| Тип детектора | Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average Quasi-peak (DSA800-EMI) |
|
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр,очистка | |
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт | |
| РАЗВЕРТКА | Диапазон | 1 мс… 1500 с (нулевой обзор) 20 мкс ….7500 с (100 Гц ≤ полоса обзора ≤ 7,5 ГГц) запуск: непрерывный, однократный |
| ПРЕДУСИЛИТЕЛЬ (опция PA-DSA875) |
Усиление (100 кГц...7,5 ГГц) | 17 дБ (номинальное) |

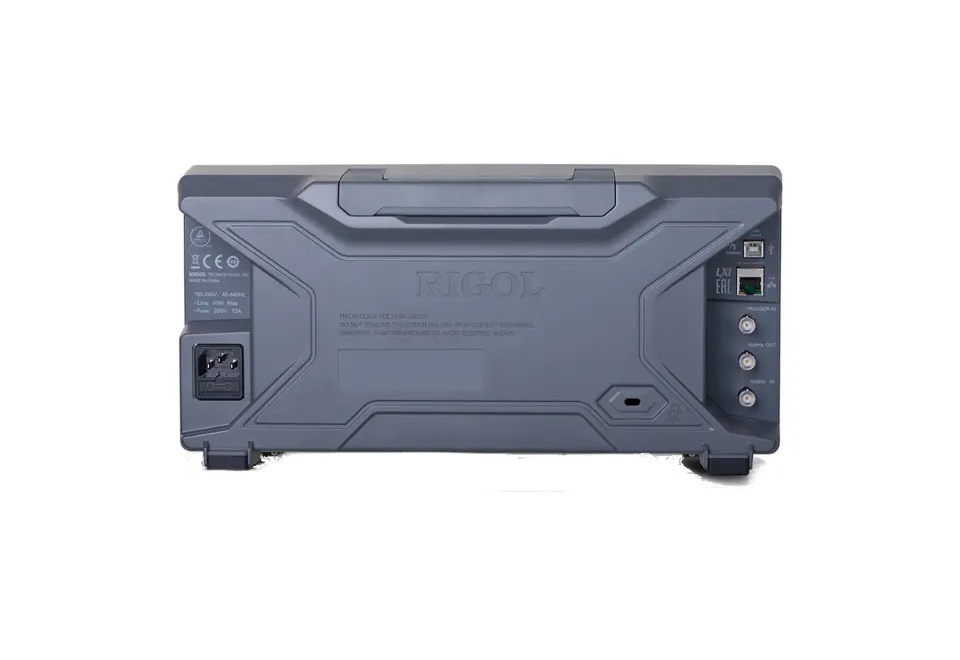

| ВХОД | ВЧ вход | Соединитель N-типа (female) ; 50 Ом; |
| Другие входы/выходы |
Выход источника сигнала Вход/выход опорного генератора 10 MГц/ вход внешнего запуска USB Host 2.0 |
|
| Запуск | Источник запуска | свободный, видео, внешний |
| Внешний запуск | 5 В TTL уровень | |
| ОБЩИЕ ДАННЫЕ | Дисплей | Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов |
| Поддержка принтера | Протокол PictBridge | |
| Удаленное управление | USB TMC LAN интерфейс 10/100 Base-T, RJ-45 LXI Class C IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2 |
|
| Напряжение питания | Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц |
|
| Потребляемая мощность | 35 Вт, типично; 50 Вт, масимально |
|
| Габаритные размеры | 361,6 x 178,8 х 128 мм | |
| Масса | 4,55 кг | |
| Внутренняя память данных | Flash Disk (встроенный) | |
| Рабочая температура | 0 ºC …50 ºC |
Расширенные измерения
- ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI)
- измерение КСВН (опция DSA800-VSWR)
- предусилитель (PA-DSA875)
- измерение мощности в основном канале (опция DSA800-AMK)
- измерение занимаемой полосы (опция DSA800-AMK)
- соотношение мощностей в смежных каналах (опция DSA800-AMK)
- измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK)
- измерение мощности в полосе между двумя максим.точками (опция DSA800-AMK)
- измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK)
- измерение гармонических искажений (опция DSA800-AMK)
- измерение TOI (опция DSA800-AMK)
- тестирование в пределах
Дополнительная комплектация
- адаптер USB-GPIB
- комплект аксессуаров DSA Utility Kit
- комплект аксессуаров RF Attenuator Kit
- комплект адаптеров RF Adaptor Kit
- комплект адаптеров RF CATV Kit
- аттенюатор ATT03301H
- опция расширенных измерений DSA800-AMK
- опция для ЭМИ измерений DSA800-EMI
- опция предусилителя PA-DSA875
- комплект для монтажа в стойку DSA800-RMSA
- зонд ближнего поля RF2
- зонд ближнего поля NFP-3
- мост для измерения КСВН VB1020
- мост для измерения КСВН VB1032
- мост для измерения КСВН VB1040
- мост для измерения КСВН VB1080
- мягкая сумка BAG-G1
- ВЧ кабель N(male) - N(male) CB-NM-NM-75-L-12G
- ВЧ кабель N(male) - SMA(male) CB-NM-SMAM-75-L-12G
- программное обеспечение Ultra Spectrum
- программное обеспечение S1210 EMI Pre-compliance Software
Технические характеристики
| Гарантия: | 36 месяцев |
| Интервал между поверками: | По запросу |
| Измеряемые параметры: | См. описание |
| Измеряемые параметры: | См. описание |
| Внесен в Гос. Реестр СИ РФ: | № 61272-15 |
