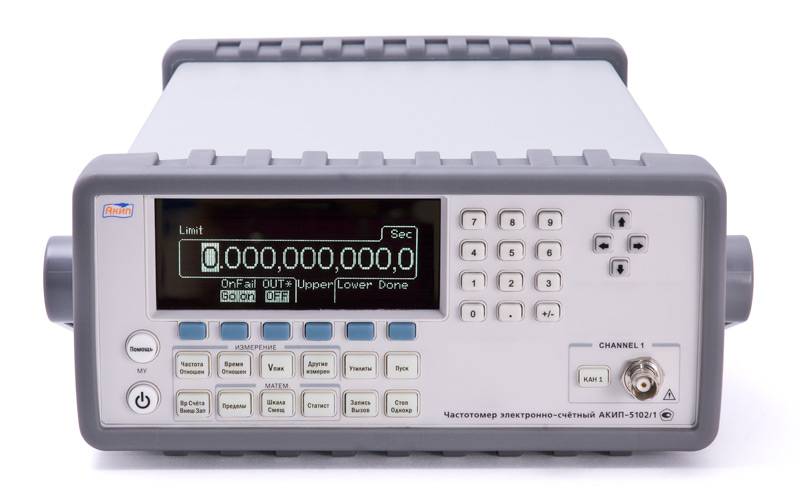

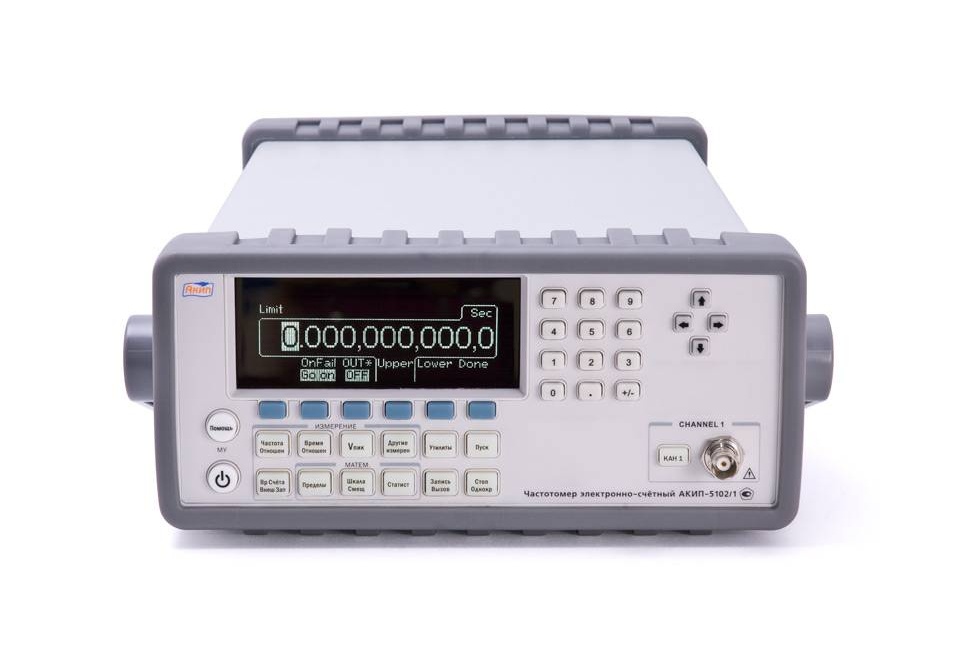

Частотомер АКИП-5102/1
Частотомер АКИП-5102/1
168340
RUB
Описание
АКИП-5102/1 в базовой комплектации имеет один измерительный канал до 400 МГц, предназначенный для измерения частоты и периода, с аппаратной поддержкой всех доступных опций стабильности частоты опорного генератора (ОГ).
Вывод информации осуществляется на матричный дисплей в 12-разрядным формате, что обеспечивает при времени счёта 1 секунда полноразрядную индикацию частоты и временное разрешение от 40 пс. Стандартный внутренний кварцевый генератор имеет стабильность 1×10-6 (d0). Частотомер имеет функцию математической статистики для обработки результатов измерений в поддерживаемых режимах, оснащен производительными ресурсами программирования и дистанционного управления.
Функциональные возможности частотомера АКИП-5102/1 позволяют осуществлять допусковый контроль измеряемых величин (с выбором алгоритма реагирования на отклонение за заданные пределы), сохранять во внутреннюю память до 4 профилей настроек панели управления. Частотомер оснащен интерфейсом USBTMC и LAN (опция GPIB), что позволяет легко интегрировать их в автоматизированные измерительные системы и комплексы. По интерфейсу LAN частотомеры полностью поддерживают протокол LXI, а также обеспечивают совместимость со стандартами USBTMC.
Частотомер предназначен позиционируется для тестирования и измерений в таких сферах как телекоммуникация и связь, метрологическое обеспечение производства, сервисное обслуживание, текущая эксплуатация РЭА.
Особенности
- Статистика для частотных измерений (среднее, минимум,максимум, относительные значения, СКО)
- Автоматический допусковый контроль для частотных измерений
- Высокое разрешение: 12 разрядов при времени счета 1 с,разрешение 40 пс при измерении временных интервалов
- Память на 20 профилей настроек (запись/вызов), фильтр НЧ
- Программная калибровка
- Интерфейсы USB, LAN, GPIB (опция)
- Совместим с протоколом LXI (web-сервер)
- Отвечает стандарту LXI (класс C), реализован Web-интерфейс
Технические характеристики
| Параметр | Значения |
|---|---|
| Каналы 1, 2 | |
| Связь по входу | DC или AC (50 Ом, 1 МОм) |
| Входная емкость | 24 пФ (ATTx1,1 МОм), 15 пФ (ATTx10,1 МОм) |
| Диапазон частот | 1 мГц … 400 МГц (DC), 30 Гц … 400 МГц (1 МОм), 200 кГц … 400 МГц (50 Ом) |
| Допуск на ЧМ | 25% |
| Чувствительность | 20 мВскз … 5 В ac+dc (1 мГц – 225 МГц) 30 мВскз … 5 В ac+dc (225 МГц – 400 МГц), от 75 мВскз с опциональными входами 80 мВпик-пик … 10 Впик-пик (длит. импульсов от 1,5 до 10 нс) 50 мВпик-пик … 10 Впик-пик (длит. импульсов больше 10 нс), от 150 мВпик-пик с опциональными входами |
| Входной уровень | |
| Защита по входу | 12 Вскз (DC – 400 МГц, 50 Ом) 350 В dc+ас пиковое (0 – 3,5 кГц, 1 МОм) 350 В dc+ас пиковое (0 – 3,5 кГц, 1 МОм) 350 В dc+ас пиковое (3,5 кГц – 100 кГц, 1 МОм) 12 Вскз (100 кГц – 400 МГц, 1 МОм) |
| Аттенюатор | X10 – для режима измерения напряжения и триггера |
| Канал 3 | |
| Диапазон частот | 375 МГц … 6 ГГц |
| Входное сопротивление | 50 МОм |
| Чувствительность | От -21 дБм до +15 дБм |
| Защита по входу | +25 дБм, до 12 В dc |
| Погрешность | |
| Погрешность опорного генератора (стандартная) | ± 2х10-6 |
| Измерительные функции | |
| Временные интервалы между каналами 1 и 2 | -0,5 нс … 105 с, разрешение 40 пс |
| Длительность импульса в канале 2 | 0,5 нс … 105 с, разрешение 40 пс |
| Фазовый сдвиг | -180° … +360° |
| Время нарастания | 2 нс … 105 с, разрешение 40 пс |
| Скважность импульсов | 0 … 1, длительность импульсов >1 нс |
| Счет импульсов | 0 … 1015 |
| Пиковое напряжение | -5,1 В … +5,1 В, разрешение 2,5 мВ |
| Дисплей | |
| Разрешение по частоте | 12 разрядов (время счета – секунда) |
| Разрядность индикатора | Максимально 12 |
| Общие данные | |
| Интерфейс | USB, LAN, GPIB |
| Память | 20 профилей настроек (запись/вызов) |
| Напряжение питания | 100 / 240 В (50 / 60 Гц); 100 В / 127 В (400 Гц) |
| Габаритные размеры | 210 х 85 х 350 мм |
| Масса | 3,2 кг |
Технические характеристики
| Количество каналов: | 1 |
| Число разрядов: | 12 |
| Диапазон частот от: | 1 мГц |
| Диапазон частот до: | 400 МГц |
| Внесен в Госреестр РФ: | № 57319-14 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | 5102/1 |
| Производитель: | АКИП |
| Госреестр: | Да |
