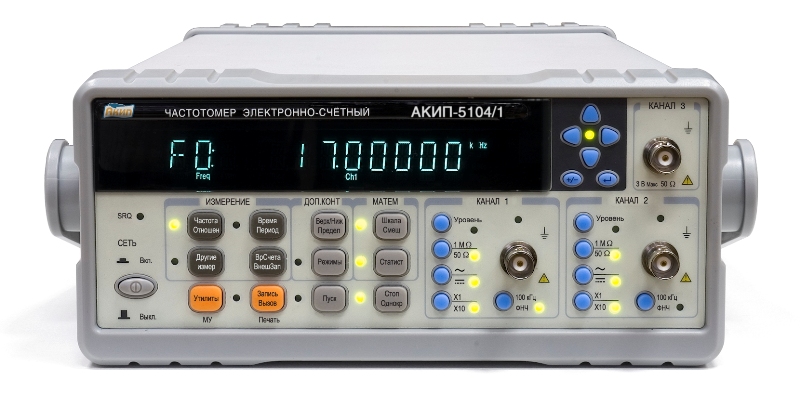

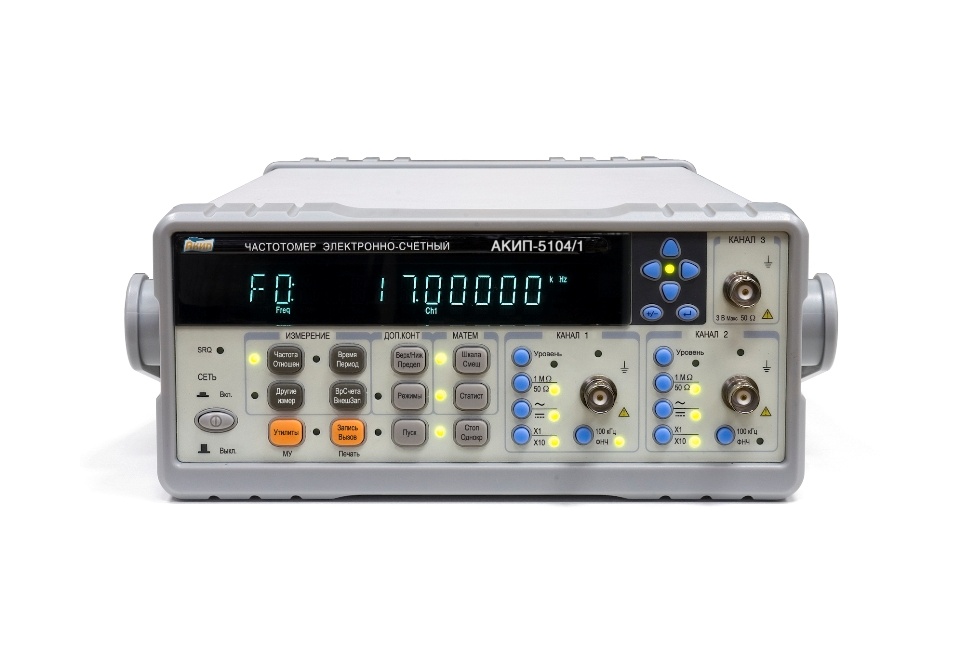

Частотомер АКИП-5104/1
Частотомер АКИП-5104/1
117230
RUB
Описание
Частотомер АКИП-5104/1 представляет собой современный универсальный высокочастотный прибор для профессионального использования в качестве измерителя частотных и временных характеристик.
При небольших массогабаритных параметрах частотомер имеет три измерительных входа: два канала с диапазоном частот от 0,014мГц до 100 МГц, третий канал с максимальной частотой до 500 МГц.
Низкочастотные входы имеют переключаемое входное сопротивление 1 МОм и 50 Ом. Для улучшения достоверности измерения низкочастотных сигналов возможно включить фильтр нижних частот с частотой среза 100 кГц. С целью расширения динамического диапазона входных напряжений на низкочастотном входе (Кан1 / Кан2 на 50 Ом) встроен аттенюатор на 20 дБ. Наличие в частотомере, двух низкочастотных входов, позволяет производить измерение значений временных интервалов и других параметров сравниваемых сигналов.
Третий вход (Кан 3) имеет сопротивление 50 Ом и предназначен для измерения частоты ВЧ и СВЧ сигналов. Для автоматизации измерений частотомеры оснащены интерфейсами USB/ RS232 с возможностью добавления опционального интерфейса GPIB.
Для применения частотомера АКИП-5104/1 в автоматизированной системе измерений имеется функция допускового контроля измеряемой частоты с программируемыми порогами срабатывания. Память прибора позволяет сохранять во внутреннюю память до 9 профилей настроек органов управления.
Технические характеристики
| Параметр | Значения | |
|---|---|---|
| Каналы 1, 2 | ||
| Диапазон частот | 0,14 мГц ... 100 МГц | |
| Диапазон периодов (T1) | 20 нс ... 7000 с (максимальное разрешение 20 нс, +/- 20 нс) | |
| Диапазон временных интервалов | 40 нс ... 7000 с (максимальное разрешение 20 нс, +/- 20 нс) | |
| Фазовый сдвиг | 0 ... 359° (40 нс меньше/равно для врем. интервалов менее 100 с) | |
| Длительность импульсов | больше/равно 40 нс (период следования менее 100 с) | |
| Скважность | 1 – 99 % (длительность импульса больше/равно 40 нс, период следования менее 100 с) | |
| Счет импульсов | 0 … 1х1012 (разрешение +/-1 имп.) | |
| Параметры входа канал 1/2 | ||
| Входное сопротивление | 1 МОм //45 пФ и 50 Ом | |
| Динамический диапазон | 30 мВ ... 1,5 Вскз (синус); 100 мВ ... 4,5 Вп-п (прямоугольник, импульс) |
|
| Связь по входу | Открытый и закрытый вход (DC, AC) | |
| Связь по входу | Открытый и закрытый вход (DC, AC) | |
| Тип соединителя | BNC | |
| Канал 3 | ||
| Диапазон частот | 100 МГц ... 500 МГц | |
| Диапазон периодов | 2 нс ... 10 нс | |
| Параметры входа канала 3 | ||
| Входное сопротивление | 50 Ом | |
| Динамический диапазон | 30 мВ ... 1,5 Вскз (синус) | |
| Связь по входу | Закрытый вход (АС) | |
| Тип соединителя | BNC | |
| Измерительные функции | ||
| Время счета | 10 / 100 мкс/ 1/ 10/ 100/ 300 мс/ 1/ 10/ 100/ 1000с (+ t внеш. зап.) | |
| Статистика | 2… 2000 (число выборок) | |
| Отношение частот | Канал 1/ Канал 2, Канал 1/ Канал 3, Канал 2/ Канал 1, Канал 3/ Канал 1 | |
| Отношение периодов | Т1/ Т2 | |
| Опорный генератор | ||
| Тип опорного генератора и погрешность (пределы допускаемого относительного дрейфа частоты опорного генератора за 1 год) | Стандартно менее 1 x 10-7 ; (менее 5 x 10-8 - опция 101) | |
| Общие характеристики | ||
| Разрядность индикатора | 8 разрядов при времени счета 1 секунда | |
| Интерфейс | USB, RS232, LPT (принтер) | |
| Напряжение питания | приблизительно 115 / 230 В; 50 / 60 Гц | |
| Габаритные размеры (Ш х В х Г) | 255 х 100 х 370 мм | |
| Масса | 3 кг | |
Технические характеристики
| Количество каналов: | 3 |
| Число разрядов: | 8 |
| Диапазон частот от: | 0,14 мГц |
| Диапазон частот до: | 500 МГц |
| Внесен в Госреестр РФ: | № 78953-20 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | 5104/1 |
| Производитель: | АКИП |
| Госреестр: | Да |
