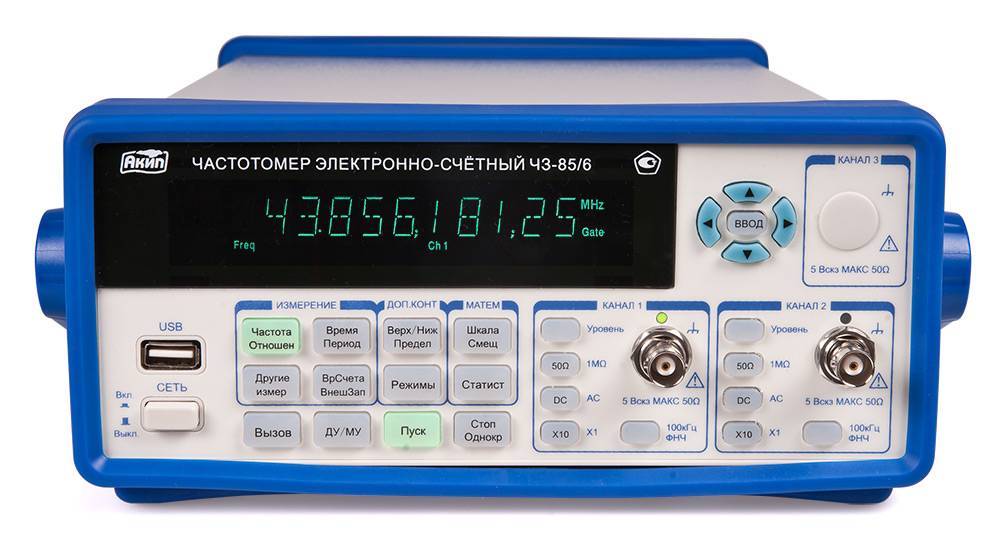

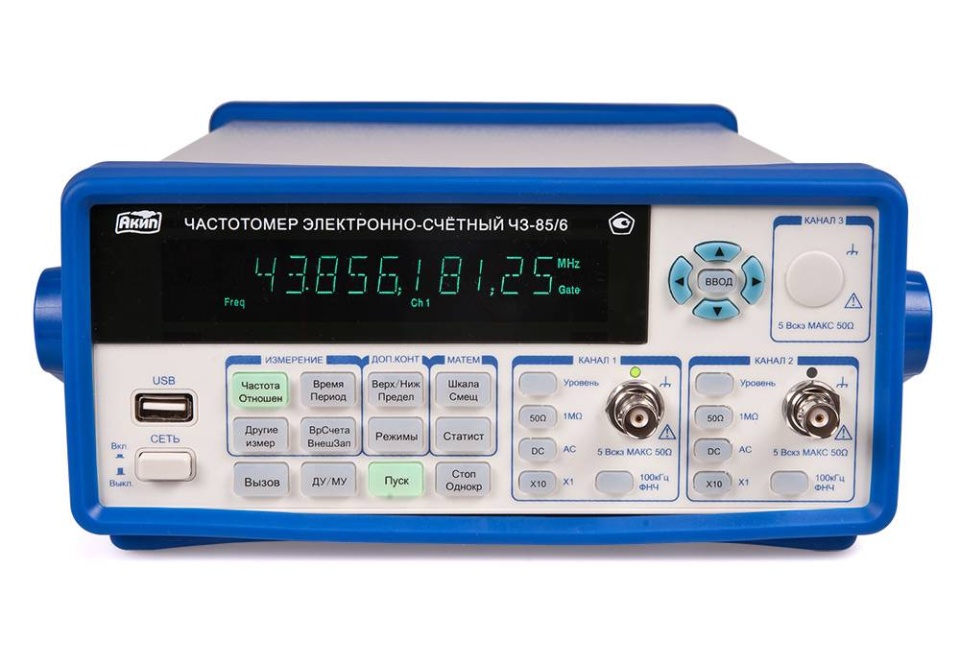

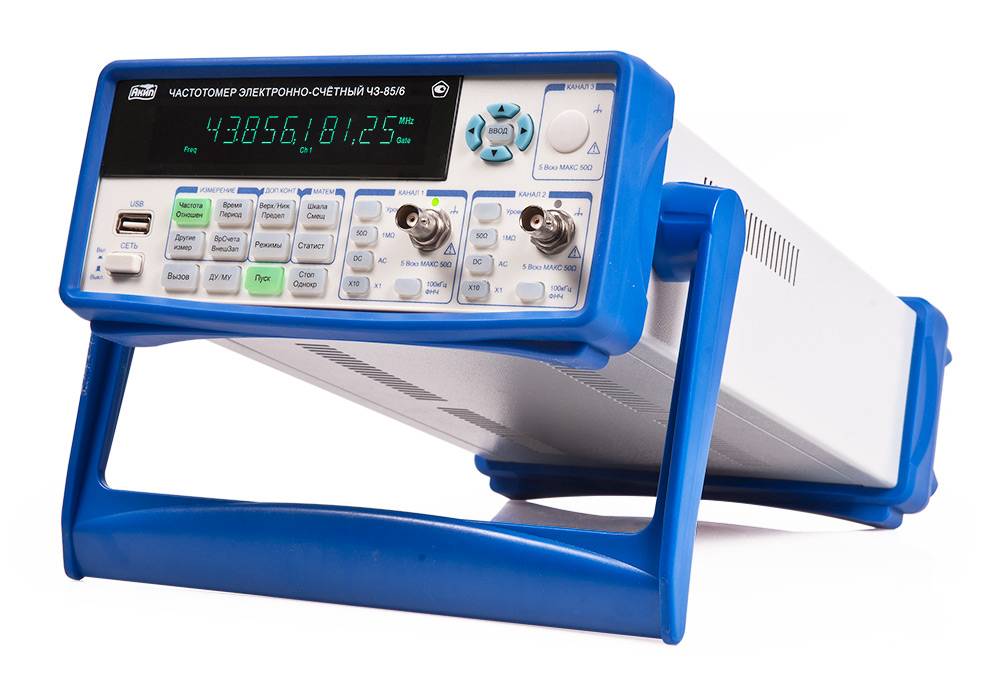

Частотомер АКИП Ч3-85/4
Частотомер АКИП Ч3-85/4
98358
RUB
Описание
Частотомеры электронно-счетные Ч3-85/4, Ч3-85/5, Ч3-85/6, Ч3-85/7, Ч3-85/8 предназначены для измерения частоты, периода, отношения частот непрерывных синусоидальных или импульсных сигналов, а в моделях Ч3-85/5, Ч3-85/6, Ч3-85/7, Ч3-85/8 дополнительно временного интервала, фазового сдвига между сигналами, длительности, коэффициента заполнения и количества импульсов.
Электронно-счетные частотомеры Ч3-85/4, Ч3-85/5, Ч3-85/6, Ч3-85/7, Ч3-85/8 построены на сверхбольших интегральных схемах и технологии ПЛИС.При выполнении частотных измерений по каналу 1 обеспечивается статистическая обработка результата измерения: среднее, минимальное, максимальное и относительное значения, СКО, девиация Аллана. Частотомеры имеют встроенный кварцевый генератор с тактовой частотой 10 МГц, а также вход для подключения внешнего источника тактовой частоты 5 МГц или 10 МГц. Приборы имеют перестраиваемый измерительный частотный диапазон, малые размеры, простую систему управления.
Модификации (модели) частотомеров различаются числом разрядов индикатора, опциями расширения частотного диапазона и измерительными функциями. На задней панели частотомеров расположены разъем шнура сетевого питания, гарантийная пломба, выход опорного генератора, входы внешнего запуска и внешнего опорного генератора, а также наклейка с указанием используемой в частотомере опции опорного генератора.
Технические характеристики
| Параметр | Значения | |
|---|---|---|
| Канал 1 | ||
| Диапазон частот | 1 мГц … 200 МГц | |
| Период | 4,44 нс … 1000 с | |
| Вх. напряжение | 50 мВскз … 1 Вскз | |
| Связь по входу | AC или DC (открытый или закрытый вход) | |
| Вх. сопротивление | 1 МОм/ 35 пФ или 50 Ом | |
| Фильтр НЧ | До 100 кГц (–20 дБ для частот > 1 МГц) | |
| Канал 2 | ||
| Диапазон частот | Опция 1 | 100 МГц … 3 ГГц |
| Опция 2 | 200 МГц … 6,5 ГГц | |
| Период | Опция 1 | 0,33 нс … 10 нс |
| Опция 2 | 0,15 нс … 1,6 нс | |
| Динамический диапазон (синус) | Опция 1 | -27 дБм …+19 дБм |
| Опция 2 | 200 МГц … 400 МГц ≤ -15 дБм … +13 дБм | |
| 400 МГц … 6,5 ГГц ≤ -20 дБм … +13 дБм | ||
| Вх. сопротивление | 50 Ом | |
| Связь по входу | AC (закрытый вход) | |
| Канал 3 (опция) | ||
| Диапазон частот | Опция 1 | 100 МГц … 3 ГГц |
| Опция 2 | 200 МГц … 6,5 ГГц | |
| Опция 3 | 6,5 ГГц … 12,4 ГГц | |
| Опция 4 | 6,5 ГГц … 16 ГГц | |
| Период | Опция 1 | : 0,33 нс … 10 нс |
| Опция 2 | 0,15 нс … 1,6 нс | |
| Опция 3 | 0,08 нс … 0,15 нс | |
| Опция 4 | 0,0625 нс … 0,15 нс | |
| Входное напряжение | Опция 1 | -27 дБм …+19 дБм |
| Опция 2 | 200 МГц … 400 МГц ≤ -15 дБм … +13 дБм | |
| 400 МГц … 6,5 ГГц ≤ -20 дБм … +13 дБм | ||
| Опция 3 | -18 дБм … +10 дБм | |
| Опция 4 | 6,5 ГГц … 12,4 ГГц ≤ -18 дБм … +10 Бм | |
| 12,4 ГГц … 16 ГГц ≤ -15 дБм … +10 дБм | ||
| Вх. сопротивление | 50 Ом | |
| Связь по входу | AC (закрытый вход) | |
| Параметры входа | ||
| Аттенюатор | ×1, ×10 (измерение вх. напряжения и ослабл. уровня схемы запуска) | |
| Защита по входу | 50 Ом: 5 Вскз | |
| 1 МОм: 0 … 3,5 кГц – 350 В (DC + ACпик) | ||
| > 100 кГц – 5 Вскз | ||
| Опция 4: +25 дБм | ||
| Измерительные функции | ||
| Отношен. частот | Кан1/ Кан2 | |
| Опорный генератор 10 МГц | ||
| Тип ОГ | Стандартный (погрешность < 5 x 10-8/ старение в год < 2 x 10-7), | |
| Опция 101 (погрешность < 1 x 10-8/ старение в год < 5 x 10-8) | ||
| Стандарт частоты рубидиевый | ||
| FE-5680A: (погрешность < 5 x 10-11/ старение в год < 5 x 10-10) | ||
| Общие данные | ||
| Максимальное разрешение | 12 разрядов | |
| Число каналов | 1 канал (до 200 МГц) | |
| 2 канал (опция) | ||
| 3 канал (опция) | ||
| Опции расширения частотного диапазона | для 2 канала | 100 МГц … 3 ГГц |
| 200 МГц … 6,5 ГГц | ||
| для 3 канала | 6,5 ГГц … 12,4 ГГц | |
| 6,5 ГГц … 16 ГГц | ||
| Интерфейс | USB | |
| RS-232 (GPIB - Опция 5) | ||
| Память | 20 профилей настроек (запись/вызов) | |
| Напряжение питания | 220 В (1± 10%) частота (50 / 60 Гц); <35 ВА | |
| Габаритные размеры | 375 × 105 × 235 мм | |
| Масса | 3,7 кг | |
Технические характеристики
| Количество каналов: | 1 |
| Число разрядов: | 12 |
| Диапазон частот от: | 1 мГц |
| Диапазон частот до: | 200 МГц |
| Внесен в Госреестр РФ: | № 75631-19 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | Ч3-85/4 |
| Производитель: | АКИП |
| Госреестр: | Да |
