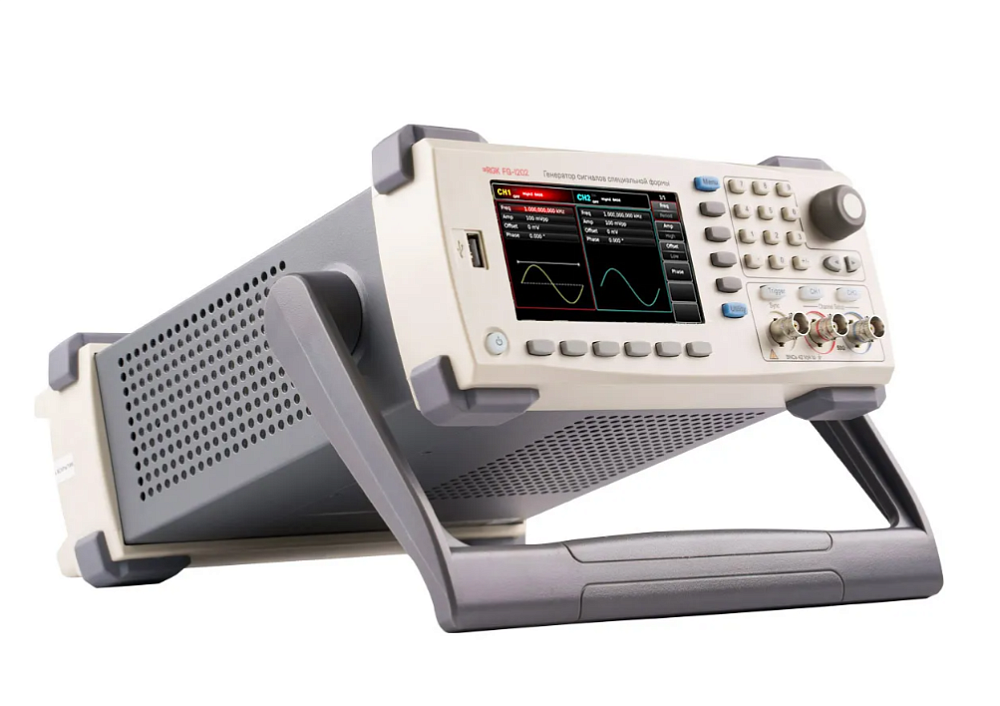

Генератор сигналов специальной формы RGK FG-1202
Генератор сигналов специальной формы RGK FG-1202 широко используется при настройке и проверке работоспособности радиоаппаратуры и других видов высокочастотной техники в производственно-ремонтных мастерских, научно-исследовательских или поверочных лабораториях. Применяется для формирования и воспроизведения сигналов различной формы с частотой дискретизации 1,28 Гвыб/с. В приборе применяется технология прямого цифрового синтеза — DDS. Устройство оборудовано выходами для подключения к компьютеру и локальной сети, оснащено входом для внешнего генератора. Работает от электросети с напряжением 220 В.
- Выбор разнообразных форм выходного сигнала.
- ЦАП с разрешением 16 бит и широкий спектр типов модуляции.
- Память объемом 20 МБ для сохранения полученных данных.
- Настройка сигнала, описываемого математическим выражением.
- Два независимых выходных канала.
- Максимальная рабочая частота 120 МГц.
- Цифровая клавиатура и цветной ЖК-дисплей.
Для удобства взаимодействия и эффективного выполнения рабочих задач генератор сигналов оснащен переключателем функций, кнопками выбора операций и цифровой клавиатурой. Интуитивно понятное пользовательское меню позволяет легко выполнить настройку параметров, таких как частота, амплитуда или смещение по фазе выходного сигнала.
На цветной дисплей высокой четкости можно выводить данные о двух каналах одновременно и настраивать оттенки цветопередачи для наглядного отображения информации. Рукоятка используется для удобства переноски устройства, а также служит в качестве подставки, которую можно фиксировать в нескольких положениях.
Прибор поддерживает генерацию прямоугольных, синусоидальных, импульсных, пилообразных, шумовых сигналов, а также множество видов модуляции. Генератор сигналов RGK FG-1202 выполняет 18 арифметических и тригонометрических операций и выводит на дисплей график функции. Частотомер позволяет измерять частоту и рабочий цикл импульсных сигналов.
Технические характеристики
| Количество каналов | 2 (независимые) |
|---|---|
| Максимальная рабочая частота | 120 МГц |
| Частота дискретизации | до 320 Мвыб/с |
| Форма генерируемого сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, произвольная, шумовой сигнал, гармоники, постоянный ток |
| Рабочие режимы | выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте) |
| Поддерживаемые типы модуляций | амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), двоичная фазовая манипуляция (BPSK), квадратурная фазовая манипуляция (QPSK), манипуляция колебания (OSK), амплитудная модуляция с подавлением несущей (DSBAM), квадратурно-амплитудная модуляция (QAM), широтно-импульсная модуляция (PWM), суммирующая модуляция (SUM) |
| Характеристики выходного сигнала | |
| Размах по амплитуде | ≤20 МГц: от 1 мВ до 10 В (50 Ом) ≤60 МГц: от 1 мВ до 5 В (50 Ом) ≤120 МГц: от 1 мВ до 2 В (50 Ом) |
| (высокоомная нагрузка) ≤20 МГц: от 2 мВ до 20 В (50 Ом) ≤60 МГц: от 2 мВ до 10 В (50 Ом) ≤120 МГц: от 2 мВ до 4 В (50 Ом) |
|
| Погрешность установки амплитуды | ± (1% от установленного значения + 1 мВ) |
| Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом) | до 10 МГц: ± 0,1 дБ от 10 МГц до 60 МГц: ± 0,2 дБ |
| Характеристики выходного сигнала | |
| Сопротивление | 50 Ом |
| Изоляция | максимальное значение напряжения 42 В относительно земли |
| Защита | канальная защита |
| Частотомер | |
| Уровень входного сигнала | совместимый с ТТЛ |
| Диапазон частот входного сигнала | от 100 мГц до 200 МГц |
| Относительная погрешность измерения частоты | ± 51 · 10-6 |
| Разрешение | 6 разрядов |
| Тип связи | по постоянному току |
| Дисплей | |
| Дисплей | TFT ЖК-дисплей диагональю 4,3 дюйма |
| Разрешение дисплея | 480 x 272 пикселей |
| Питание | |
| Напряжение питания | переменное 100-240 В, 45-440Гц, CAT II |
| Энергопотребление | не более 50 Вт |
| Предохранитель | 250В, 2А |
| Условия эксплуатации | |
| Диапазон температур: - рабочая - хранения и транспортировки |
от -10 до +40 ℃ от -20 до +60 ℃ |
| Относительная влажность: - при температуре не выше 35 ℃ - при температуре от 35 ℃ до 40 ℃ |
не более 90% не более 60% |
| Высота над уровнем моря: - рабочая - хранения и транспортировки |
до 2000 м не более 15000 м |
| Габаритные размеры | 318 x 265 x 110 мм |
| Масса | 3,1 кг |
