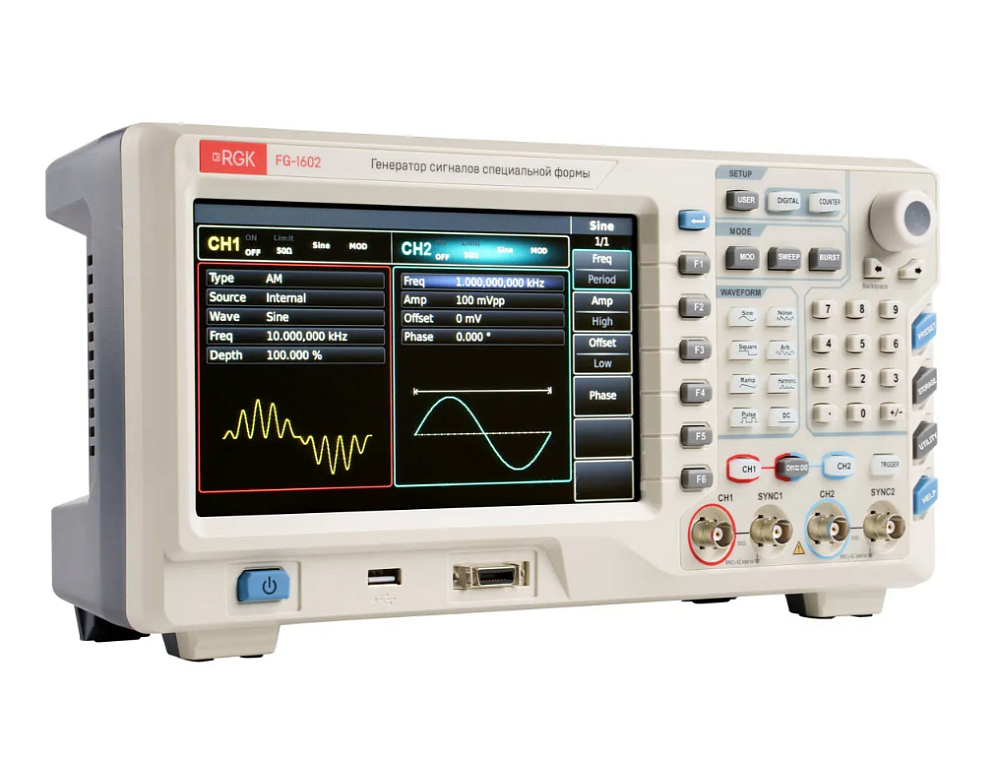

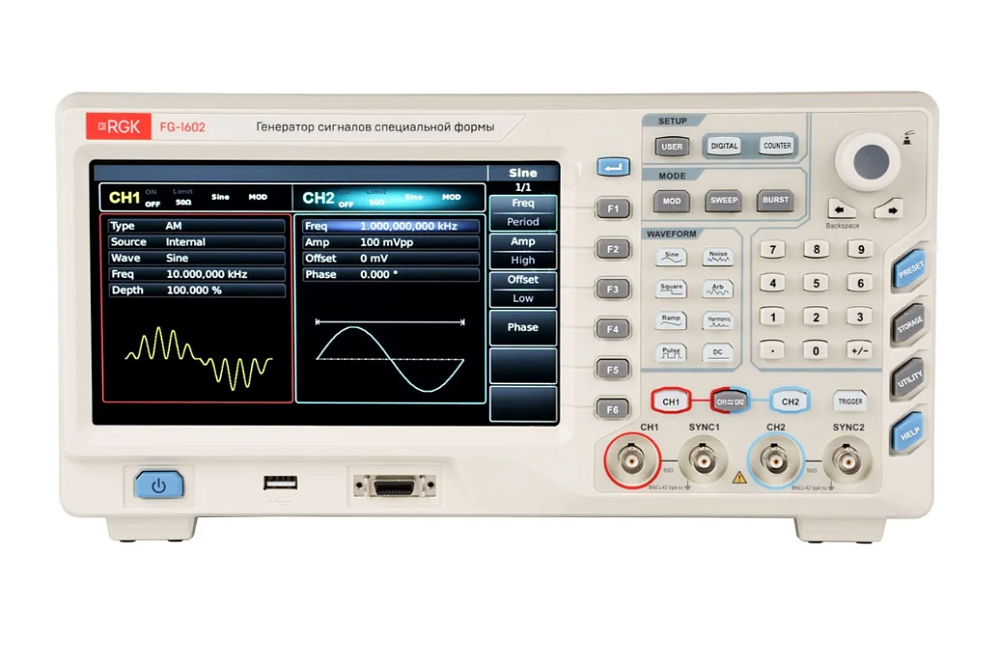

Генератор сигналов специальной формы RGK FG-1602
Генератор сигналов специальной формы RGK FG-1602 применяется при настройке и проверке работоспособности радиоаппаратуры и высокочастотной техники в производственно-ремонтных мастерских, поверочных или научно-исследовательских лабораториях. Подходит для формирования и воспроизведения сигналов различной формы с разрешением по частоте до 1 мкГц. В приборе реализована технология прямого цифрового синтеза — DDS. Устройство работает от электросети с напряжением 220 В, имеет выходы для подключения к компьютеру и локальной сети и вход для внешнего генератора.
- Частота дискретизации 500 Мвыб/с.
- Широкий спектр форм сигналов и типов модуляции.
- Цифровая клавиатура и цветной ЖК-дисплей.
- Два независимых выходных канала.
- Максимальная рабочая частота 160 МГц.
- Память на 7 ГБ для сохранения полученных данных.
- Кодирование выходных цифровых протоколов.
- Частотное сканирование и пакетный вывод.
- 16-битные цифровые сигналы произвольной формы.
Для удобства работы и эффективного выполнения задач генератор сигналов оснащен многофункциональным переключателем, кнопками выбора операций и цифровой клавиатурой. Доступное пользовательское меню позволяет быстро выбрать необходимые действия и запустить генерацию сигналов. На цветной дисплей высокой четкости можно выводить данные о двух каналах одновременно и настраивать оттенки цветопередачи для наглядного отображения информации.
Устройство позволяет работать с двумя каналами одновременно или по отдельности. Программное меню предоставляет широкий выбор формы несущего сигнала, а также возможность амплитудной, частотной и фазовой модуляции. Генератор сигналов RGK FG-1602 дает возможность выбрать внутренний или внешний источник. В программном обеспечении можно гибко выполнять настройки, загружать и сохранять полученные данные. Подключение к локальной сети обеспечивает дистанционное управление работой прибора.
Технические характеристики
| Количество каналов | 2 |
|---|---|
| Максимальная рабочая частота | 160 МГц |
| Частота дискретизации | до 500 Мвыб/с |
| Форма генерируемого сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, произвольная, шумовой сигнал, гармоники, постоянный ток |
| Рабочие режимы | выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте) |
| Поддерживаемые типы модуляций | амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), двоичная фазовая манипуляция (BPSK), квадратурная фазовая манипуляция (QPSK), манипуляция колебания (OSK), амплитудная модуляция с подавлением несущей (DSBAM), квадратурно-амплитудная модуляция (QAM), широтно-импульсная модуляция (PWM), суммирующая модуляция (SUM) |
| Характеристики выходного сигнала | |
| Размах по амплитуде | до 20 МГц: от 1 мВ до 10 В (50 Ом) |
| от 20 МГц до 80 МГц: от 1 мВ до 5 В (50 Ом) |
|
| от 80 МГц до 120 МГц: от 1 мВ до 2,5 В (50 Ом) |
|
| от 120 МГц до 160 МГц: от 1 мВ до 1 В (50 Ом) |
|
| Погрешность установки амплитуды | ± (1% от установленного значения + 1 мВ) |
| Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом) | до 10 МГц: ± 0,1 дБ от 10 МГц до 80 МГц: ± 0,2 дБ от 80 МГц до 120 МГц: ± 0,4 дБ от 120 МГц до 160 МГц: ± 0,8 дБ |
| Характеристики выходного сигнала | |
| Сопротивление | 50 Ом |
| Изоляция | максимальное значение напряжения 42 В относительно земли |
| Защита | защита от короткого замыкания, в случае перегрузки сигнал автоматически отключается |
| Частотомер | |
| Уровень входного сигнала | совместимый с ТТЛ (200мВ ~ 9В) |
| Диапазон частот входного сигнала | от 100 мГц до 800 МГц |
| Относительная погрешность измерения частоты | ± 51 · 10-6 |
| Разрешение по частоте | 7 бит/с |
| Высокочастотное подавление | включено или выключено подавление высокочастотных помех |
| Регулируемая чувствительность запуска | 0% ~ 100.0% |
| Тип связи | по постоянному / переменному току |
| Дисплей | |
| Дисплей | TFT ЖК-дисплей диагональю 8 дюйма |
| Разрешение дисплея | 800 x 480 пикселей |
| Питание | |
| Напряжение питания | переменное 100-240 В, 45-440Гц, CAT II |
| Энергопотребление | не более 50 Вт |
| Предохранитель | 250В, 2А |
| Условия эксплуатации | |
| Диапазон температур: - рабочая - хранения и транспортировки |
от -10 до +40 ℃ от -20 до +60 ℃ |
| Относительная влажность: - при температуре не выше 35 ℃ - при температуре от 35 ℃ до 40 ℃ |
не более 90% не более 60% |
| Высота над уровнем моря: - рабочая - хранения и транспортировки |
до 3000 м не более 15000 м |
| Габаритные размеры | 118 x 336 x 174 мм |
| Масса | 3,3 кг |
