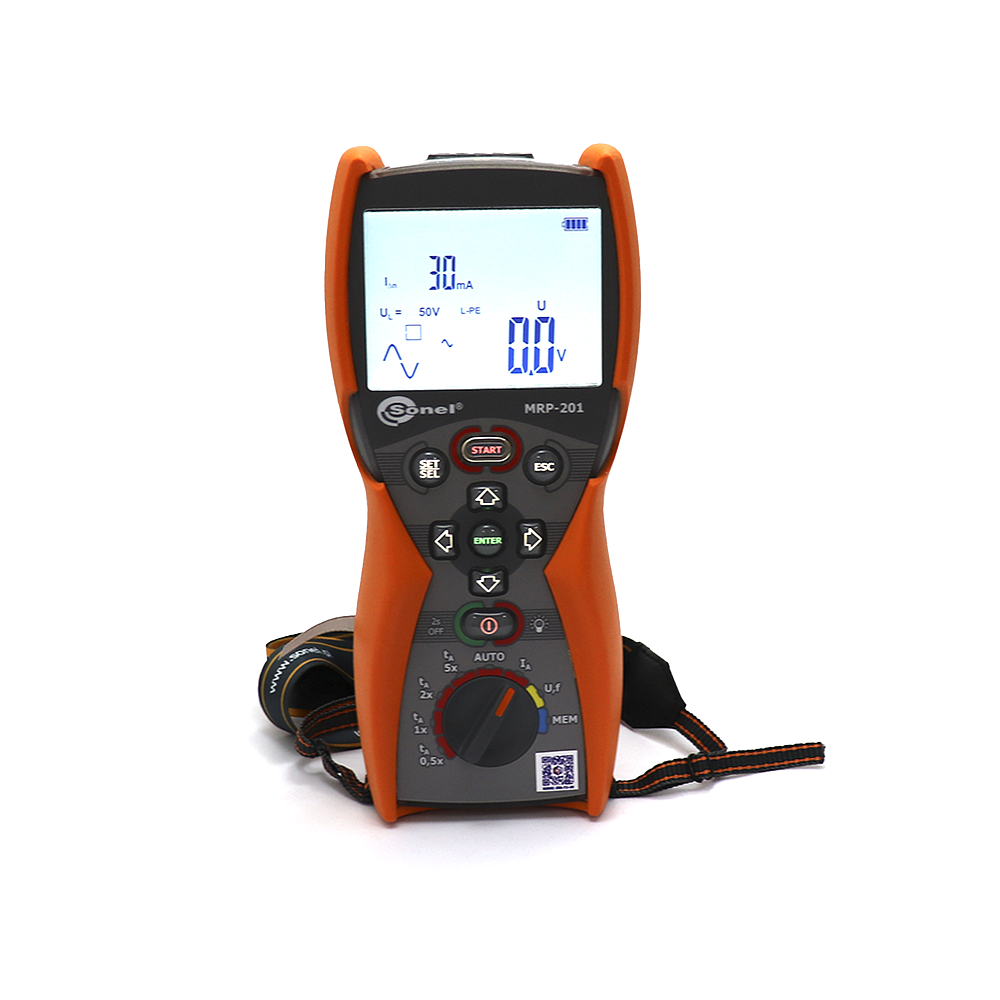

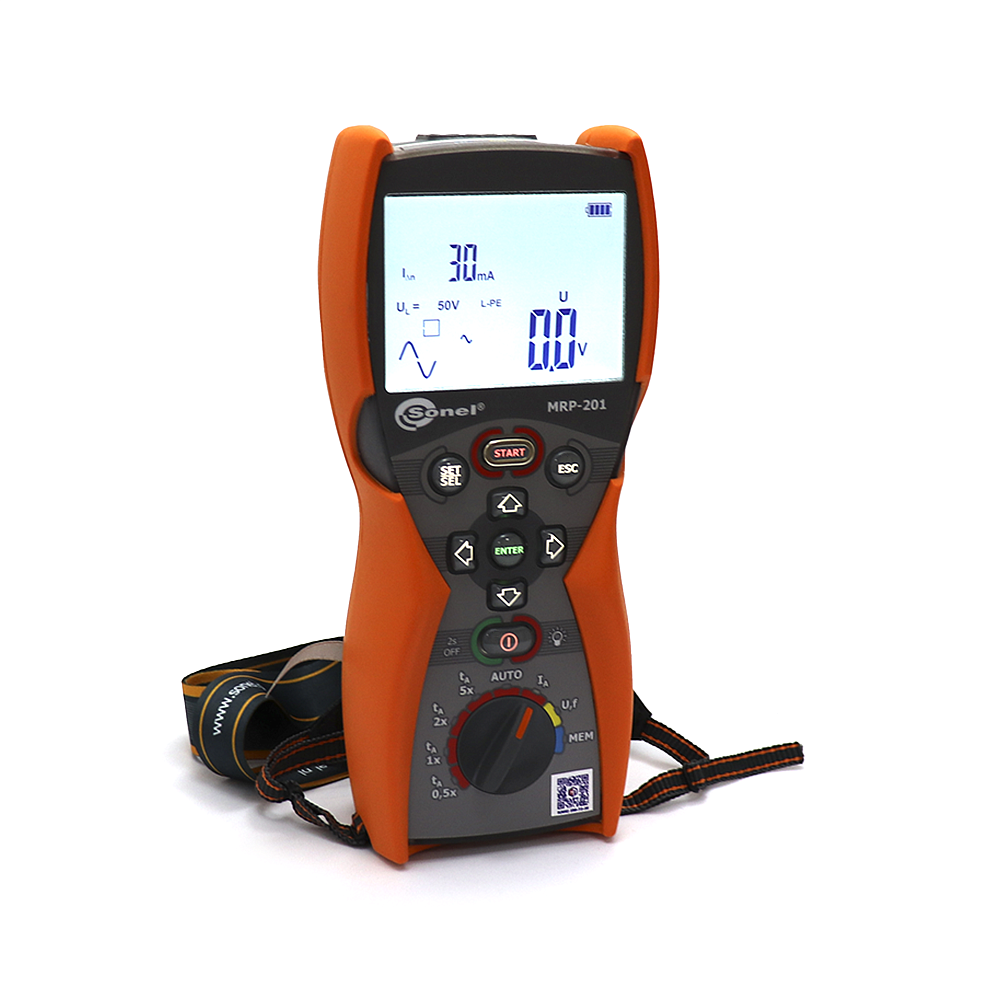

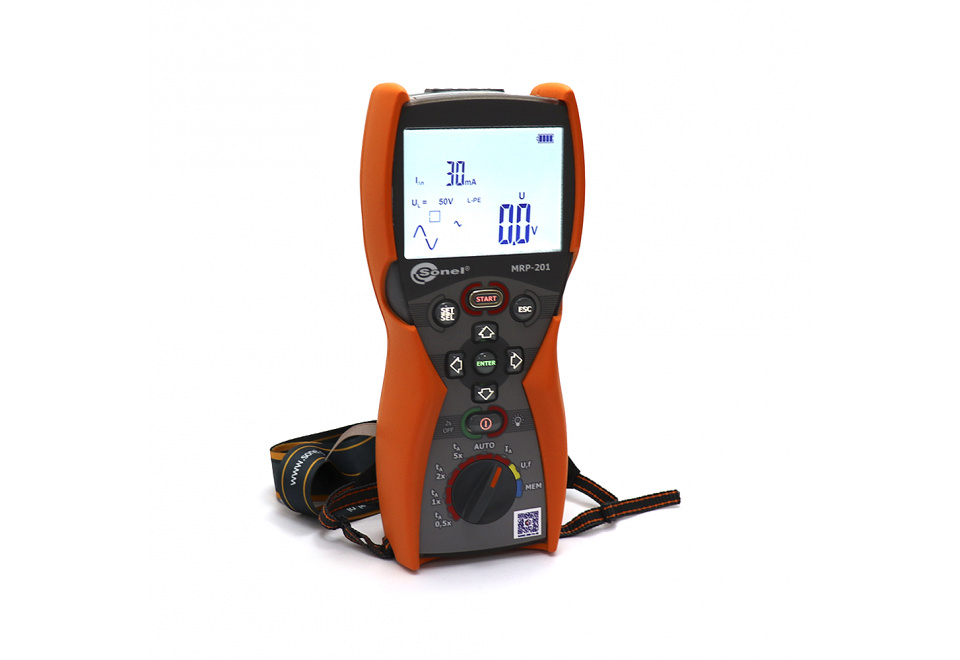

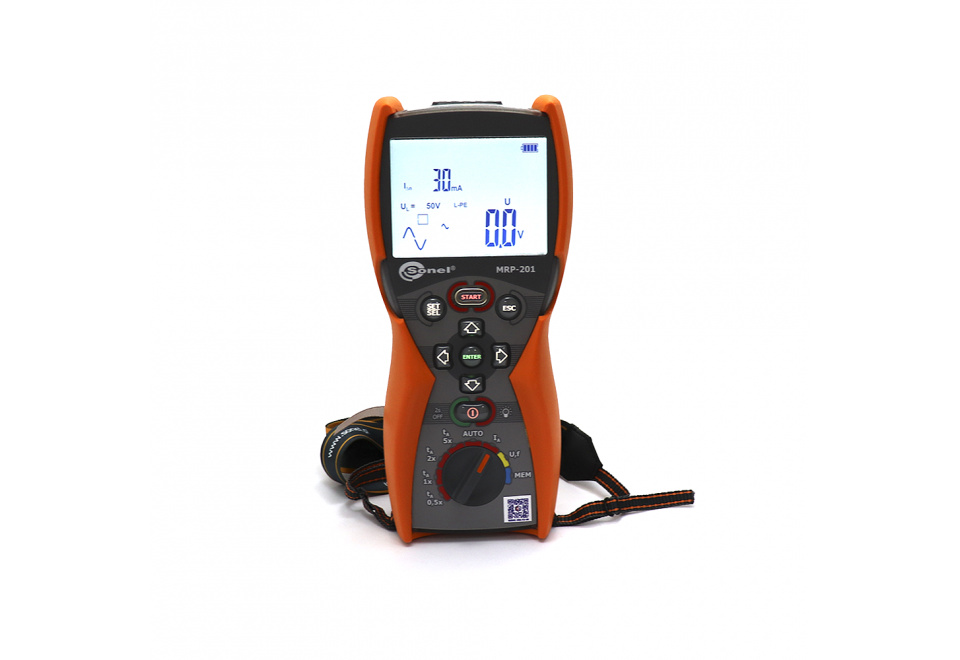

Измеритель напряжения прикосновения и параметров УЗО MRP-201
Измеритель MRP-201 предназначен для измерения параметров (ток и время срабатывания) устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока.
Проводить измерения можно в ручном и автоматическом режиме. Все полученные данные можно сохранить в памяти прибора с последующей передачей данных на компьютер, используя радиоканал (OR-1). Прибор совместим с программами SonelReader и СОНЭЛ Протоколы.
Особенности продукта
- измерение параметров устройств защитного отключения типа АС, А и В (тока и времени отключения УЗО);
- создаваемый ток — синусоидальный, однополярный пульсирующий и постоянный;
- возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°);
- измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
- выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для дифференциальных выключателей селективного типа дополнительно 12,5 В;
- измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;
- автоматический режим измерения параметров УЗО;
- измерение напряжения прикосновения;
- возможность измерения напряжения прикосновения и сопротивления заземляющего (защитного) устройства без отключения питания и УЗО;
- память результатов измерений (990 ячеек) и возможность передачи результатов измерений в компьютер
Технические характеристики
|
ИЗМЕРЕНИЕ ДЕЙСТВУЮЩЕГО ЗНАЧЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА |
||||||
|
Диапазон |
Разрешение |
Погрешность основная |
||||
| 0…299,9 В | 0,1 В | ± (2 %U + 6 е.м.р.) | ||||
| 300…500 В | 1 В | ± (2 %U + 2 е.м.р.) | ||||
| Диапазон частоты 45…65 Гц | ||||||
|
ИЗМЕРЕНИЕ ЧАСТОТЫ |
||||||
| 45,0…65,0 Гц | 0,1 Гц | ± (0,1% f + 1 е.м.р.) | ||||
| Диапазон напряжения: 50…500В | ||||||
|
ИЗМЕРЕНИЕ ПАРАМЕТРОВ УСТРОЙСТВ ЗАЩИТНОГО ОТКЛЮЧЕНИЯ (УЗО) |
||||||
| Номинальное напряжение работы Un: 220 В, 230 В, 240 В; Рабочий диапазон напряжений: 180…270 В; Номинальная частота сети fn: 50 Гц, 60 Гц; Рабочий диапазон частоты: 45…65 Гц. Контроль правильности подключения PE проводника с помощью электрода прикосновения. | ||||||
|
ИЗМЕРЕНИЕ ВРЕМЕНИ ОТКЛЮЧЕНИЯ tA УЗО |
||||||
|
Тип выключателя |
Установка кратности |
Диапазон измерения |
Разрешение |
Основная погрешность |
||
| Общего типа и с малой задержкой |
0,5 IΔn |
0..300 мс | 1 мс |
± (2% tA+ 2 е.м.р.)* |
||
|
1 IΔn |
||||||
|
2 IΔn |
0…150 мс | |||||
|
5 IΔn |
0…40 мс | |||||
| Селективный |
0,5 IΔn |
0..500 мс | ||||
|
1 IΔn |
||||||
|
2 IΔn |
0…200 мс | |||||
|
5 IΔn |
0…150 мс | |||||
|
*- для IΔn="10 мА и 0,5 IΔnосновная погрешность (2% tA+ 3 е.м.р.) |
||||||
|
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ RE |
||||||
|
Выбранный номинальный ток выключателя |
Диапазон измерения |
Разрешение |
Ток измерения |
Основная погрешность |
||
| 10 мА | 0,01" кОм ..5,00 кОм | 0,01 кОм | 4 мА |
0…+10% RE ± 8 е.м.р. |
||
| 30 мA | 0,01 кОм ..1,66 кОм | 12 мА |
0…+10% RE ± 5 е.м.р. |
|||
| 100 мA | 1 Ом..500 Ом | 1 Ом | 40 мA |
0…+5% RE ± 5 е.м.р. |
||
| 300 мA | 1 Ом..166 Ом | 120 мA | ||||
| 500 мA | 1 Ом..100 Ом | 200 мA | ||||
| 1000 мA | 1 Ом..50 Ом | 400 мA | ||||
|
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ UB, ОТНЕСЕННОГО К НОМИНАЛЬНОМУ ДИФФЕРЕНЦИАЛЬНОМУ ТОКУ |
||||||
|
Диапазон |
Разрешение |
Номинальный ток |
Основная погрешность |
|||
| 0..9,9 В | 0,1 В |
0,4*IΔn |
0..10% UB ± 5 е.м.р. |
|||
| 10..99,9 В |
0..15% UB |
|||||
|
ИЗМЕРЕНИЕ ТОКА ОТКЛЮЧЕНИЯ IAДЛЯ СИНУСОИДАЛЬНОГО ДИФФЕРЕНЦИАЛЬНОГО ТОКА |
||||||
|
Выбранный номинальный ток выключателя |
Диапазон измерения |
Разрешение |
Ток измерения |
Основная погрешность |
||
| 10 мA | 3,3..10,0 мA | 0,1 мA |
0,3 × IΔn..1,0 × IΔn |
± 5% IΔn |
||
| 30 мA | 9,0..30,0 мA | |||||
| 100 мA | 33..100 мA | 1 мA | ||||
| 300 мA | 90..300 мA | |||||
| 500 мA | 150..500 мA | |||||
| 1000 мA | 330..1000 мA | |||||
| Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки; Время протекания тока измерения макс. 7510 мс. | ||||||
|
ИЗМЕРЕНИЕ ТОКА ОТКЛЮЧЕНИЯ УЗО (IA) ДЛЯ ОДНОПОЛЯРНОГО ПУЛЬСИРУЮЩЕГО ДИФФЕРЕНЦИАЛЬНОГО ТОКА И ОДНОПОЛЯРНОГО ПУЛЬСИРУЮЩЕГО ДИФФЕРЕНЦИАЛЬНОГО ТОКА С ПОСТОЯННОЙ СОСТАВЛЯЮЩЕЙ 6мA |
||||||
| 10 мA | 1,5..20,0 мA | 0,1 мA |
0,15 × IΔn..2,0 × IΔn |
± 10 % IΔn |
||
| 30 мA | 4,5..42,0 мA |
0,15 × IΔn..1,4 × IΔn |
±10 % IΔn |
|||
| 100 мA | 15..140 мA | 1 мA | ||||
| 300 мA | 45..420 мA | |||||
| Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки Время протекания тока измерения макс. 14710 мс. | ||||||
|
ИЗМЕРЕНИЕ ТОКА ОТКЛЮЧЕНИЯ УЗО ( IA) ДЛЯ ПОСТОЯННОГО ДИФФЕРЕНЦИАЛЬНОГО ТОКА |
||||||
| 10 мA | 4,0..20,0 мA | 0,1 мA |
0,2 × IΔn..2,0 × IΔn |
± 10 % IΔn |
||
| 30 мA | 6..60 мA | 1 мA | ||||
| 100 мA | 20..200 мA | |||||
| 300 мA | 60..600 мA | |||||
| Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки; Время протекания тока измерения макс. 4500 мс | ||||||
Дополнительные характеристики
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | IV 300 В (III 600V) согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP67 |
| Питание измерителя | щелочные батарейки 4x1,5 В AA или аккумуляторы NiMH тип АА 4 шт. |
| Температура хранения | -20…+70°C |
| Температура рабочая | -10…+50°C |
| Количество измерений (для аккумуляторов) | >6000 (2 измерения / минуту) |
| Память результатов измерения | 990 ячеек, 10000 результатов |
| Интерфейс | радиоканал OR-1 (USB) |

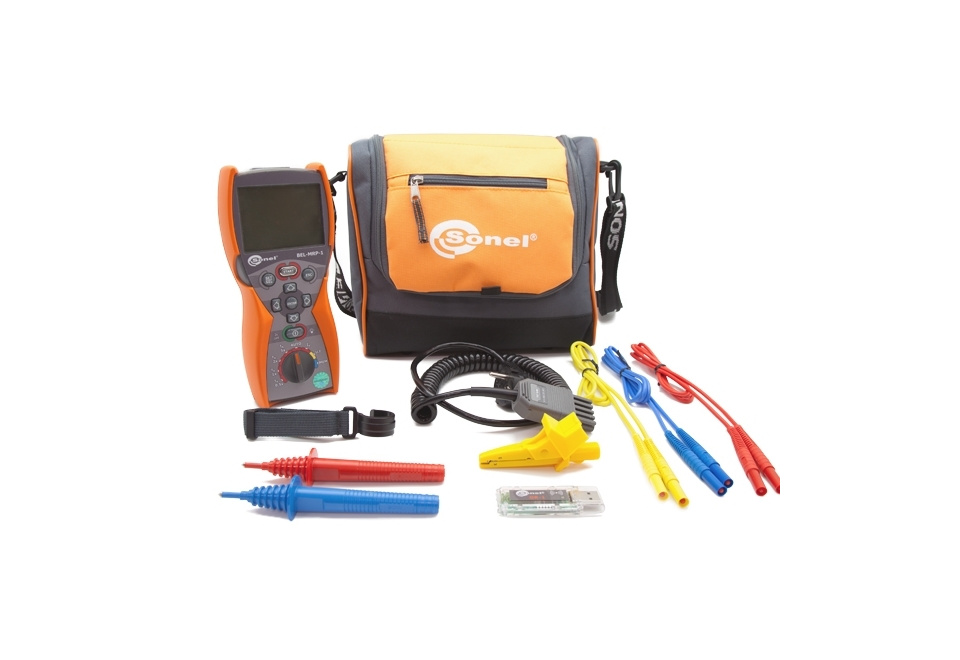

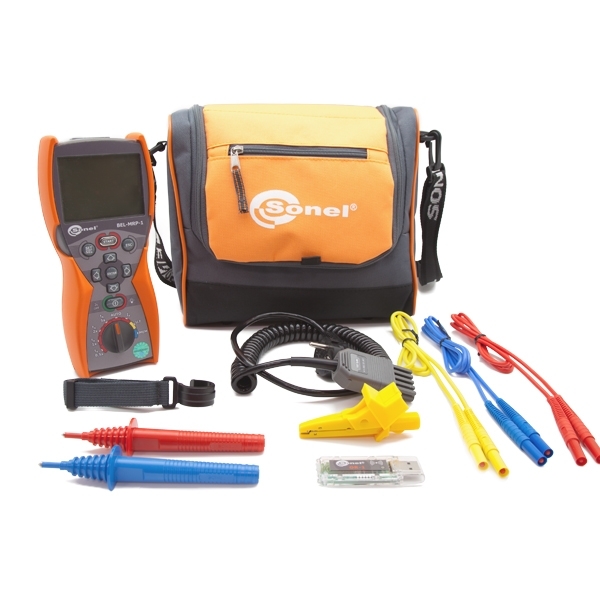

Комплект поставки
1. Адаптер WS-05 с сетевой вилкой UNI-SCHUKO - 1 шт.
2. Беспроводной интерфейс OR-1 (USB) - 1 шт.
3. Зажим «Крокодил» изолированный жёлтый K02 - 1 шт.
4. Зонд острый с разъёмом «банан» голубой - 1 шт.
5. Зонд острый с разъёмом «банан» красный - 1 шт.
6. Крепеж «Свободные руки» - 1шт.
7. Провод измерительный 1,2 м с разъемами «банан» голубой - 1 шт.
8. Провод измерительный 1,2 м с разъемами «банан» желтый - 1 шт.
9. Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт.
10. Ремень для переноски прибора M1 - 1 шт.
11. Футляр М6 - 1шт.
12. Элемент питания алкалиновый 1,5V AA LR6 - 4 шт.
