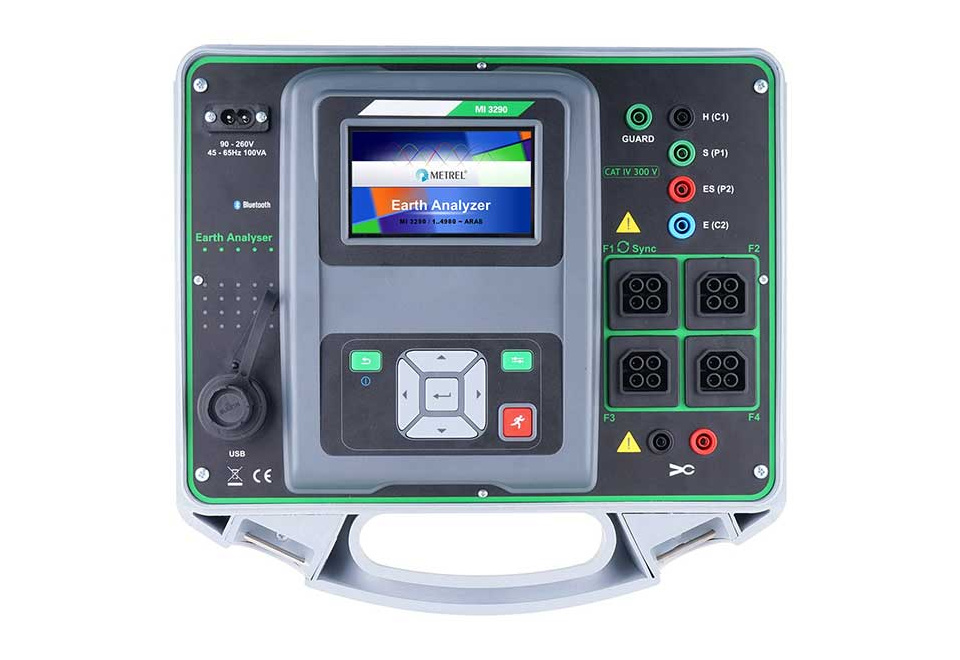

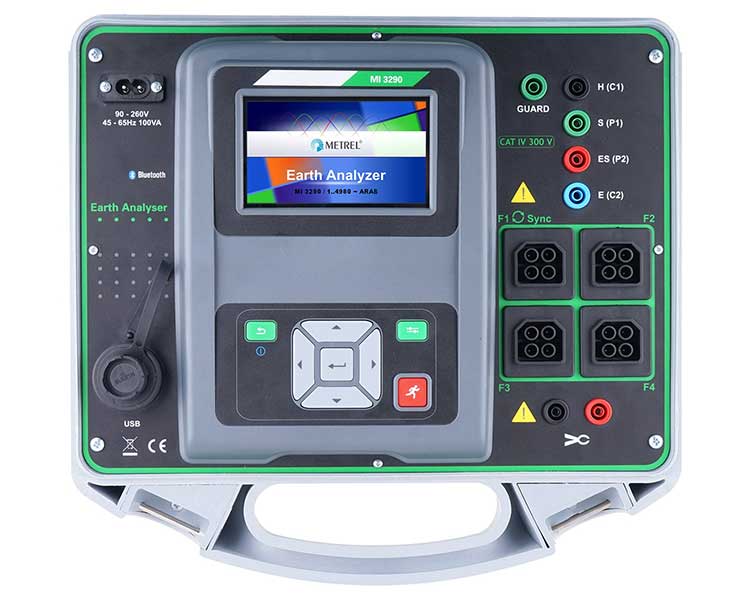

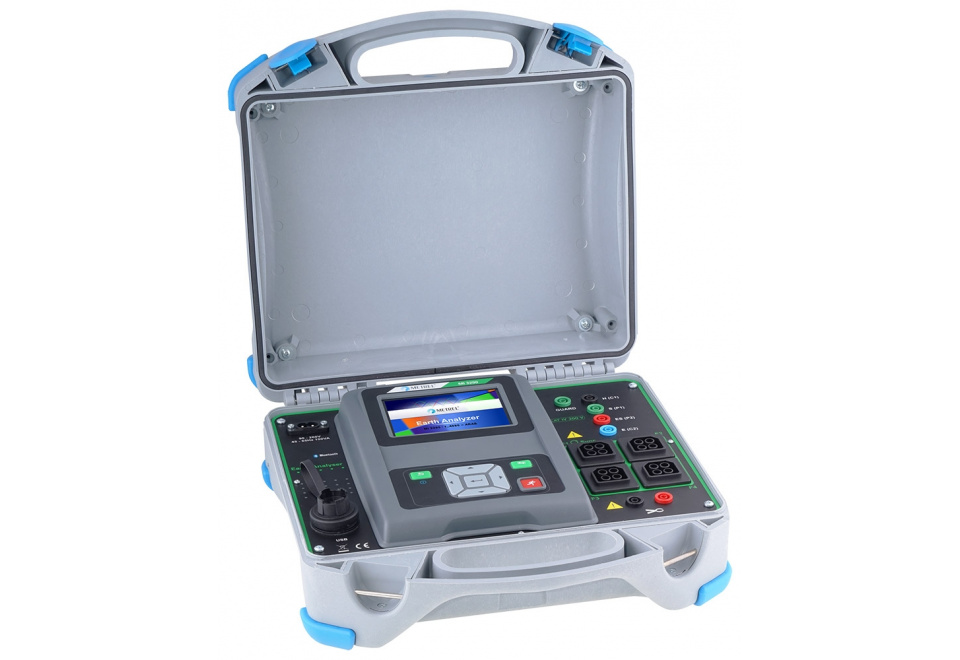

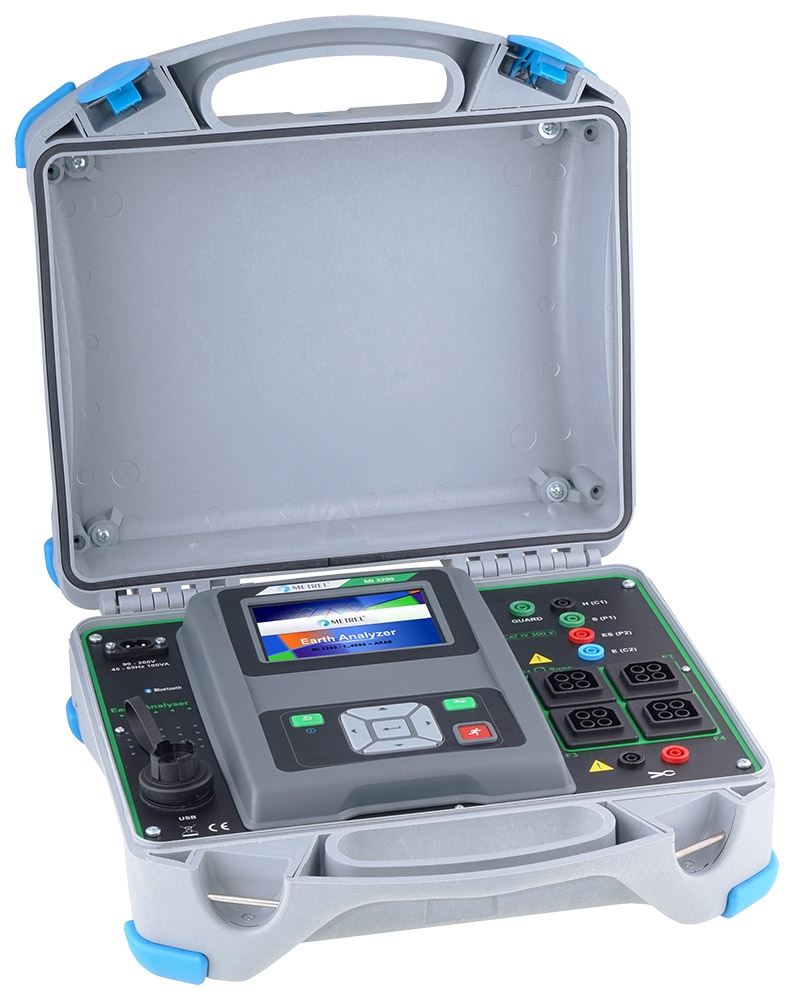

Анализатор заземления MI 3290
Анализатор заземления MI 3290
0
RUB
Описание
MI 3290 – универсальный прибор для проведения испытаний и измерений в системах заземления. Комплект прибора и его функциональные возможности формируются по желанию пользователя, что позволяет приобретать только необходимые принадлежности.
Основной комплект прибора MI 3290 позволяют проводить измерения сопротивления заземления 2-, 3-, 4-полюсным методами и измерения удельного сопротивления грунта. Наличие остальных функций (измерение сопротивления заземления с помощью клещей, высокочастотное измерение, измерение шагового напряжения, измерение сопротивления проводников токами 7 и 200 мА, измерение на опорах ЛЭП, импульсный метод измерения) зависит от выбора комплекта.
Особенности продукта
- Анализ импеданса заземления как функциичастоты благодаря широкому диапазону;
- Измерительных частот (55 Гц ... 15 кГц);
- Измерения заземления опор ЛЭП сподключенным кабелем защитного заземления;
- Измерение на одностоечных и многостоечныхопорах ЛЭП;
- Измерение ВЧ-сопротивления заземления(согласно IEEE_Std 81);
- Отображение зависимости Z(f) на экране;
- Комбинированное питание;
- Высокая степень защиты корпуса: IP65 сзакрытой крышкой, IP 54 с открытой крышкой;
- Измерение импульсного импеданса(имитация удара молнии).
- 2-, 3-, 4-полюсные измерения сопротивления заземления;

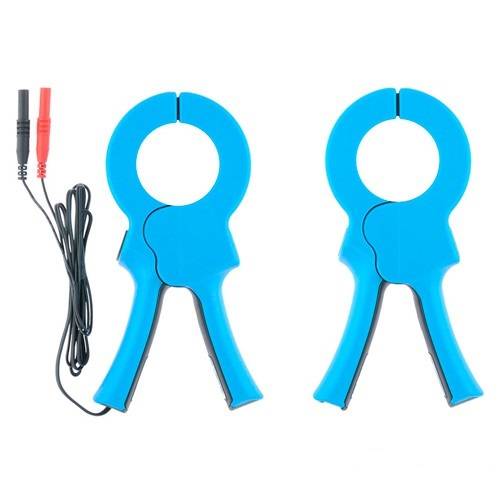

- Измерение сопротивлениязаземления с помощью одних клещей;
- Измерение сопротивления заземления без забивки штырей в грунт (с помощью 2клещей);
- Измерение удельного сопротивления грунта(методы Веннера и Шлумбергера);
- Измерение сопротивления заземления с помощью испытательного сигнала высокой частоты (25кГц, согласно IEEE_Std 81);
- Измерение сопротивления заземления одностоечных опорЛЭП с помощью гибких клещей;
- Измерение сопротивления заземления многостоечных опор ЛЭП с помощью четырех гибких клещей;
- Измерение силы тока (железные, гибкие клещи);
- Измерение сопротивления проводников токами 7 мА и 200мА;
- Измерение электрическогопотенциалагрунта;
- Измерение шагового и контактногонапряжения;
- Измерение сопротивления заземления импульсным методом измерения 10/350 мкс.
Технические характеристики
| Параметр | MI 3290 GP | MI 3290 GF | MI 3290 GL | MI 3290 GX1 | MI 3290 GX4 |
| Измерение сопротивления заземления 2-полюсный метод | + | + | + | + | + |
| Измерение сопротивления заземления 3-полюсный метод | + | + | + | + | + |
| Измерение сопротивления заземления 4-полюсный метод | + | + | + | + | + |
| Одна частота/несколько/Z(f) | + | + | + | + | + |
| Измерение удельного сопротивления грунта (метод Веннера) | + | + | + | + | + |
| Измерение удельного сопротивления грунта (метод Шлумбергера) | + | + | + | + | + |
| Измерение сопротивление заземления с одними клещами | - | - | + | + | + |
| Измерение сопротивления заземления с двумя клещами | - | - | + | + | + |
| Измерение переходного импульсного импеданса | - | - | + | + | + |
| Измерение импеданса на частоте 25 кГц | - | - | + | + | + |
| Измерение шагового/контактного напряжения | - | + | - | + | + |
| Потенциал | - | + | - | + | + |
| Измерение сопротивления проводников токами 200 и 7 мА | - | + | - | + | + |
| Измерение сопротивления заземления опор ЛЭП (пассивное/один штырь/гибкие клещи) | + | - | - | + | + |
| Измерение сопротивления заземления опор ЛЭП (гибкие клещи) | + | - | - | + | + |
| Измерение сопротивления заземления опор ЛЭП (гибкие клещи 4 шт.) | + | - | - | - | + |
| Измерение сопротивления заземления одностоечной опоры ЛЭП (гибкие клещи) | + | - | - | + | + |
| Параметр | Значение |
| Измерение сопротивления заземления | |
| Испытательное напряжение при разомкнутых клеммах | 20 или 40 В АС |
| Испытательный ток короткого замыкания | > 220 мА |
| Измерительная частота | 55 ... 329 Гц 659 Гц... 2,63 кГц 3,29 …15 кГц |
| Диапазон измерения | 0,00 Ом ... 19,99 кОм 0,00 Ом ... 1,999 кОм 0,00 …199,9 Ом |
| Погрешность измерения | ±(3 % от изм. зн. + 3 е.м.р.) ±(5 % от изм. зн. + 3 е. м. р.) ±(8 % от изм. зн. + 3 е. м. р.) |
| Измерение сопротивления заземления с помощью одних клещей | |
| Испытательное напряжение при разомкнутых клеммах | 40 В переменного тока |
| Испытательный ток короткого замыкания | > 220 мА |
| Диапазон измерения | 55 Гц ... 329 Гц 659 Гц…1,50 кГц |
| Погрешность измерения | 0,00 Ом ... 19,99 кОм 0,00 Ом …1,999 кОм |
| Погрешность измерения | ±(8 % от изм. зн. + 3 е. м. р.) |
| Измерение сопротивления заземления с помощью двух клещей | |
| Измерительная частота | 82 Гц, 164 Гц, 329 Гц |
| Диапазон измерения | 0,00 ... 9,99 Ом 10,0 ... 49,9 Ом 50,0 ...100 Ом |
| Погрешность измерения | ± (5% от изм. зн.+ 2 е. м. р.) ± (10 % от изм. зн. + 2 е. м. р.) ± (20% от изм. зн.) |
| Селективное измерение сопротивления заземления опор ЛЭП с помощью гибких клещей | |
| Испытательное напряжение при разомкнутых клеммах | 40 В переменного тока |
| Испытательный ток короткого замыкания | > 220 мА |
| Диапазон измерения | 55 Гц ... 329 Гц 659 Гц ... 1,50 кГц Пассивный режим |
| Погрешность измерения | 0,00 Ом ... 19,99 кОм 0,00 Ом ... 1,999 кОм 0.00 Ом ... 19,99 кОм |
| Диапазон измерения | ± (8 % от изм. зн. + 3 е.м.р.) |
| Измерение удельного сопротивления | |
| Испытательное напряжение при разомкнутых клеммах | 20 или 40 В переменного тока |
| Испытательный ток короткого замыкания | > 220 мА |
| Измерительная частота | 164 Гц |
| Диапазон измерения | 0,00 ... 19,99 кОм·м |
| Погрешность измерения | Расчетное значение |
| Измерение сопротивления заземления высокочастотным методом | |
| Испытательное напряжение при разомкнутых клеммах | 40 В переменного тока |
| Испытательный ток короткого замыкания | > 40 мА |
| Измерительная частота | 25000 Гц |
| Диапазон измерения | 0,00 ... 19,9 Ом 20,0 ... 299 Ом |
| Погрешность измерения | ± (3 % от изм. зн. + 2 е. м. р.) |
| Измерение сопротивления заземления импульсным методом | |
| Испытательное напряжение при разомкнутых клеммах | ~140 В пиковое |
| Испытательный ток короткого замыкания | 2 А пиковый |
| Диапазон измерения | 0,0 ... 199 Ом |
| Погрешность измерения | ± (8 % от изм. зн. + 3 е. м. р.) |
| Измерение сопротивления проводников током 200 мА | |
| Диапазон измерения | 0,00 Ом ... 1,99 кОм |
| Погрешность измерения | ± (2 % от изм. зн. + 2 е. м. р.) |
| Измерение силы тока (гибкие клещи) | |
| Номинальная частота | 45 Гц…1,5 кГц |
| Диапазон измерения | 0,1 мA ... 49,9 A |
| Погрешность измерения | ± (8 % от изм. зн. + 3 е.м.р.) |
| Общие характеристики | |
| Питание | 220 В/50 Гц, или от батареи Li-Ion |
| Дисплей | Цветной ЖК-экран с диагональю 3,4", подсветкой и сесорным экраном |
| Связь | USB |
| Память | 1 ГБ |
| Степень защиты | IP 65 (крышка закрыта) IP 54 (крышка открыта) |
| Размеры | 36*16*33 см |

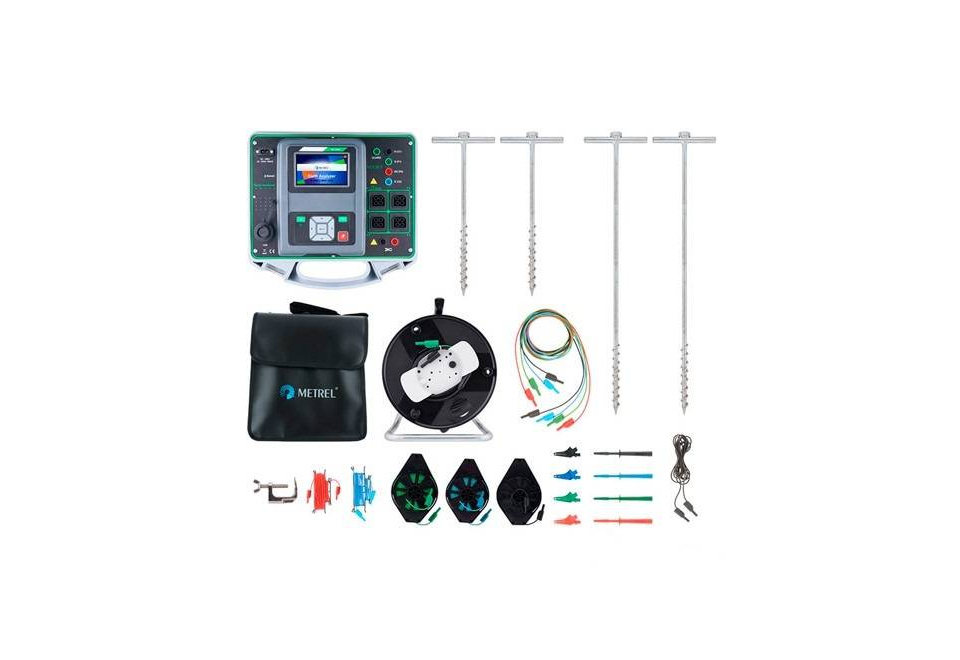

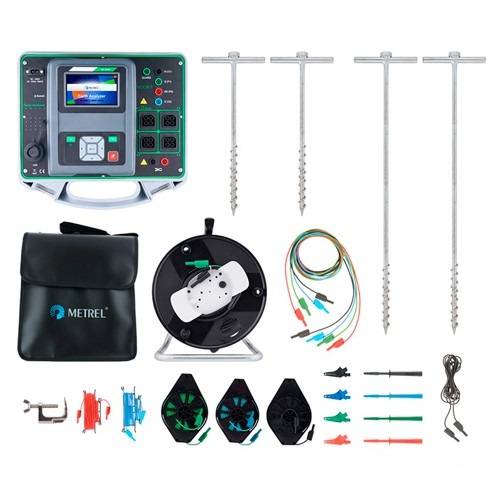

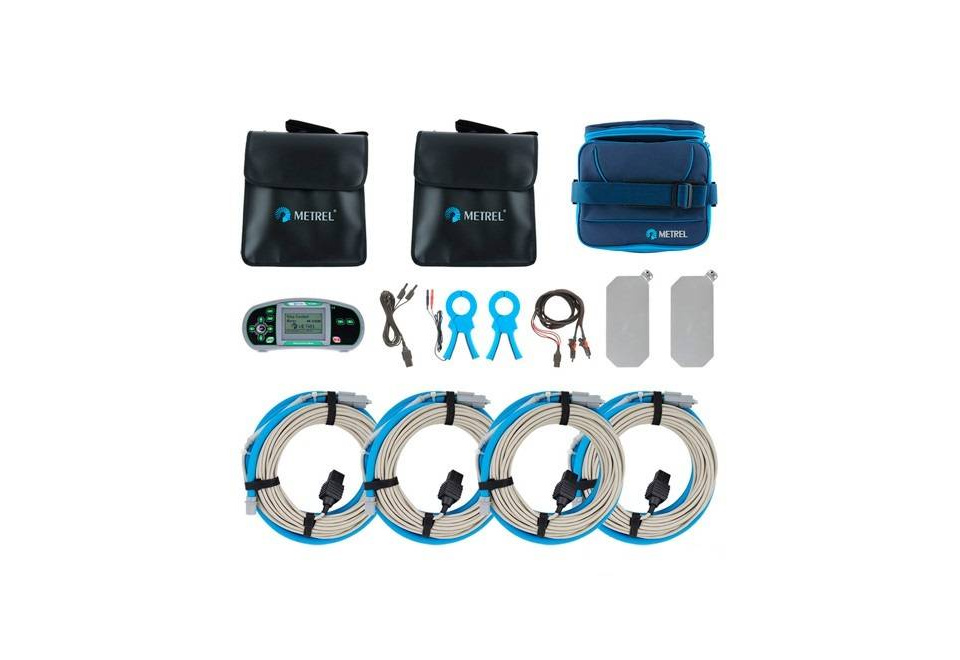

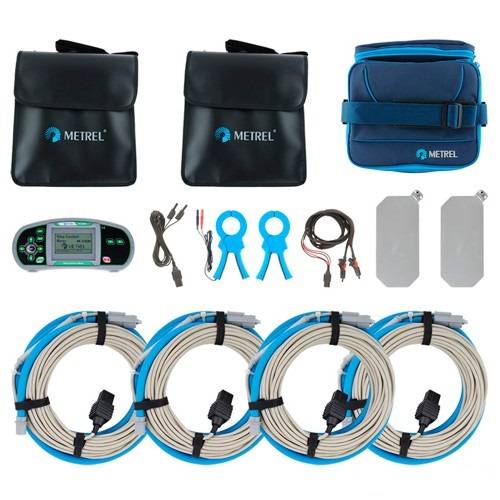

Комплект поставки
| № | Наименование | MI 3290 GP | MI 3290 GF | MI 3290 GL | MI 3290 GX1 | MI 3290 GX4 |
| 1 | Анализатор заземления MI 3290 | 1 | 1 | 1 | 1 | 1 |
| 2 | Токовые штыри 90 см | 2 | 2 | 2 | 2 | 2 |
| 3 | Потенциальные штыри 50 см | 2 | 2 | 2 | 2 | 2 |
| 4 | Соединительный провод, черный, 2 м | 1 | 1 | 1 | 1 | 1 |
| 5 | Измерительный провод, красный, 5 м | 1 | 1 | 1 | 1 | 1 |
| 6 | Измерительный провод, синий, 5 м | 1 | 1 | 1 | 1 | 1 |
| 7 | Измерительный провод черный на катушке 50 м | 1 | 1 | 1 | 1 | 1 |
| 8 | Измерительный провод зеленый на катушке 50 м | 1 | 1 | 1 | 1 | 1 |
| 9 | Измерительный провод синий на катушке 50 м | 1 | 1 | 1 | 1 | 1 |
| 10 | Экранированный измерительный провод на катушке 75 м | 1 | 1 | 1 | 1 | 1 |
| 11 | G-зажим | 1 | 1 | 1 | 1 | 1 |
| 12 | Набор измерительных наконечников, зажимов «крокодил» | 1 | 1 | 1 | 1 | 1 |
| 13 | Лицензия | GP | GF | GL | GX | GX |
| 14 | Гибкие клещи 5 м с экранированным кабелем длиной 15 м | 1 | - | - | 1 | 4 |
| 15 | Кабель для измерения непрерывности с зажимами «крокодил», 2х2,5 м | - | 2 | - | 2 | 2 |
| 16 | Вольтметр MI 3295M с 2-проводным измерительным кабелем | - | 1 | - | 1 | 1 |
| 17 | Мягкая сумка для переноски | - | <span style="font-s |
Технические характеристики
| Измеряемые параметры: | См. описание |
| Интервал между поверками: | 1 год |
| Измеряемые параметры: | См. описание |
| Внесен в Гос. Реестр РФ: | № 68392-17 |
| Производитель: | Словения |
| Возможность поверки: | Заказывается отдельно |
| Гарантия: | 36 месяцев |
