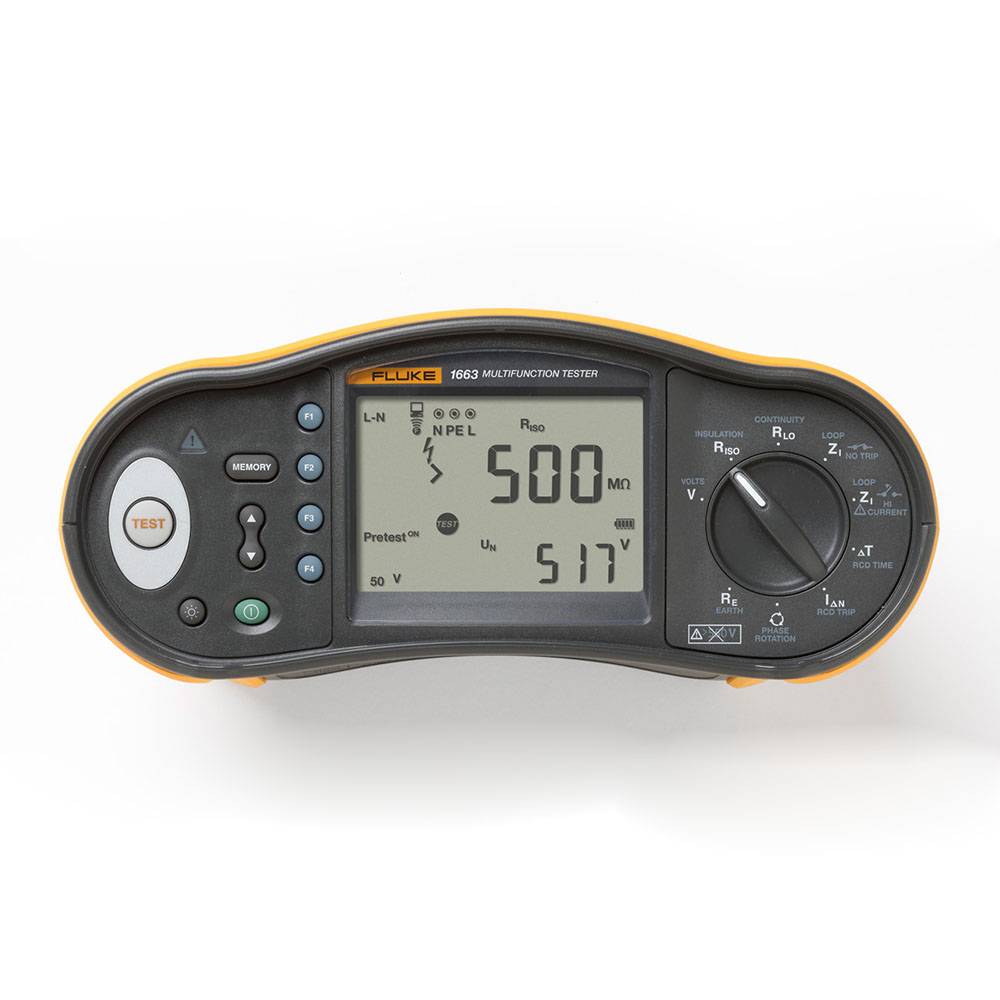

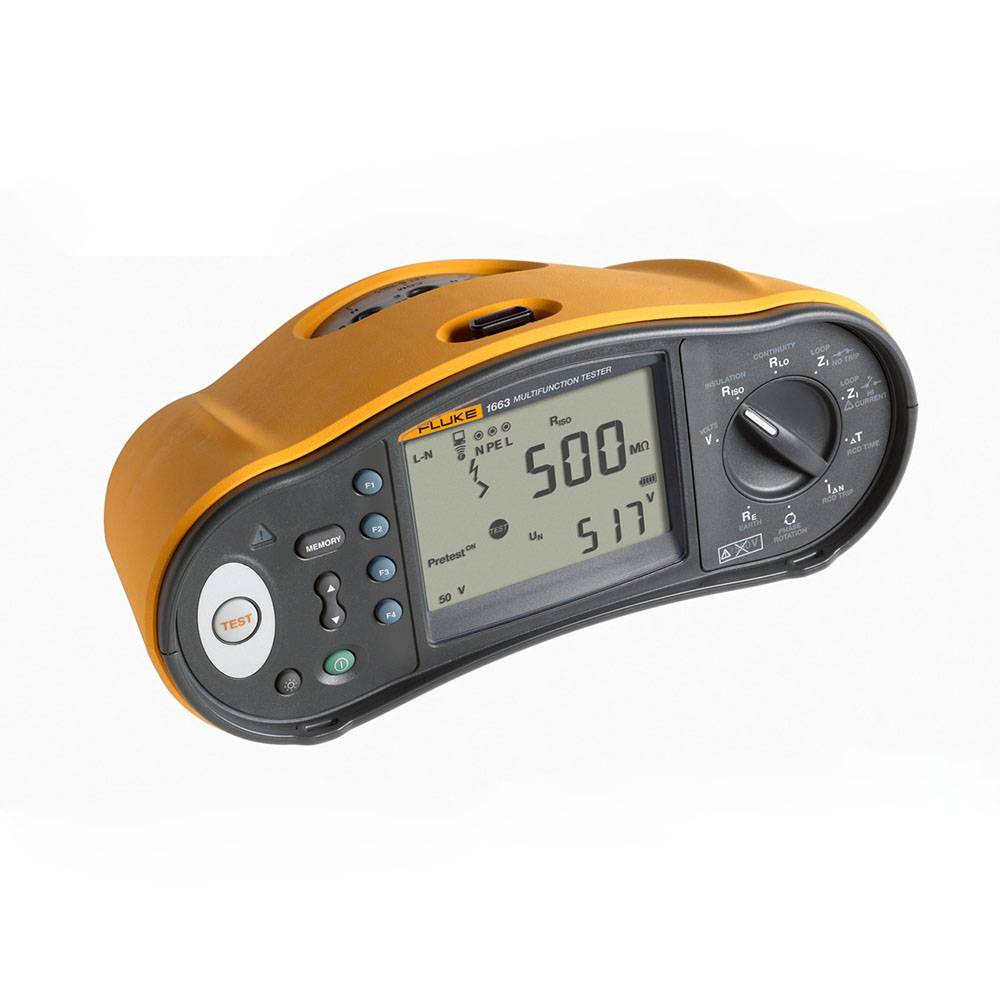

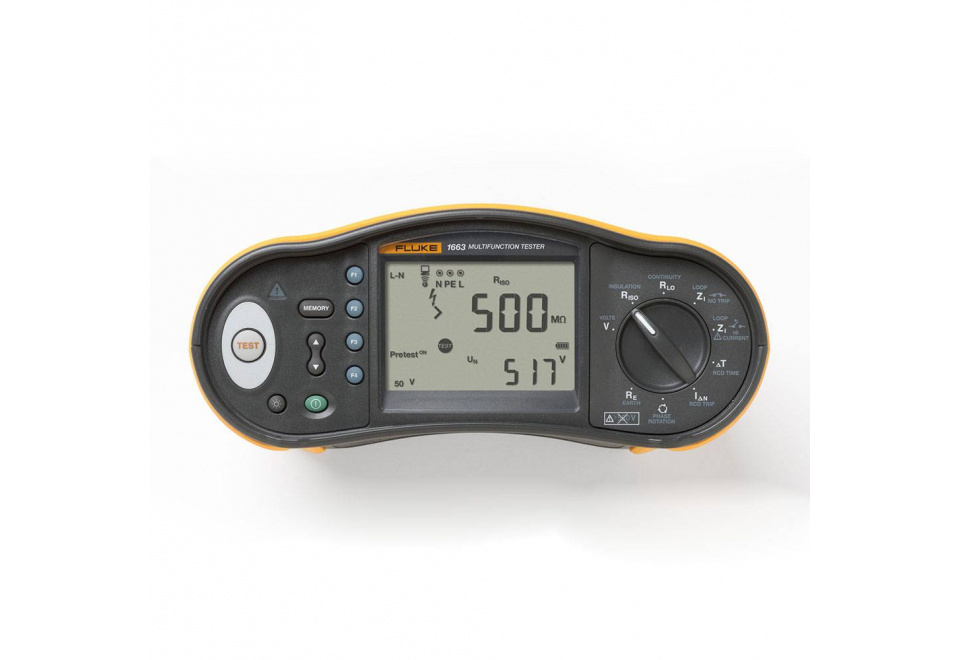

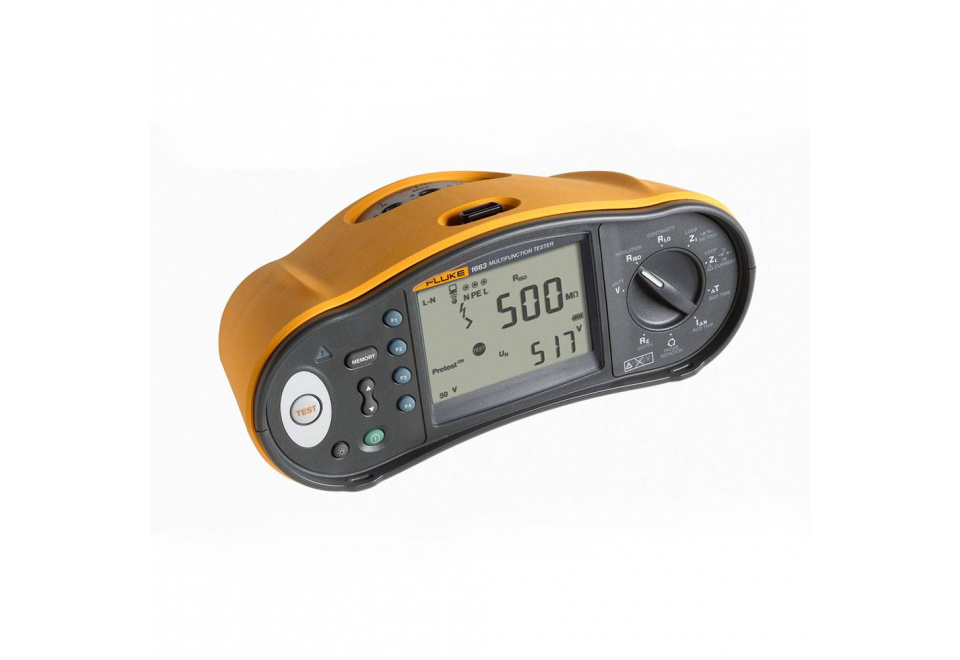

Многофункциональный тестер электроустановок Fluke 1663 идеально подходит для профессиональных пользователей — полный набор функций и возможность выполнения расширенных измерений сочетаются с простотой использования. Управление прибором интуитивно понятное, с ним легко могут работать специалисты любого уровня подготовки.
Многофункциональный тестер электроустановок Fluke 1663 предоставляет расширенные возможности благодаря быстрой и эффективной проверке на соответствие всем местным нормам, защите приборов, случайно подключенных к проверяемой системе, а также благодаря возможности легко обмениваться результатами проверок с помощью смартфона.
Особенности продукта
- Целостность цепи на входах L-N, N-PE;
- Проверка чувствительных УЗО сглаженного постоянного тока (тип В);
- Сопротивление заземления;
- Напряжение и частота;
- Проверка полярности проводки, обнаружение повреждений проводов N;
- Сопротивление изоляции;
- Целостность цепи и сопротивление;
- Измерение параметров обмоток электродвигателя с помощью проверки целостности цепи;
- Сопротивление контура и линии;
- Предполагаемый ток короткого замыкания на землю (PEFC/IK);
- Предполагаемый ток короткого замыкания (PSC/IK);
- Время переключения УЗО;
- Уровень размыкания УЗО (проверка пилообразного сигнала);
- Измерение времени и тока размыкания для УЗО типов A и AC в рамках одной проверки;
- Переменное значение тока УЗО;
- Последовательность автоматических проверок УЗО;
- Индикатор чередования фаз.
Технические характеристики
Fluke 1663 SCH | |
---|---|
Измерение напряжения переменного тока | |
Диапазон | 500В |
Разрешение | 0,1В |
Погрешность при 45–66 Гц | 0,8% + 3 |
Входной импеданс | 360 кОм |
Защита от перегрузки | 660В среднеквадратичное |
Проверка целостности цепи (RLO) | |
Диапазон (автоматический выбор) | 20 Ом / 200 Ом / 2000 Ом |
Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом |
Напряжение разомкнутой цепи | > 4B |
Измерение сопротивления изоляции (RISO) | |
Испытательные напряжения | 50–100–250–500–1000 В |
Погрешность испытательного напряжения (при номинальной силе испытательного тока) | +10%, –0% |
Испытательное напряжение | 50 В 100 В 250 В 500 В 1000 В |
Диапазон сопротивления изоляции | 20 MОм / 50 MОм 20 MОм / 100 MОм 20 MОм / 200 MОм 20 MОм / 200 MОм / 500 MОм 20 MОм / 200 MОм / 1000 MОм |
Разрешение | 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм / 1 MОм 0,01 MОм / 0,1 MОм / 1 MОм |
Испытательный ток | 1 мА при 50 кОм 1 мА при 100 кОм 1 мА при 250 кОм 1 мА при 500 кОм 1 мА при 1 МОм |
Импеданс контура и линии (ZI) | |
Диапазон | 10 Ом / 0,001 Ом / Режим больших токов мОм |
Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом |
Предполагаемый ток короткого замыкания на землю, проверка PSC | |
Диапазон | 1000А / 10кА (50кА) |
Разрешение | 1А / 0,1кА |
Вычисление | Предполагаемый ток короткого замыкания на землю (PEFC) или предполагаемый ток короткого замыкания (PSC) определяется путем деления измеренного напряжения сети на измеренное сопротивление контура (L-PE) или сопротивление линии (L-N) соответственно. |
Проверка УЗО, проверяемые типы УЗО | |
Тип УЗО | AC¹ G²,S³ |
Модель 1663 | A = «4» , AC¹, G², S³ |
Примечания | ¹Реагирует на переменный ток ²Общего типа, без задержки ³С временной задержкой = «4»Реагирует на импульсный сигнал = «5»Реагирует на сглаженный сигнал постоянного тока |
Проверка скорости срабатывания (ΔT) | |
Настройки тока¹ | 10–30–100–300–500–1000 мА – ВАр 10–30–100 мА |
Множитель | x ½, x 1 x 5 |
Диапазон измерений | УЗО тип G (310 мс, 50 мс) |
УЗО тип S (510 мс, 160 мс) | |
Примечания | ¹1000 мА только тип AC 700 мА максимум тип A в режиме вар режим вар недоступен для типа B |
Измерение тока размыкания УЗО/FI/Проверка пилообразного сигнала(IΔN) | |
Диапазон тока | 30–110% номинального тока УЗО¹ |
Величина ступени | 10% от IΔN² |
Время задержки при замыкании контактов | Тип G (300 мс/ступень) |
Тип S (500 мс/ступень) | |
Погрешность измерений | ±5% |
Номинальные диапазоны тока срабатывания (ГОСТ Р 51326.1-99 / EN 61008-1) | 50–100% для типа AC 35–140% для типа A (>10 мА) 35–200% для типа A (≤10мА) 50–200% для типа B ²5% для типа B |
Примечания | ¹30–150% для типа A IΔN >10мА 30–210% для типа A IΔN = 10мА 20–210% для типа B |
Проверка сопротивления заземления (RE) | |
Диапазон | 200Ом / 2000Ом |
Разрешение | 0,1 Ом / 1 Ом |
Частота | 128 Гц |
Выходное напряжение | 25 В |
Индикация чередования фаз | |
Пиктограмма | Индикатор чередования фаз активен. |
Общие технические характеристики | |
Размер (Д x Ш x В) | 10 x 25 x 12,5 см |
Масса (с батареями) | 1,3 кг |
Размер и количество батарей | Тип АА, 6 шт. |
Степень защиты | IP40 |
Безопасность | Соответствует требованиям ГОСТ 12.2.091-2012 / EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 и CAN/CSA c22.2 No. 1010, изд. 2 |
Перенапряжение | CAT III / 500В; CAT IV 300В |
Производительность | от EN61557-1 до EN61557-7 вторая редакция и EN61557-10 вторая редакция |

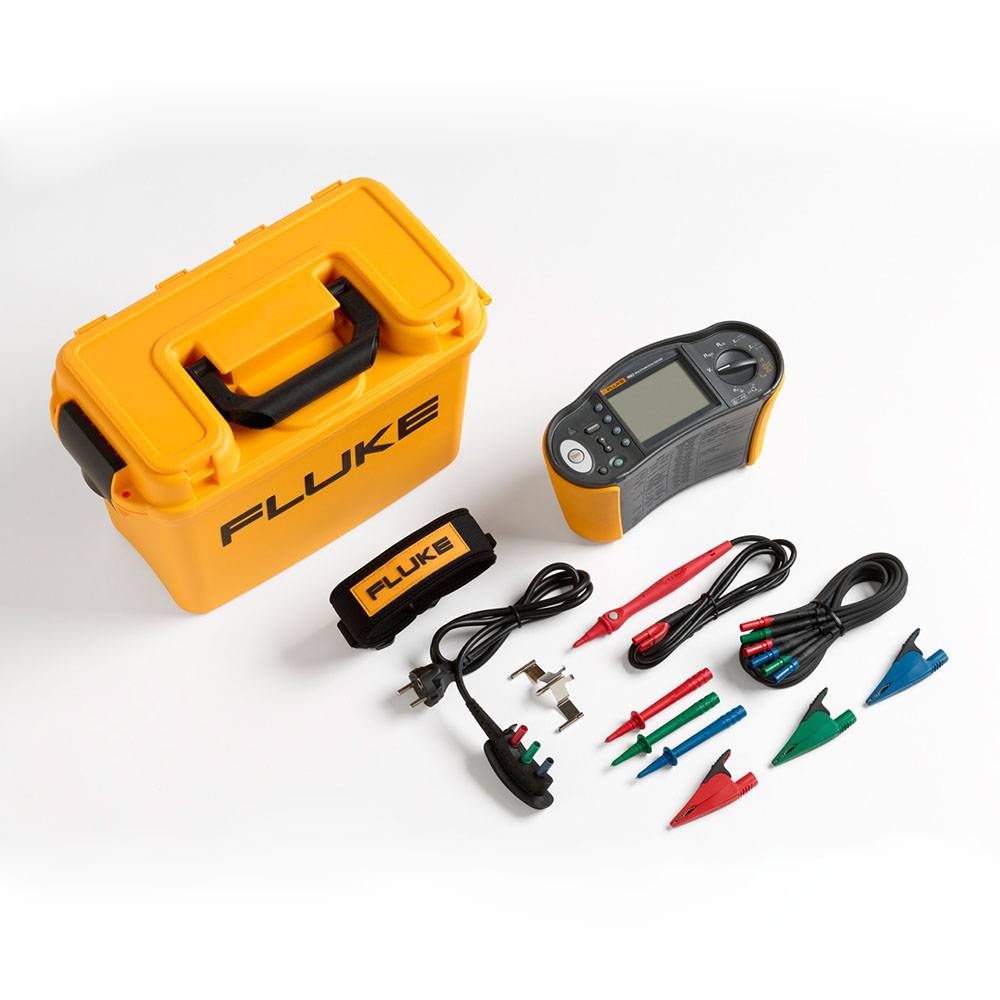

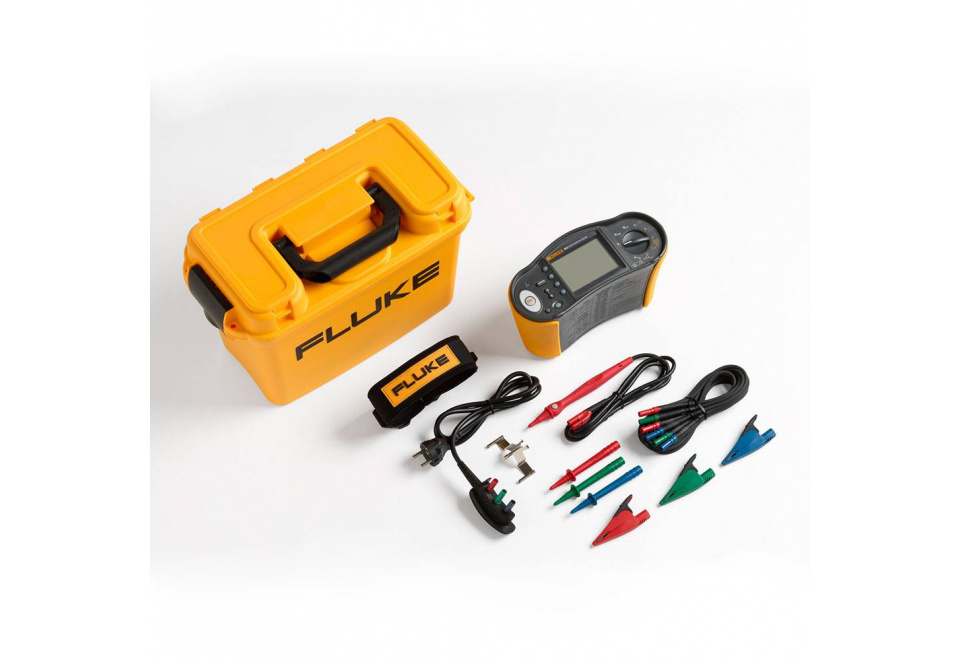

Комплект поставки
- Многофункциональный тестер электроустановок Fluke 1663
- Твердый футляр для переноски C1600
- Адаптер для компенсации сопротивления измерительных проводов
- Сверхпрочный шнур питания
- Комплект стандартных измерительных проводов STD
- Ремешок для переноски и крепления на поясе с подкладкой
- Батарея AA (IEC LR6)
- Датчик с дистанционным управлением Tli165X и измерительный провод
- Руководство пользователя на CD-ROM
- Краткое справочное руководство
Гарантия: | 24 месяца |
Интервал между поверками: | 1 год |
Измеряемые параметры: | См. описание |
Внесен в Гос. Реестр РФ: | № 66478-17 |
Измеряемые параметры: | См. описание |
