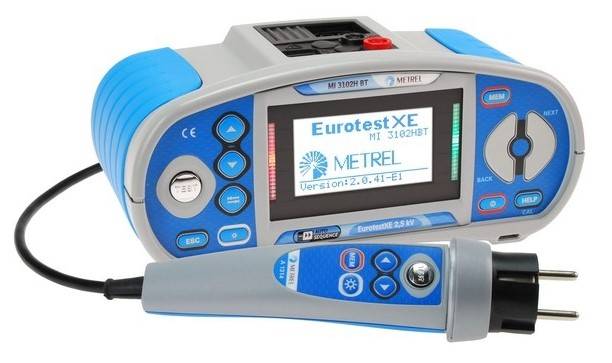

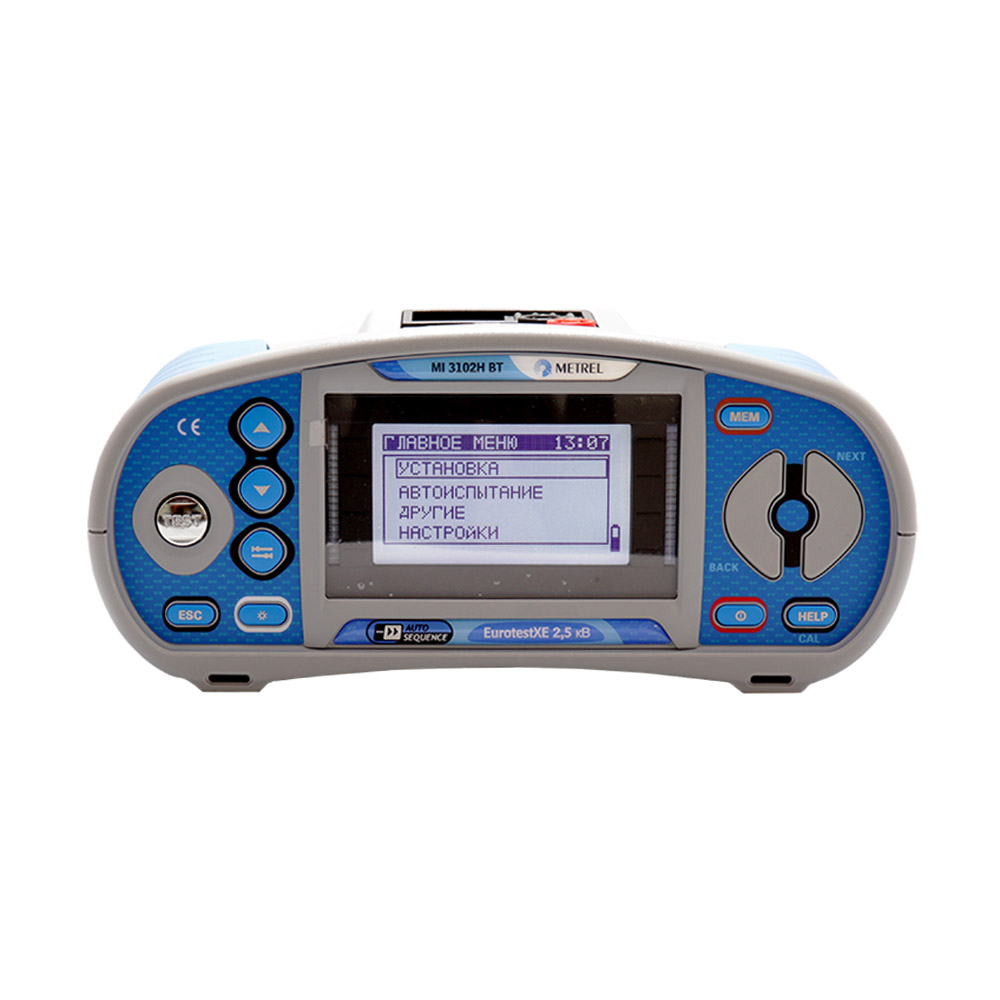

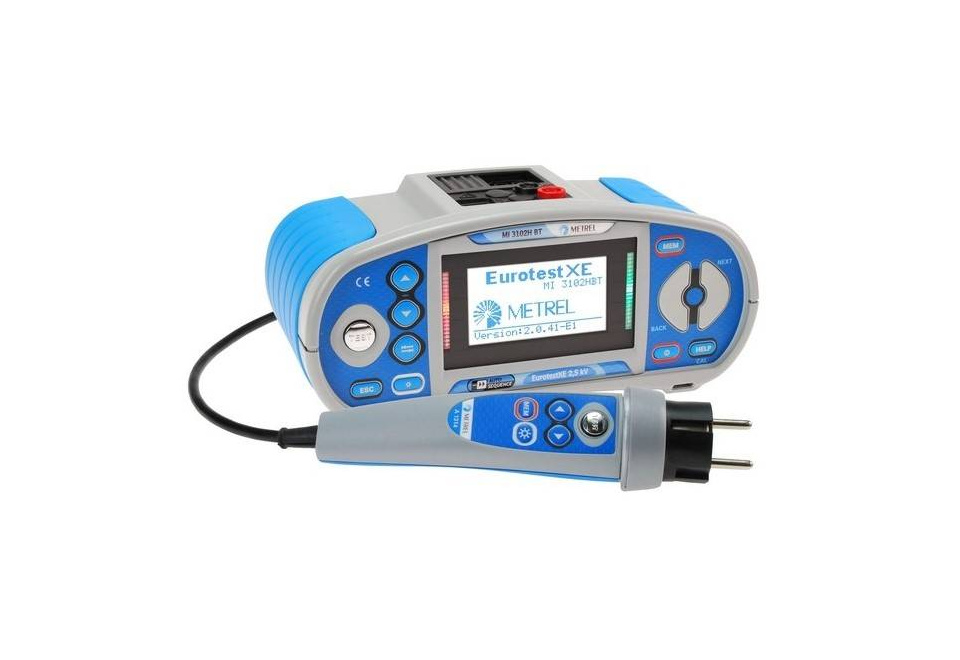

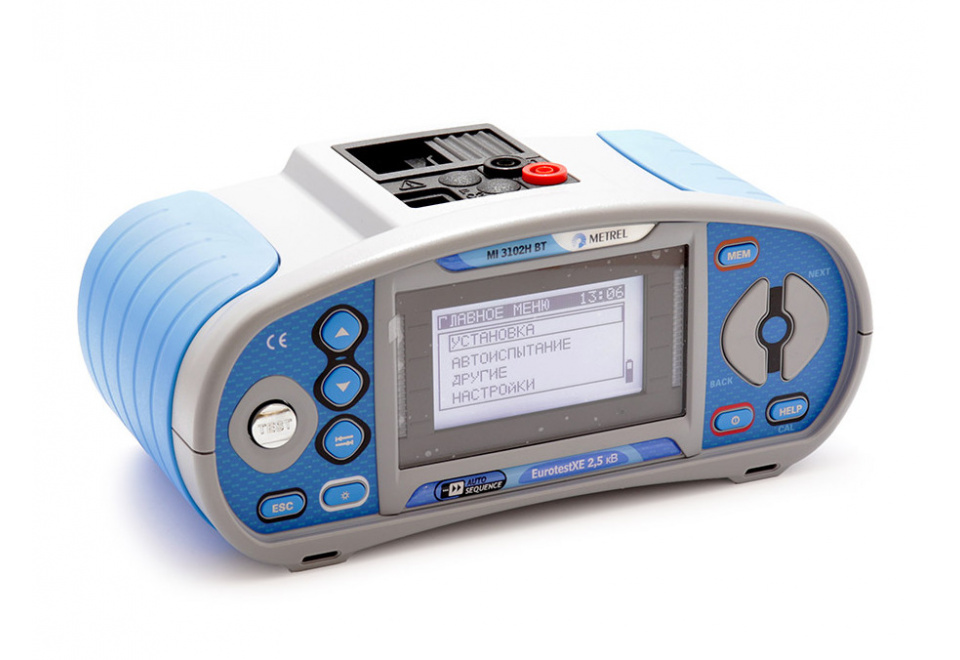

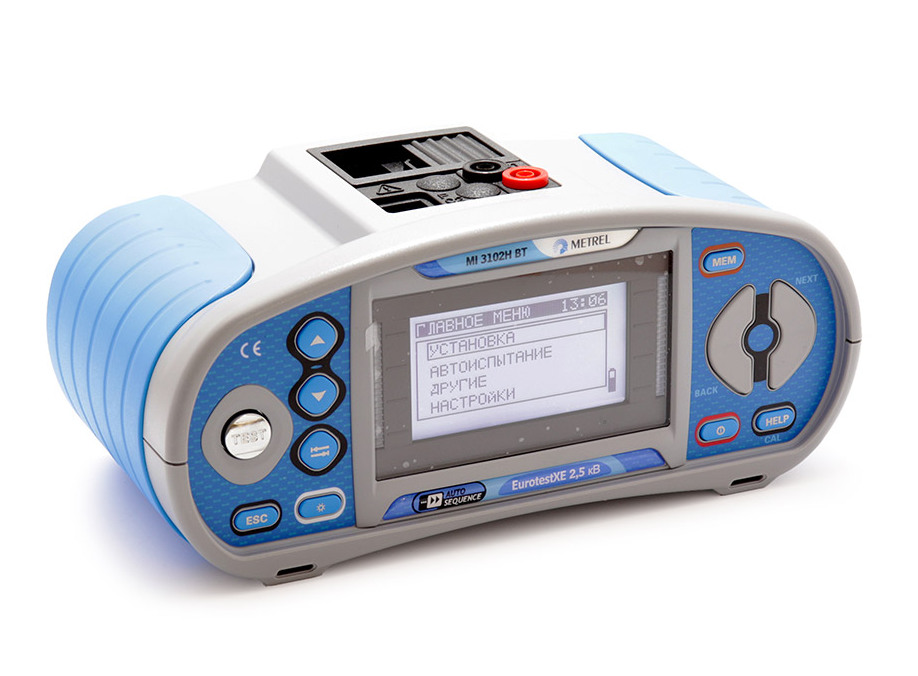

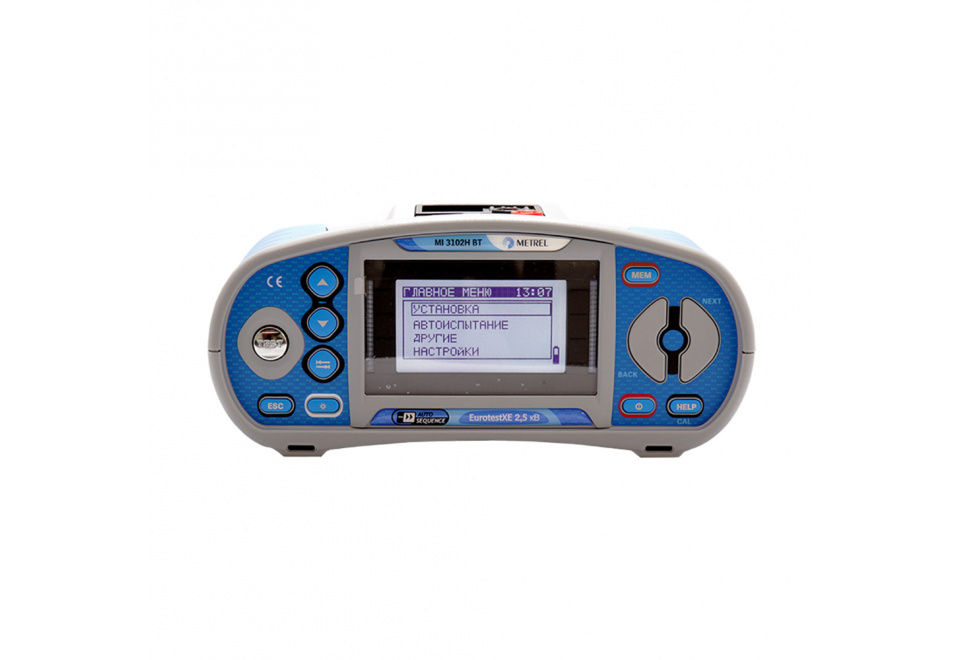

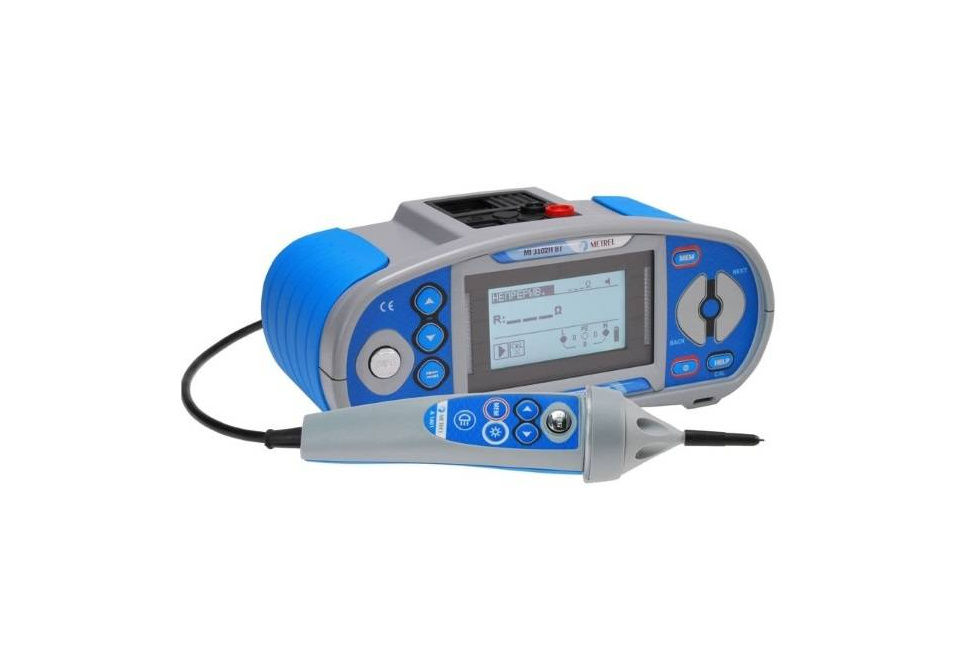

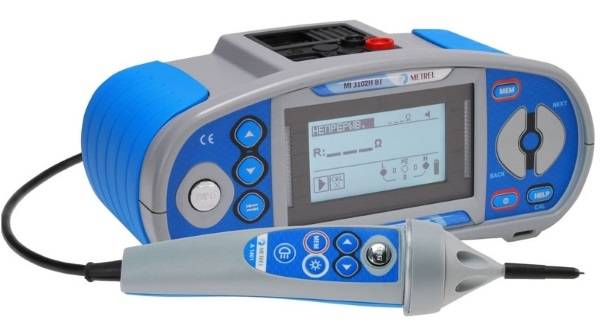

МФУ измеритель электроустановок MI 3102H BT EurotestXE 2,5 кВ
Товар поставляется под заказ
Измеряемые параметры
См. описание
Возможность поверки
Заказывается отдельно
Интервал между поверками
1 год
Гарантия
24 месяца
Производитель
Словения
Внесен в Гос. Реестр СИ РФ
№ 55599-13
Артикул
M3102-15168
MI 3102H BT – новый многофункциональный измерительный прибор, позволяющий провести не только такие стандартные испытания в электроустановках как измерение сопротивления изоляции напряжением до 2,5 кВ, проверка согласования параметров цепи «фаза-ноль» с характеристиками аппаратов защиты, проверка наличия цепи между заземленными электроустановками и элементами заземленной электроустановки, проверка параметров УЗО А, АС и F типов, измерения сопротивления заземляющих устройств (в том числе и 2-клещевым методом), но и измерить удельное сопротивление грунта, активную, реактивную и полную мощности, суммарный коэффициент гармоник, коэффициенты абсорбции и поляризации изоляции.
MI 3102H BT оснащен технологией автоматического тестирования и способен передавать данные на устройства с ОС Android посредством встроенного модуля Bluetooth.
Особенности продукта
- измерение сопротивления изоляции в диапазоне 20 ГОм напряжением до 2500 В;
- измерение коэффициентов абсорбции и поляризации, R60;
- проверка непрерывности защитных проводников;
- измерение полного сопротивления линии и контура и расчет тока короткого замыкания;
- проверка параметров селективных и стандартных УЗО А, АС, F типов с номинальными токами отключения от 10 мА до 1 А;
- измерение сопротивления заземления по 3-проводной схеме;
- измерение сопротивления заземления 2-клещевым методом с помощью опциональных клещей А1018 и А1019;
- измерение удельного сопротивления грунта с помощью опционального адаптера А1199;
- измерение силы тока до 20 А с опциональными клещами А1018 и до 300 А с опциональными клещами А 1391;
- измерение напряжения и частоты;
- измерение активной, реактивной и полной мощности, коэффициента мощности;
- измерение гармонических составляющих напряжения и тока, суммарного коэффициента гармоник напряжения и тока;
- контроль порядка чередования фаз;
- измерение освещенности (опциональные датчики А1172, А1173).
Технические характеристики
| Функция | Диапазон измерения | Разрешение | Погрешность измерения |
|---|---|---|---|
| Сопротивление изоляции (U= 2,5 кВ) | 0,01…19,99 МОм | 0,01 МОм | ±(5 % от измеренного значения + 3 ед. мл. р.) |
| 20,0…199,9 МОм | 0,1 МОм | ±(5 % от измеренного значения) | |
| 200…999 МОМ | 1 МОм | ±(10 % от измеренного значения) | |
| 1,00…19,99 ГОм | 0,01 ГОм | ±(10 % от измеренного значения) | |
| Коэффициенты абсорбции и поляризации | 0,01…9,99 | 0,01 | ±(5% от измеренного значения + 2 ед. мл. р.) |
| 10,0…100,0 | 0,1 | ±(5% от измеренного значения) | |
| Непрерывность защитных проводников (200 мА) | 0,01…19,99 Ом | 0,01 Ом | ±(3 % от измеренного значения + 3 ед. мл. р.) |
| 20,0…99,9 Ом | 0,1 Ом | ±(5 % от измеренного значения) | |
| 100…1999 Ом | 1 Ом | ||
| Полное сопротивление линии/контура | 0,01...9,99 Ом | 0,01 Ом | ±(5 % от измеренного значения + 5 ед. мл. р.) |
| 10,0...99,9 Ом | 0,1 Ом | ||
| 100...999 Ом | 1 Ом | ± 10 % от измеренного значения | |
| 1,00 ...9,99 kОм | 10 Ом | ||
| Полное сопротивление контура без отключения УЗО | 0,01...9,99 Ом | 0,01 Ом | ±(5 % от измеренного значения + 10 ед. мл. р.) |
| 10,0...99,9 Ом | 0,1 Ом | ||
| 100...999 Ом | 1 Ом | ± 10 % от измеренного значения | |
| 1,00 ...9,99 kОм | 10 Ом | ||
| Ток отключения УЗО | 0,2IDN...1,1IDN (тип AC) | 0,05IDN | ±0,1IDN |
| 0,2IDN...1,5IDN (тип A, IDN30 мА) | 0,05IDN | ±0,1IDN | |
| 0,2IDN...2,2IDN (тип A, IDN<30 мА) | 0,05IDN | ±0,1IDN | |
| Время отключения УЗО | 0,1…2000 мс | 0,1 мс | ±3 мс |
| Сопротивление заземления по 3-проводной схеме | 0,01 ...19,99 Ом | 0,01 Ом | ±(5% от измеренного значения + 5 ед. мл. р.) |
| 20,0 ...199,9 Ом | 0,1 Ом | ||
| 200 ...9999 Ом | 1 Ом | ||
| Сопротивление заземления 2-клещевой метод | 0,01 ... 19,99 | 0,01 | ±(10% от измеренного значения + 10 ед. мл. р.) |
| 20,0 ...30,0 | 0,1 | ±(20% от измеренного значения) | |
| 30,1...39,9 | 0,1 | ±(30% от измеренного значения) | |
| Измерение удельного сопротивления грунта | 0,1...99,9 Ом*м | 0,1 Ом*м | Зависит от Re |
| 100...999 Ом*м | 1 Ом*м | ||
| 1,00 ...9,99 kОм*м | 0,01 kОм*м | ||
| 10,0 ...99,9 kОм*м | 0,1 kОм*м | ||
| 100 ...9999 kОм*м | 1 kОм*м | ||
| Сила тока с клещами А1391 | 0,01 ...1,99 А | 0,01 А | ±(3 % от измеренного значения + 3 ед. мл. р.) |
| 2,00 ...19,99 А | 0,01 А | ±(3 % от измеренного значения) | |
| 20,0 …39,9 А | 0,1 А | ±(3 % от измеренного значения) | |
| 40,0 ...299,9 А | 0,1 А | ±(3 % от измеренного значения + 5 ед. мл. р.) | |
| Общие характеристики | Источник питания | 6х1,5В батарей или аккумуляторов АА | |
| Категория перенапряжения | САТ II 1000 В/ CAT III 600В/ CATIV 300В | ||
| Класс защиты | Двойная изоляция | ||
| Интерфейс | BT, USB, RS232 | ||
| Размеры | 230х103х115 мм | ||
| Масса | 1,3 кг | ||

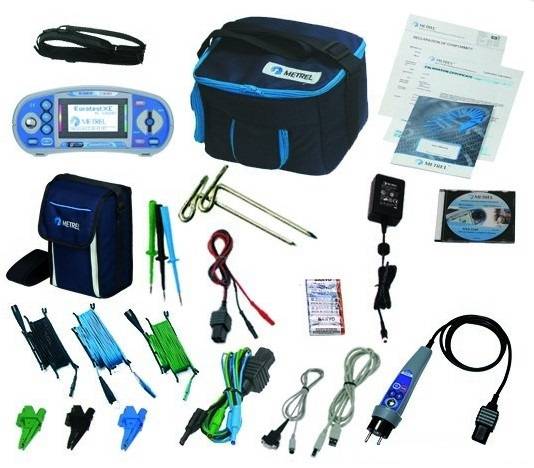

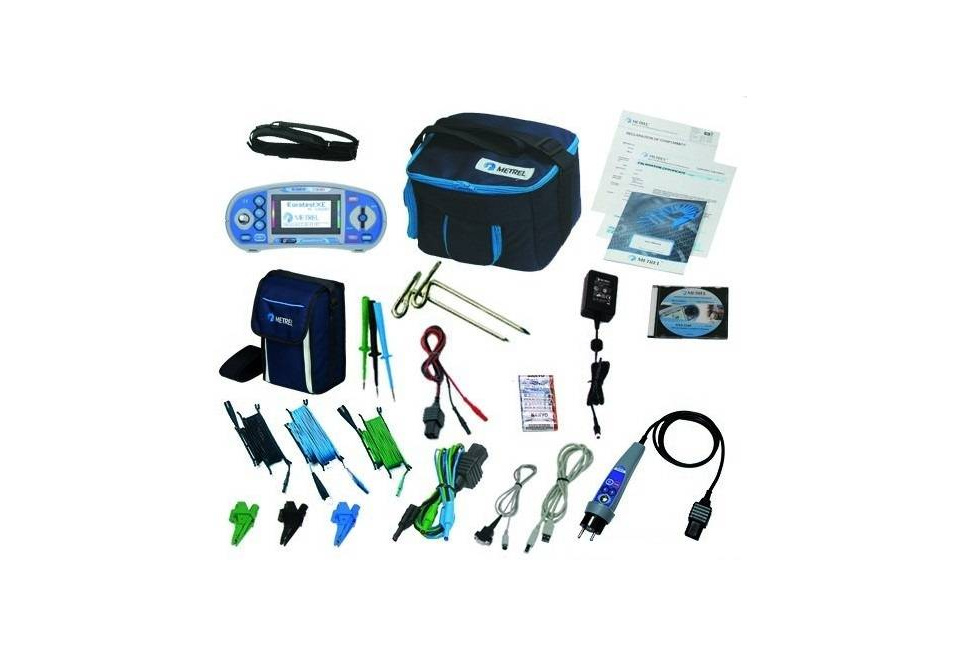

Комплект поставки
- прибор EurotestXE 2,5кВ,
- щуп «коммандер» с вилкой длиной 1,5 м,
- испытательный кабель 2,5 кВ 2-проводной 1,5 м,
- испытательный кабель 3-проводной 1,5 м,
- комплект для измерения сопротивления заземления: кабель 4 м, два кабеля по 20 м, 2 штыря,
- сетевой адаптер и 6 аккумуляторов,
- тестовые наконечники 3 шт.,
- зажимы «крокодил» 3 шт.,
- CD-диск с ПО Eurolink PRO,
- кабель RS232,
- кабель USB,
- сумка для переноски,
- мягкий шейный ремень для переноски,
- руководство по эксплуатации
