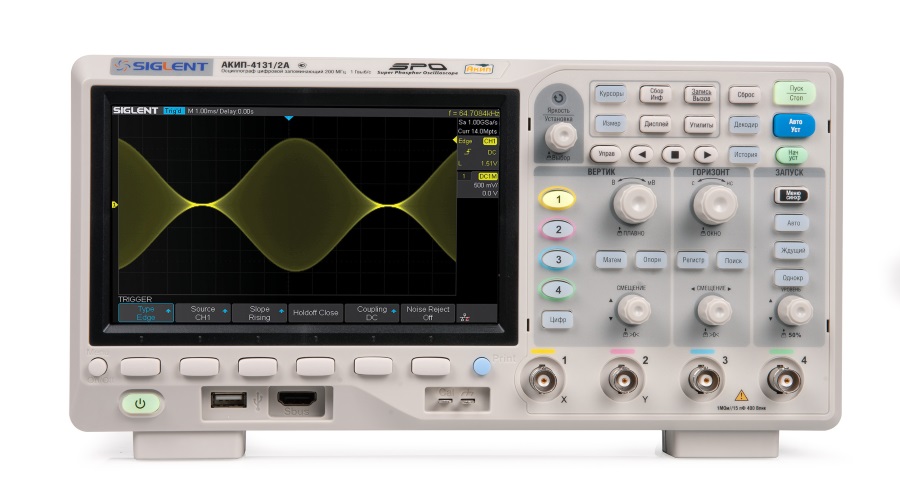

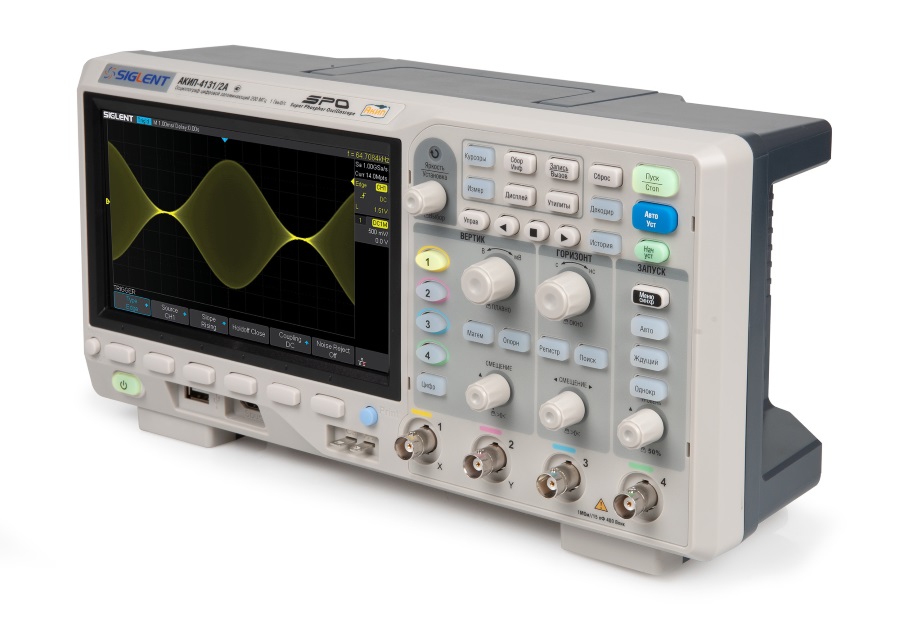

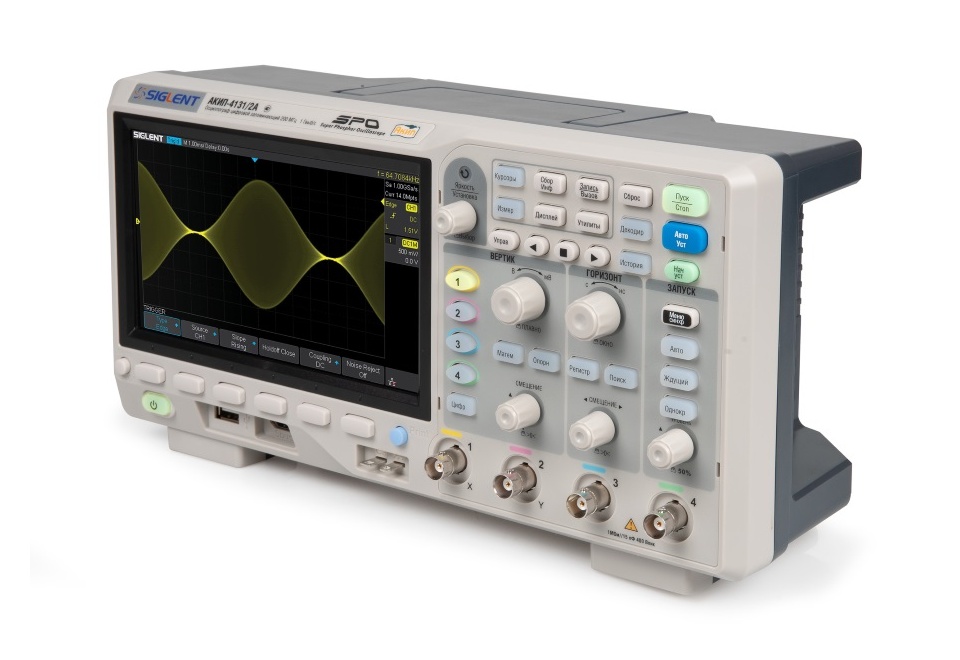

Осциллограф АКИП-4131/2А
Осциллограф АКИП-4131/2А
87115 RUB
Описание
Оциллограф АКИП-4131/2А представляет собой цифровой измерительный прибор, предназначенный для профессионального применения.
Устройство оснащено четырьмя каналами, что позволяет осуществлять одновременное измерение и анализ сигналов с нескольких источников.
Благодаря полосе пропускания до 200 МГц и максимальной частоте дискретизации 1 ГГц осциллограф обеспечивает высокую точность и детализацию получаемых данных.
Максимальный объем памяти, составляющий 14 МБ, позволяет хранить значительное количество информации для последующего анализа и сравнения.
Восьмибитный аналого-цифровой преобразователь (АЦП) гарантирует точность и надежность проводимых измерений.
Особенности осциллографа
- Осциллограф цифровой,
- 4 канала,
- Полоса пропускания 200 МГц,
- Макс. частота дискретизации 1 ГГц,
- Память 7 МБ на канал (14 МБ - при объед.),
- Скорость обновления до 400000 осциллограмм в секунду.
- АЦП 8 бит, до 11 бит в режиме увеличенного разрешения ERES,
- Коэф. отклонения от 500 мкВ/дел,
- Авто- и курсорные измерения (38 парам.),
- Расширенная синхронизация (фронт, скорость нараст., длит., ТВ, рант, логич. шаблон), вход внешн. синхр. интерполяция (Sin X/х, лин.), математика (слож., вычит., умнож., дел., d/ dt, ∫dt, √), БПФ (память 1M), сегментированная память (до 80000 сегментов);
- Режим HISTORY – запись/воспроизв. осциллограмм до 80000 кадров. Cинхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN. Режим «Поисковая машина/ Search».
- Амплитудно-частотный анализ (500 точек).
- Цветной ЖК-дисплей с диаг. 17,8 см (8 х 14 дел; 800×480 точек), интерфейсы USB (сохранение данных/ ДУ), LAN.
Технические характеристики
| Параметр | Значения | |||
|---|---|---|---|---|
| Канал вертикального отклонения | ||||
| Число каналов | 2 | |||
| Полоса пропускания (-3 дБ) | 0…200 МГц | |||
| Время нарастания | ≤ 1,8 нс | |||
| Ограничение ПП | 20 МГц | |||
| Коэффициент отклонения (Коткл.) | 500 мкВ/дел…10 В/дел | |||
| Погрешность установки Коткл. | ≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел | |||
| Диапазон установки смещения | 500 мкВ ~ 150 мВ: ± 2 В; 152 мВ ~ 1,5 В: ± 20 В; 1,52 В ~ 10 В: ± 200 В | |||
| Входной импеданс | 1 МОм (± 2 %) / 18 ± 2 пФ | |||
| Максимальное входное напряжение | 400 Впик (DC+AС пик, ≤ 10 кГц) | |||
| Канал горизонтального отклонения | ||||
| Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел | |||
| Погрешность установки Кразв. | ± 0,0025 % | |||
| Режимы работы | Основной, ZOOM окна, самописец, X-Y | |||
| Синхронизация | ||||
| Источники синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть | |||
| Режимы запуска развертки | Автоматический, ждущий, однократный | |||
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN | |||
| Предзапуск | 0~100% памяти | |||
| Послезапуск | 0…10000 делений | |||
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | |||
| Чувствительность синхронизации | Внутренняя: 0,6 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…200 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…200 МГц) | |||
| Аналого-цифровое преобразование | ||||
| Разрешение по вертикали | 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) | |||
| Частота дискретизации | 500 МГц на канал (1 ГГц при объединении каналов) | |||
| Интерполяция | SinX/x, линейная | |||
| Длина записи | 7 МБ (14 МБ при объединении каналов) | |||
| Пиковый детектор | 1 нс | |||
| Режимы работы | Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократн. | |||
| Курсорные измерения | ||||
| Функции | DU; DT; 1/DT | |||
| Дополнительные возможности | ||||
| Функции по вертикали | Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе | |||
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза | |||
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |||
| Математика | ||||
| Функции | +, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ | |||
| Операторы | Любой аналоговый канал | |||
| Декодирование | ||||
| Формат данных | I2C, SPI, UART/RS232, CAN, LIN | |||
| Дополнительные возможности | ||||
| Режим HISTORY | Сохранение с временными метками до 80000 осциллограмм | |||
| Сегментир. память | До 80.000 сегментов | |||
| Интерфейс | USB, LAN | |||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |||
| Режим X-Y | Х – кан 1, Y – кан 2; разность фаз < 3° до 100 кГц | |||
| Общие данные | ||||
| ЖК-дисплей | Цветной (TFT) SVGA, диагональ 17,8 см, 8 × 14 дел (разреш. 800 × 480) | |||
| Напряжение питания | 100…240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2 | |||
| Рабочая температура | +10…+40°С; влажность ≤ 85% | |||
| Габариты | 312 х 134 х 150 мм | |||
| Масса | 2,5 кг | |||
Технические характеристики
| Количество каналов: | 4 |
| Полоса пропускания, МГц: | 200 |
| Частота дискретизации, Гвыб/сек: | 1 |
| Max длина записи, млн. точек: | 14000000 |
| Внесен в Госреестр РФ: | № 73504-18 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | 4131/2А |
| Производитель: | АКИП |
| Госреестр: | Да |
