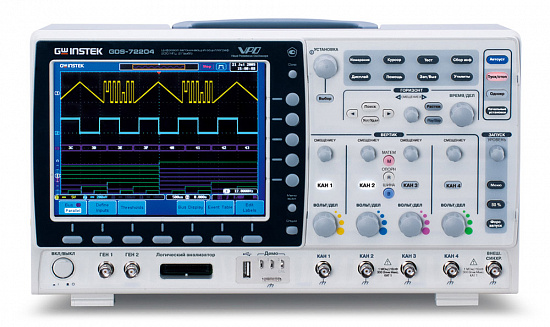

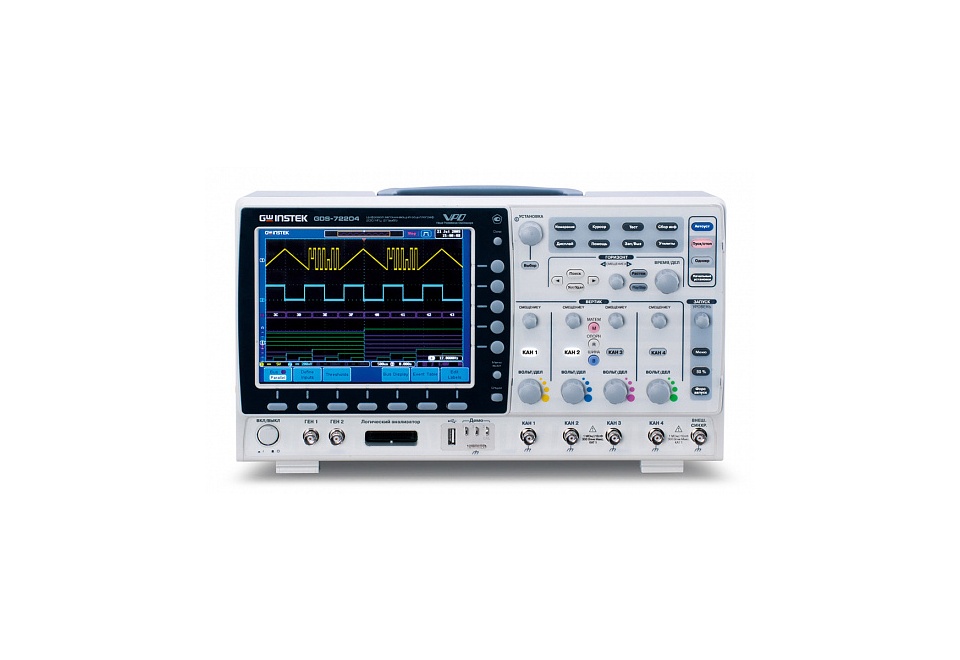

Осциллограф GW Instek GDS-72104
Осциллограф GW Instek GDS-72104
236835
RUB
Описание
Осциллограф GW Instek GDS-72104 – 100-мегагерцовая 4-канальная модель из серии многофункциональных лабораторных измерителей, ориентированных на использование в сфере диагностики и отладки современных радиоэлектронных систем и низкочастотного цифрового оборудования. Прибор оснащен целым рядом функций, которые присущи осциллографам класса Hi-End – поисковой машиной, большим объемом памяти с возможностью объединения каналов и режимом сегментации, крупноразмерным SVGA-дисплеем, расширенным перечнем вариантов запуска синхронизации, полным набором средств анализа и обработки данных и пр.
Технические характеристики
| Канал вертикального отклонения | |
| Число каналов | 4 |
| Полоса пропускания (-3 дБ) | 0…100 МГц |
| Огранич. полосы пропуск. | 20 МГц |
| Коэффициент отклонения (Коткл.) | 1 мВ/дел…10 В/дел |
| Погрешность уст. Коткл. | ± 3% |
| Время нарастания | ≤ 3,5 нс |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ |
| Максимальное входное напряжение | 300 В (DC+AС пик), Кат I |
| Математика | +, -, х; БПФ на участке 1 кб (дБ или мВ с.к.з) |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки Кразв. | ± 0,002 % |
| Режимы работы | Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y |
| Синхронизация | |
| Источники синхросигнала | Любой из каналов, внешний (Ext), сеть, по лог. шине (D0-D15) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); опция - I2C, SPI*, UART, паралл.шина |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
| Чувствительность синхронизации | 0…100 МГц: 1 дел или 1 мВ; 100…200 МГц: 1,5 дел или 15 мВ; 200…300 МГц: 2 дел или 20 мВ |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Частота дискретизации | 1 ГГц на канал (2 ГГц при объединении каналов) |
| Эквивалентная частота дискретизации | 100 ГГц (для периодического сигнала) |
| Интерполяция | Sin X / X |
| Длина записи | 1 МБ на канал (2 МБ при объединении каналов) |
| Пиковый детектор | 2 нс |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. |
| Курсорные измерения | |
| Функции | ΔU; ΔT; 1/ΔT |
| Автоматические измерения | |
| По вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| По горизонтали | f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Функциональный генератор (опция DS2-FGN) | |
| Формы выходного сигнала | Синус, меандр, треугольник |
| Диапазон частот | 0,1Гц …3 МГц (синус, меандр); 0,1Гц …100 кГц (треугольник) |
| Разрешение | 0,1 Гц |
| Регулировка скважности | 20%~80% (только меандр) |
| Выходной уровень | 30 мВпик-пик ….1,5 Впик-пик (на 50 Ом) |
| Пост. смещение | +/-1 В (на 50 Ом) |
| Дополнительные возможности | |
| Интерфейс | USB, RS-232, опционально: GPIB (DS2-GPIB), VGA+LAN (DS2-LAN) |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением). Скорость обновления экрана до 80.000 раз в сек. |
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц |
| Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей |
| Встроенный flash диск | 64 МБ |
| Слоты для установки опций | 2 шт (на задней панели) |
| Логический анализатор I2C, SPI*, UART (опция) | |
| Частота дискретизации | 500 МГц |
| Полоса пропускания | 200 МГц |
| Длина памяти | до 2 МБ/канал |
| Число каналов | 16 кан (D15~D0) или 8 кан (D7~D0) – в зависимости от типа опции ЛА |
| Синхронизация | По фронту, по последовательности, по длительности импульса, по шинам I2C, SPI*, UART, Parallel bus (параллельная шина) |
| Порог срабатывания | TTL, CMOS, ECL, PECL, пользовательский (± 10 В) |
| Макс. входное напряжение | ± 40 В |
| Максимальное напряжение | ± 500 мВ |
| Входное сопротивление | 101 кОм/ 8 пФ |
| Вертикальное разрешение | 1 бит |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT) SVGA, диагональ 20 см, 8 10 дел (разреш. 800 х 600) |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт |
| Габаритные размеры | 380 х 220 х 145 мм |
| Масса | 4,2 кг |
Технические характеристики
| Количество каналов: | 4 |
| Полоса пропускания, МГц: | 100 |
| Внесен в Госреестр РФ: | № 56370-14 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | GDS-72104 |
| Производитель: | GW Instek |
| Госреестр: | Да |
