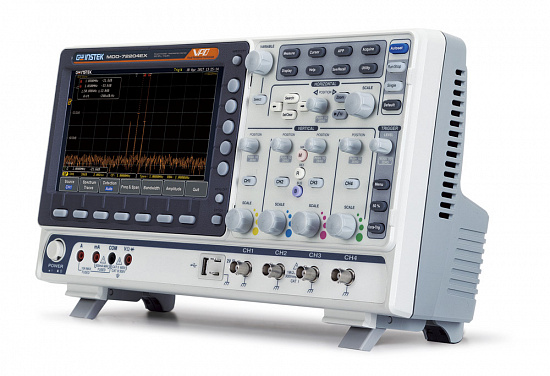

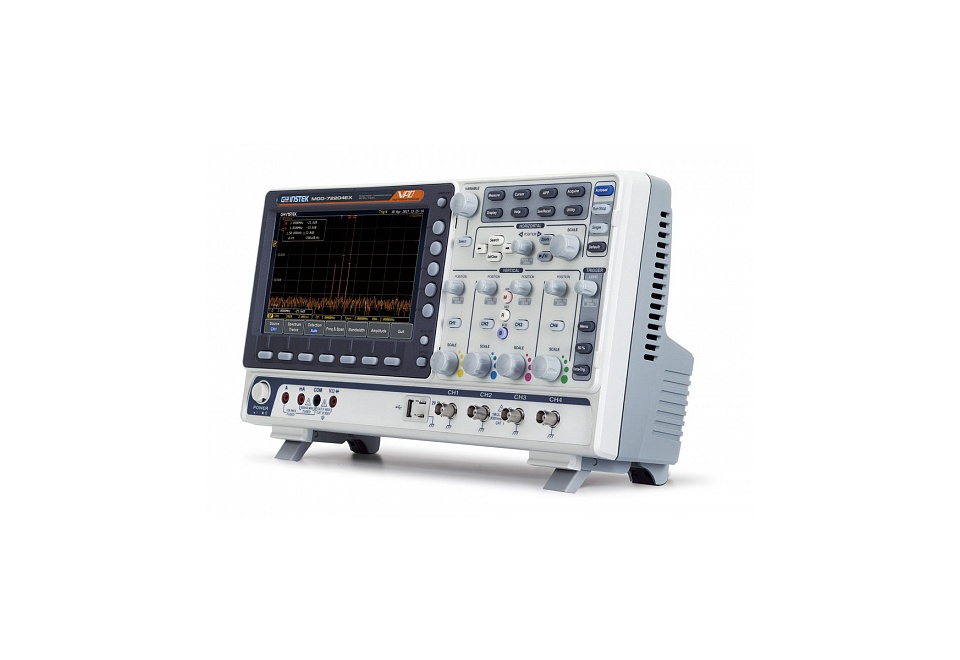

Осциллограф GW Instek MDO-72072EX
Осциллограф GW Instek MDO-72072EX
0
RUB
Описание
Осциллограф GW Instek MDO-72072EX - это двухканальная модель для прикладных исследований, связанных с диагностикой, отладкой и контролем качества электроники, научными и образовательными изысканиями. Некоторые функции, доступные конкурентам только в качестве дорогостоящих опций, уже встроены в прибор, например - режим сегментированной памяти, декодирование и синхронизация интерфейсов UART, CAN/ LIN, I2C.
Модификация EX сочетает в себе возможности 5 устройств: осциллографа, генератора сигналов, анализатора спектра, мультиметра и источника питания (5В/1А). Благодаря такому функционалу модель отличается исключительной универсальностью и вариативностью применения.
GW Instek MDO-72072EX поддерживает множество режимов запусков развертки, которые можно устанавливать как вручную, так и автоматически. Доступны такие режимы сбора данных, как выборка, усреднение и детектор пиков. В автоматическом режиме осциллограф может проводить измерения 38 различных параметров сигнала, в т.ч. временных задержек. Кроме того, пользователь может использовать частотные фильтры, курсоры и математический аппарат, включая БПФ на отрезке до 1МБ, для упрощения работы.
Полученные результаты легко интерпретировать и изучать благодаря большому экрану с настройкой длительности послесвечения и растяжением окна. Сохранение 20 до профилей пользовательских настроек удобно при коллективной работе или часто повторяющихся однотипных операциях.
GW Instek MDO-72072EX снабжен целым рядом функций, значительно расширяющим сферу применения устройства.
- Режим поисковой машины для локализации событий по заданным условиям.
- Долгосрочная регистрация данных с настройкой частоты выборки для поиска редких, бессистемных ошибок и аномалий.
- Интегрированный генератор СПФ позволяет использовать один прибор для подавляющего большинства радиотехнических и сервисных задач, что экономит не только место в лаборатории или мастерской, но и средства.
- Анализатор спектра для исследований частотной области в диапазоне 0 - 500 МГц.
- Интерфейсы LAN/USB для удаленного управления и автоматизации рабочего процесса.
Технические характеристики
| Параметр | Значения |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 + Ext / 4 |
| Полоса пропускания (-3 дБ) | 0…70 МГц |
| Ограничение полосы пропускания | 20 МГц |
| Коэффициент отклонения (Коткл.) | 1 мВ/дел…10 В/дел |
| Погрешность установки Коткл. | ± 3 % (± 5 % при Коткл 1 мВ/дел ) |
| Время нарастания | ≤ 5 нс |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ |
| Максимальное входное напряжение | 300 Вскз, кат. I |
| Математика | +, -, х; ÷, пользоват. редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) |
| Полярность | Нормальная, инверсия |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел (Roll) |
| Погрешность установки Кразв. | ± 0,005 % (на каждом интервале ≥ 1 мс) |
| Режимы работы | основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y (для 4-х кан.) |
| Режим X-Y | Х – кан 1; Y – 3; разность фаз < 3° до 100 кГц |
| Синхронизация | |
| Источники синхросигнала | любой из каналов, сеть, внеш. (Ext только в 2 кан. мод.) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный (single Sequence) |
| Виды синхронизации | по фронту, рант, по длительности импульса, ТВ (video), по событию (1…65535), попеременно (ALT); отложенная (4 нс…10 с), по шине; по ск. нарастания и спада, пред- (10 дел.) и послезапуск (2,000,000 дел) |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, АС (закр.), DC (откр.) |
| Чувствительность синхронизации | 1 дел |
| Аналого-цифровое преобразование и сбор данных | |
| Разрешение по вертикали | 8 бит |
| Частота дискретизации | 2 кан. модель: 1 ГГц/канал 4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал |
| Интерполяция | SinX/x, линейная |
| Длина записи (Максимальная) | 10 МБ/ на кан (29.000 сегментов) |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение (2…256), однократно |
| Межсегментное время | 0,41 мкс |
| Максимальная скорость обновления | до 120.000 осц./с |
| Курсорные измерения | |
| Функции | DU; DT; 1/DT (ед. измерения сек., Гц, град.°, отношение %) |
| Автоматические измерения (38 параметров) | |
| Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза (°) |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Анализатор спектра | |
| Диапазон частот | 0 (DC)…500 МГц (макс. вход. частота 500 МГц – некалибрована) |
| Полоса обзора | 1 кГц ~ 500 МГц (макс.) |
| Диапазон перестройки фильтров полосы пропуск. ПЧ по уровню -3 дБ | 1Гц ~ 500 кГц (макс.) |
| Диапазон установки опорного уровня | -50 дБм … +40 дБм (с шагом 5 дБм) |
| Единицы измерения уровня | дБм, дБВскз, линейное СКЗ |
| Положение по горизонтали | -12 дел. … +12 дел. шкалы |
| Вертикальная шкала | 1 дБ/дел. … 20 дБ/дел. (шаг 1-2-5) |
| Средний уровень собственных шумов относительно 1 мВт | < -50 дБм, при 1 В/дел. и усреднении Avg: 16 < -70 дБм, при 100 мВ/дел. и усреднении Avg: 16 < -90 дБм, при 10 мВ/дел. и усреднении Avg: 16 |
| Гармонические искажения | < 40 дБн (2-го порядка); < 45 дБн (3-го порядка) |
| Тип представления результатов на экране | нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256) |
| Тип детектора (график) |
мгновенного значения (Sample); положительного пика (+Peak); отрицательного пика (-Peak), усреднение (Average) |
| Типы окон преобразования Фурье (БПФ фактор) | Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68). |
| Генератор сигналов произвольной формы | |
| Диапазон частот | 0,1Гц…25 МГц (синус), до 15 МГц (прямоуг./ импульс), до 1 МГц (пила) |
| Частота дискретизации | 200 МГц |
| Разрешение ЦАП | 14 бит |
| Число каналов | 2 |
| Амплитуда | 10 мВ …2, 5 В п-п (на 50 Ом); 20 мВ … 5 В п-п (на выс.ом. нарг./ HighZ) |
| Максимальное разрешение | 1 мВ |
| Формы сигнала (13 типов) | синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненц. нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac |
| Дополнительные возможности | |
| Интерфейс | USB, LAN |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме имитации аналогового осциллографа (обновление экрана до 120.000 осц./ с). |
| Память (запись/считывание) | 24 осциллограммы; 20 профилей настройки |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT) WVGA, диагональ 20 см, 8×10 дел (разреш. 800 × 480) |
| Послесвечение экрана | 16 мс – 4 с (регулируемое) или бесконечность |
| Таймер (календарь) | Дата/ время (в т.ч. для сохраняемых данных) |
| Цифровой регистратор | Максимальный интервал записи – до 1000ч |
| Объем внутренней памяти | 32 М |
| Рабочие условия | 0°…+50°С, при относ. влажности ≤ 80% |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) |
| Габариты | 384 × 208 × 127 мм |
| Масса | 3 кг |
Технические характеристики
| Количество каналов: | 2 |
| Полоса пропускания, МГц: | 70 |
| Частота дискретизации, Гвыб/сек: | 1 |
| Max длина записи, млн. точек: | 10000000 |
| Внесен в Госреестр РФ: | № 70936-18 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | MDO-72072EX |
| Производитель: | GW Instek |
| Госреестр: | Да |
