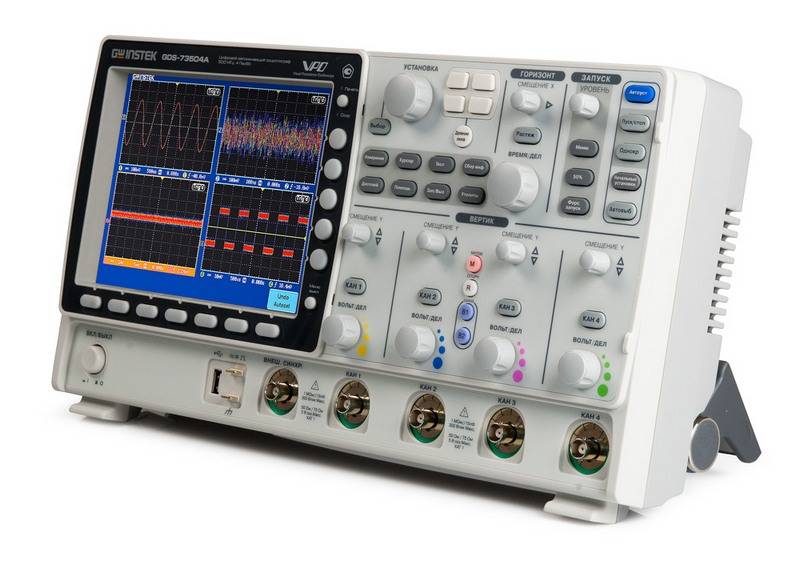

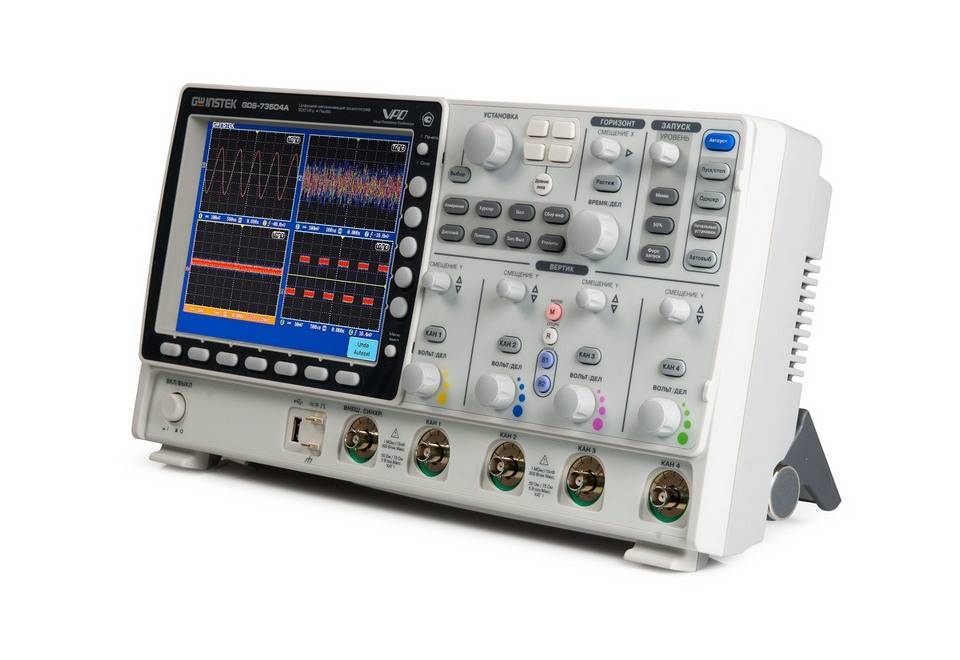

Осциллограф GW Instek GDS-73502A
Осциллограф GW Instek GDS-73502A
380095
RUB
Описание
Осциллограф GW Instek GDS-73502A - представитель самой модифицированной категории 73000 в серии функциональных бюджетных осциллографов от GW Instek. Оснащен 2 входными каналами и пропускной способностью 500 МГц. В моделях данной серии реализована инновационная технология VPO, то есть визуального отображения осциллограмм в аналоговом режиме. Компактные размеры позволяют транспортировать прибор.
Особенности
- Количество каналов 2
- Полоса пропускания 500 МГц
- Максимальная частота дискретизации: 5 ГГц (эквивалентная 100 ГГц)
- Объем памяти 25 К на канал
- 27 видов автоматических измерений, курсорные измерения
- Функций математики: сложение, вычитание, умножение
- Частотный анализ: БПФ
- Память: 24 осциллограмм, 20 профилей настроек
- Выход калибратора
- Интерфейсы: USB 2.0 (для управления и сохранения), RSR-232, LAN, (GPIB - опция)
- Подключение внешнего дисплея (VGA выход)
- Функция "Разделенный экран" и предпросмотр осциллограмм в файловой системе
- Вывод данных на печать (поддержка моделей PictBrige)
- 20 см, цветной SVGA (800×600) TFT-дисплей с регулируемой яркостью
Цифровой осциллограф позволяет отображать на экране одновременно 4 рабочих окна, благодаря чему вы можете оперативно переключаться между четырьмя категориями сигналов для эффективного и полноценного анализа сложных сигналов. Кроме этого, можно в фоновом режиме отобразить результаты исследования без потери полезных данных.
В такой работе, как проведение анализа электрооборудования, оперативность очень важна. Особенно, если приходится иметь дело с большим наличием файлов. Для оперативного поиска в памяти GW Instek GDS-73502A нужной осциллограммы предусмотрена функция предпросмотра в окне “PreView”, что значительно сокращает время анализа.
Технические характеристики
| Характеристика | Параметр | Значения |
|---|---|---|
| Канал вертикального отклонения | Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…500 МГц | |
| Ограничение полосы | до 20 МГц/100 МГц/ 200 МГц/350 МГц в зависимости от модели | |
| Коэф. отклонения (Коткл.) | 2 мВ/дел…1 В/дел (шаг 1-2-5) при 50/75 Ом 2 мВ/дел…5 В/дел (шаг 1-2-5) при 1 МОм |
|
| Погрешность установки Коткл. | ± 3 % | |
| Связь по входу | Открытый, закрытый, земля | |
| Время нарастания | ≤ 700 пс | |
| Входной импеданс | 50 Ом, 75 Ом/ 1 МОм (± 2 %) / 16 пФ | |
| Макс. входное напряжение | 5 В скз при 50/75 Ом/ 300 В (DC+AС пик, до 1 кГц) при 1МОм | |
| Математика | +, -, х, дел.; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кБ | |
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки Кразв. | ± 0,02 % | |
| Режимы работы | Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y | |
| синхронизация | Источники синхросигнала | Кан 1, кан 2, кан 3, кан 4, сеть, внешний (Ext) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65000), попеременно (ALT); опция - I2C, SPI, UART |
|
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |
| Чувствительность синхронизации | 0…50 МГц: 1 деление или 1 мВ; 50…150 МГц: 1,5 деление или 15 мВ; 150…350 МГц: 2 деления или 20 мВ; 350…500 МГц: 2,5 деления или 25 мВ | |
| Аналого-цифровое преобразование | Разрешение по вертикали | 8 битa |
| Максимальная частота дискретизации | 4 ГГц | |
| Эквив. частота дискретиз. | 100 ГГц (для периодического сигнала) | |
| Длина записи | 25 К (на канал) | |
| Пиковый детектор | 2 нс | |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение (2 /…/ 256), накопление (100мс…10с, беск.) | |
| Курсорные измерения | Функции | DU; DT; 1/DT |
| Автоматические измерения | Функции по вертикали | Uпик-пик; Uампл; Uсред; Uср.кв.; -U; +U; U макс.; U мин.; выбросы на вершине и в паузе (4 параметра) |
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза | |
| Измерение t задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |

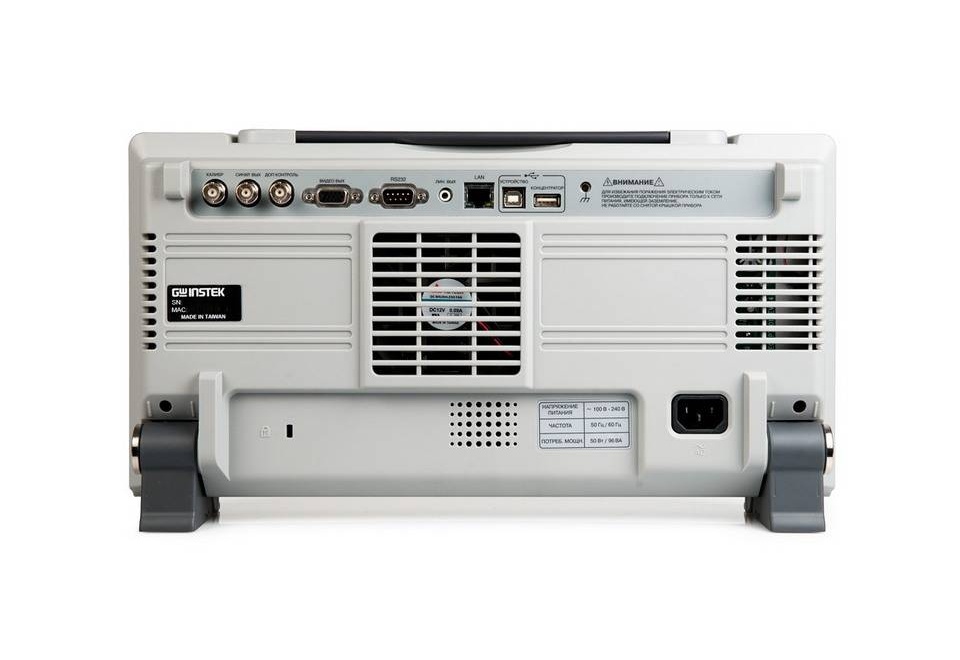

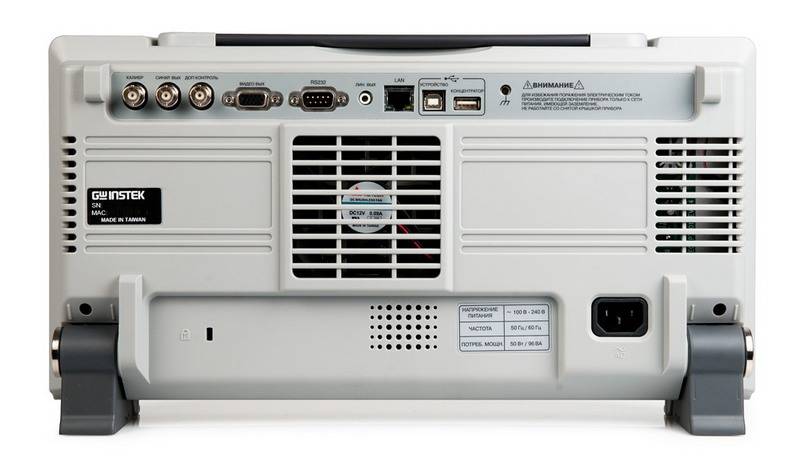

| Дополнительные возможности | Интерфейс | USB, RS-232, LAN, GPIB (опция), SVGA out |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением). Скорость обновления экрана до 3.000 раз в сек. | |
| Разделение экрана (Split Window) |
Наблюдение сигналов в 2-х отдельных окнах с возможностью независимых регулировок параметров в каждом из каналов | |
| Режим X-Y | Х – кан 1, кан 3; Y – кан 2, кан 4; разность фаз < 3° до 100 кГц | |
| Внутренняя память | 24 осциллограммы, 20 профилей настроек (запись/ считывание) | |
| Встроенный flash диск | 64 мБ | |
| Линейный выход | 3,5 мм (stereo jack) сигнальный аудиовыход режима доп. контроля | |
| измерение мощности и пкэ (опция DS3-PWR) |
Измерение | Uскз, U пик факт (Vcf), частота, Iскз, I пик факт (Icf), мощность (активная, реактивная, полная), коэф. мощности (PF), угол сдвига фаз (U/I) |
| Гармоники | Частота, Амплитуда, Ампл. скз, фаза, КГ (THD-F), КНИ (THD-R), скз/RMS | |
| Пульсации | Ток, напряжение (U/ I) | |
| Пусковой ток (In-rush) | Первый пик, второй пик. | |
| анализ сигналов шин I2C, SPI, UART (опция DS3-SBD) | SPI** | Синхр. и декод. по шине (SS/ MOSI/ MISO или MOSI/ MISO) |
| I2C | Синхр.. по шине (параметры): старт/ перезапуск/ стоп/ пропадание ACK/ адрес (7 или 10 бит)/ данные или Адрес/ данные | |
| UART | Синхронизация по шине (параметры): Tx стартовый бит, Rx старт.бит, Tx конец пакета End of Packet, Rx End of Packet, Tx Data, Rx Data, Tx Parity Error, and Rx Parity. | |
| Общие данные | ЖК-дисплей | Цветной (TFT), диагональ 20 см, 8 ? 10 дел (разрешение 800 ? 600) |
| Напряжение питания | 100…240 В, 47…63 Гц (автовыбор) | |
| Потребл. мощность | 96 Вт | |
| Габаритные размеры | 400 x 200 x 130 мм | |
| Масса | 4 кг | |
| Комплект поставки | Шнур питания (1), делитель1:10 (2/4 по числу каналов), РЭ (1) | |
| Опции | ПО анализа электроэнергии DS3-PWR (ПКЭ, гармоники, пульсации, пусковой ток), ПО анализа сигналов шин I2C, SPI, UART (синхр./декод.), интерфейс GPIB GUG-001 (кабель конвертерUSB-GPIB), GSC-008 - мягкая сумка для транспортировки и хранения |
** Примечание: Для работы на шине SPI требуется модель с 3 входными каналами (GDS-73354, GDS-73354, GDS-73354, GDS-73504).
Технические характеристики
| Количество каналов: | 2 |
| Полоса пропускания, МГц: | 500 |
| Частота дискретизации, Гвыб/сек: | 4 |
| Max длина записи, млн. точек: | 25000 |
| Внесен в Госреестр РФ: | № 69232-17 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | GDS-73502A |
| Производитель: | GW Instek |
| Госреестр: | Да |
