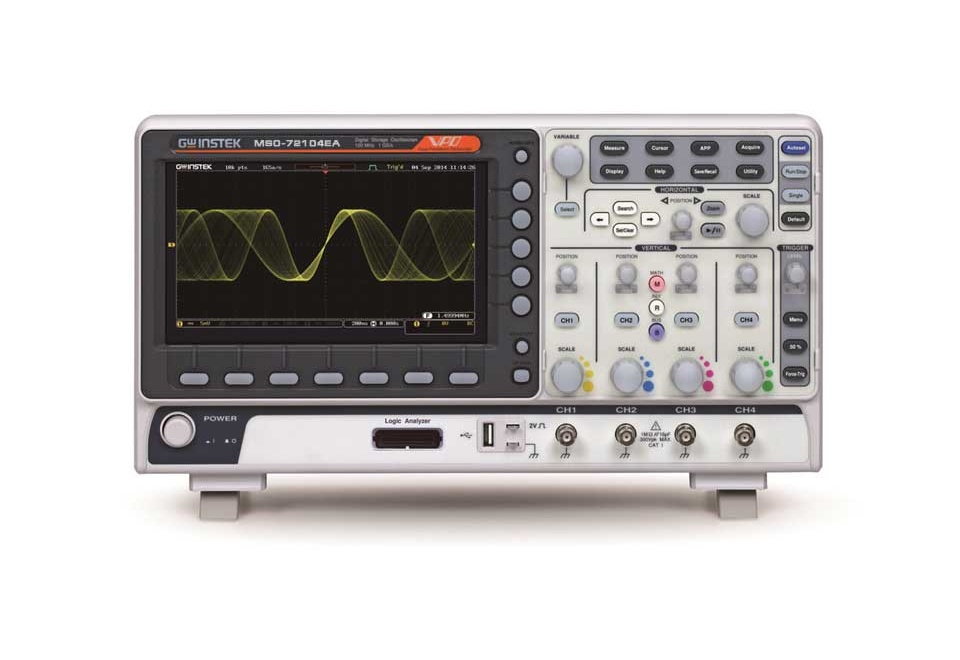

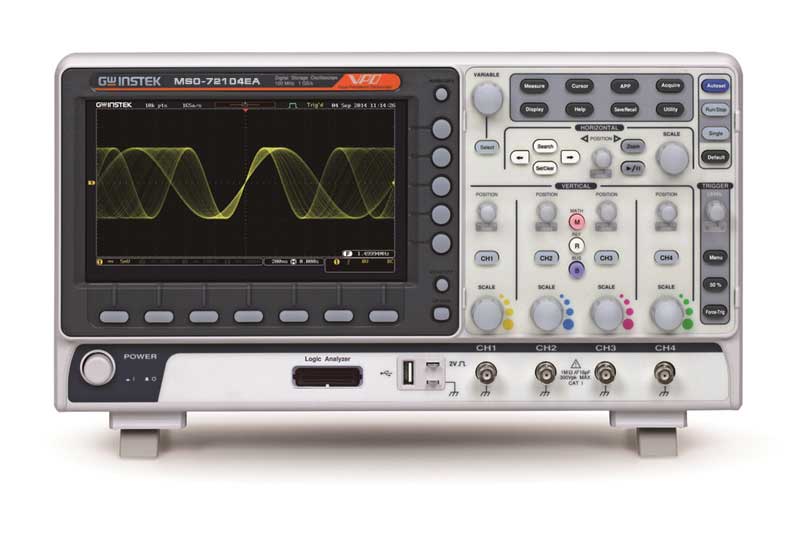

Осциллограф GW Instek MSO-72102EA
Осциллограф GW Instek MSO-72102EA
168910
RUB
Описание
Осциллограф MSO-72102EA представляет собой осциллограф, предназначенный для комплексного анализа смешанных сигналов.
Ключевой особенностью прибора является интегрированный 16-канальный логический анализатор с глубиной памяти 10 мегабайт на канал. Данная функция позволяет осуществлять сбор данных с большого количества цифровых сигналов или логических пакетов.
Осциллограф MSO-72102EA оснащен функциями поиска и идентификации заданных сигналов, что существенно упрощает процесс анализа и отладки.
В дополнение к этому, прибор обеспечивает декодирование и анализ сигналов различных интерфейсных шин, таких как I2C, SPI, UART, CAN и LIN.
Цифровые каналы осциллографа характеризуются высокой чувствительностью и возможностью записи длинных сообщений.
MSO-72102EA предлагает полный набор инструментов для анализа смешанных сигналов и отладки электронных устройств по доступной цене.
Особенности
- 16-канальный логический анализатор имеет глубину памяти 10 МВыборок на канал
- Минимальная чувствительность на входе логического анализатора ± 250 мВ.
- Стандартные функции синхронизации и декодирования шин: I2C, SPI, UART (RS232 / 422/485) и шину CAN / LIN.
- Встроенный двухканальный генератор сигналов произвольной формы с частотой 25 МГц и с возможностью модуляции.
- Вертикальное разрешение 14 бит;
- Частота дискретизации 200 МГц;
- 6 стандартных выходных сигналов (синусоидальный, прямоугольный, импульсный, линейный, постоянный, шумовой) и 7 определяемых пользователем сигналов (sinc, гауссовский, лоренц, экспоненциальный рост, экспоненциальный спад, полусинус/ Haversine, кардио ритм);
- Типы модуляций: AM / FM / FSK
- Выходной уровень 20 мВ ... 5 В п-п
Технические характеристики
| Характеристика | Параметр | Значения |
|---|---|---|
| Канал вертикального | Число каналов | 2 |
| отклонения | Полоса пропускания (-3 дБ) | 0…100 МГц |
| Огранич. полосы пропуск. | 20 МГц | |
| Коэф. отклонения (Коткл.) | 1 мВ/дел…10 В/дел | |
| Погрешность установки Коткл. | ± 3 % | |
| Время нарастания | ≤ 3,5 нс | |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ | |
| Макс. входное напряжение | 300 В (DC+AС пик), Кат I | |
| Математика | +, -, х; ?, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) | |
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки Кразв. | ± 0,005 % | |
| Режимы работы | Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y | |
| синхронизация | Источники синхросигнала | любой из каналов, внеш. (Ext только 2 кан. мод.), сеть |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине; по скорости нарастания и спада. | |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |
| Чувствительность синхр. | 1 дел | |
| Аналого-цифровое преобразование | Разрешение по вертикали | 8 бит |
| Частота дискретизации | 2 кан. модель: 1 ГГц/канал 4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал |
|
| Интерполяция | SinX/x | |
| Длина записи (макс.) | 10 МБ/ на кан | |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. | |
| Курсорные измерения | Функции | DU; DT; 1/DT |
| Автоматические измерения | Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза | |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| Логический анализатор | Максимальная вх. частота | 200 МГц |
| Частота дискредитации | 1 ГГц/ на кан | |
| Число каналов | 16 (D0-D15) | |
| Длина памяти (макс.) | 10 МБ/ на кан | |
| Общий объем | 2 ГБ | |
| Синхронизация | по фронту, по последовательности (Pattern), по длит. импульса Последов. шины (I2C, SPI, UART(RS232/ 422/ 485), паралл. шины CAN/ LIN |
|
| Порог срабатывания | TTL, CMOS (5В, 3.3В, 2.5В), ECL, PECL, 0V + опред. пользователем | |
| Генератор сигналов произвольной формы ( MSO-72хххEA) |
Максимальная частота | 25 МГц |
| Частота дискретизации | 200 МГц | |
| Разрешение ЦАП | 14 бит | |
| Число каналов | 2 | |
| Формы сигнала | синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненциальное нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac | |
| Амплитуда | 20 мВ … 5 В п-п | |
| Дополнительные возможности | Интерфейс | USB, LAN |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 120.000 осц./ с. | |
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц | |
| Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей | |
| Общие данные | ЖК-дисплей | Цветной (TFT) WVGA, диагональ 20 см, 8 ? 10 дел (разреш. 800 х 480) |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) | |
| Габариты, масс | 384 х 208 х 127 мм, 2,8 кг | |
| Комплект поставки | Шнур питания (1), осц. делитель 1:1/1:10 (2/4 по числу каналов), GTL-16E (16-кан лог. пробник), соед. кабель GTL-110 (2, BNC-BNC, для мод. MSO-72хххEA), РЭ (1) |
Технические характеристики
| Количество каналов: | 2 |
| Полоса пропускания, МГц: | 100 |
| Частота дискретизации, Гвыб/сек: | 1 |
| Max длина записи, млн. точек: | 10000000 |
| Внесен в Госреестр РФ: | № 68026-17 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | MSO-72102EA |
| Производитель: | GW Instek |
| Госреестр: | Да |
