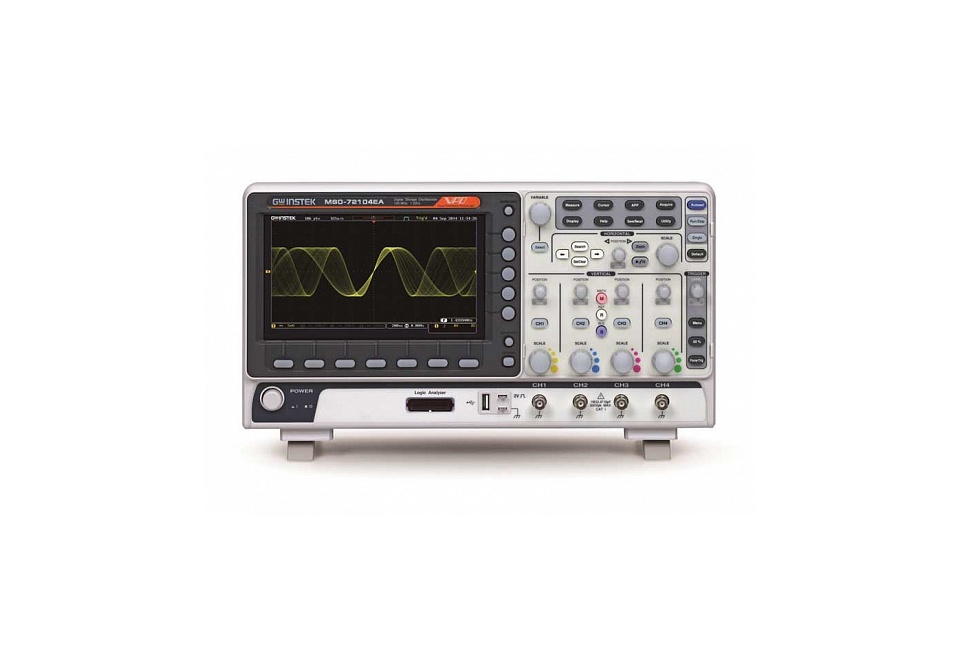

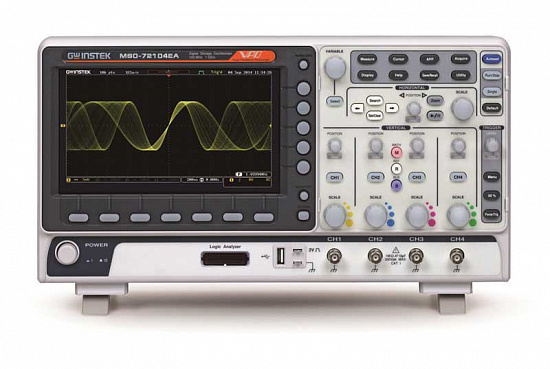

Осциллограф GW Instek MSO-72104E

Госреестр

Сертифицированная продукция

5000+ товаров в каталоге

Доставляем по всей России и СНГ

Работаем напрямую с производителями

Описание Характеристики Доставка Оплата

Описание

Осциллограф GW Instek MSO-72104E - 4-канальный прибор со значением полосы пропускания до 100 МГц. Кроме всех стандартных функций осциллографов, модели данной серии отличаются режимами поисковой машины и наличием режима сегментированной памяти. Устройство также оснащено 16-канальным логическим анализатором. Наличие VGA-выхода позволяет подключать к осциллографу внешний экран, что может быть полезно в образовательных целях или при удаленном исследовании.

Особенности

Частота дискретизации для однократного сигнала 1000 МГц.
Полностью русифицированное меню существенно упрощает обращение с осциллографом.
TFT-дисплей с разрешением 800*600 пикселей и диагональю 8”.
Изолированный USB-разъем для соединения с ПК.

Технические характеристики

Характеристика	Параметр	Значения
Канал вертикального	Число каналов	4
отклонения	Полоса пропускания (-3 дБ)	0…100 МГц
	Огранич. полосы пропуск.	20 МГц
	Коэф. отклонения (Коткл.)	1 мВ/дел…10 В/дел
	Погрешность установки Коткл.	± 3 %
	Время нарастания	≤ 3,5 нс
	Входной импеданс	1 МОм (± 2 %) / 16 пФ
	Макс. входное напряжение	300 В (DC+AС пик), Кат I
	Математика	+, -, х; ?, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з)
Канал горизонтального отклонения	Коэф. развертки (Кразв.)	1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
	Погрешность установки Кразв.	± 0,005 %
	Режимы работы	Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y
синхронизация	Источники синхросигнала	любой из каналов, внеш. (Ext только 2 кан. мод.), сеть
	Режимы запуска развертки	Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине; по скорости нарастания и спада.
	Связь входа синхронизации	ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
	Чувствительность синхр.	1 дел
Аналого-цифровое преобразование	Разрешение по вертикали	8 бит
	Частота дискретизации	2 кан. модель: 1 ГГц/канал 4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал
	Интерполяция	SinX/x
	Длина записи (макс.)	10 МБ/ на кан
	Режимы работы	Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн.
Курсорные измерения	Функции	DU; DT; 1/DT
Автоматические измерения	Функции по вертикали	Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
	Функции по горизонтали	f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза
	Измерение задержки	FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Логический анализатор	Максимальная вх. частота	200 МГц
	Частота дискредитации	1 ГГц/ на кан
	Число каналов	16 (D0-D15)
	Длина памяти (макс.)	10 МБ/ на кан
	Общий объем	2 ГБ
	Синхронизация	по фронту, по последовательности (Pattern), по длит. импульса Последов. шины (I2C, SPI, UART(RS232/ 422/ 485), паралл. шины CAN/ LIN
	Порог срабатывания	TTL, CMOS (5В, 3.3В, 2.5В), ECL, PECL, 0V + опред. пользователем
Генератор сигналов произвольной формы ( MSO-72хххEA)	Максимальная частота	25 МГц
	Частота дискретизации	200 МГц
	Разрешение ЦАП	14 бит
	Число каналов	2
	Формы сигнала	синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненциальное нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac
	Амплитуда	20 мВ … 5 В п-п
Дополнительные возможности	Интерфейс	USB, LAN
	Автоустановка	В/дел, с/дел, параметры синхросигнала
	Технология VPO	Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 120.000 осц./ с.
	Режим X-Y	Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
	Внутренняя память	Запись/считывание: 24 осциллограммы; 20 профилей
Общие данные	ЖК-дисплей	Цветной (TFT) WVGA, диагональ 20 см, 8 ? 10 дел (разреш. 800 х 480)
	Напряжение питания	100…240 В, 48…63 Гц (автовыбор)
	Габариты, масс	384 х 208 х 127 мм, 2,8 кг
	Комплект поставки	Шнур питания (1), осц. делитель 1:1/1:10 (2/4 по числу каналов), GTL-16E (16-кан лог. пробник), соед. кабель GTL-110 (2, BNC-BNC, для мод. MSO-72хххEA), РЭ (1)

Технические характеристики

Количество каналов:	4
Полоса пропускания, МГц:	100
Частота дискретизации, Гвыб/сек:	1
Max длина записи, млн. точек:	10000000
Внесен в Госреестр РФ:	№ 68026-17
Возможность поверки:	Заказывается отдельно
Интервал между поверками:	1 год
Гарантия:	12 месяцев
Модель:	MSO-72104E
Производитель:	GW Instek
Госреестр:	Да
