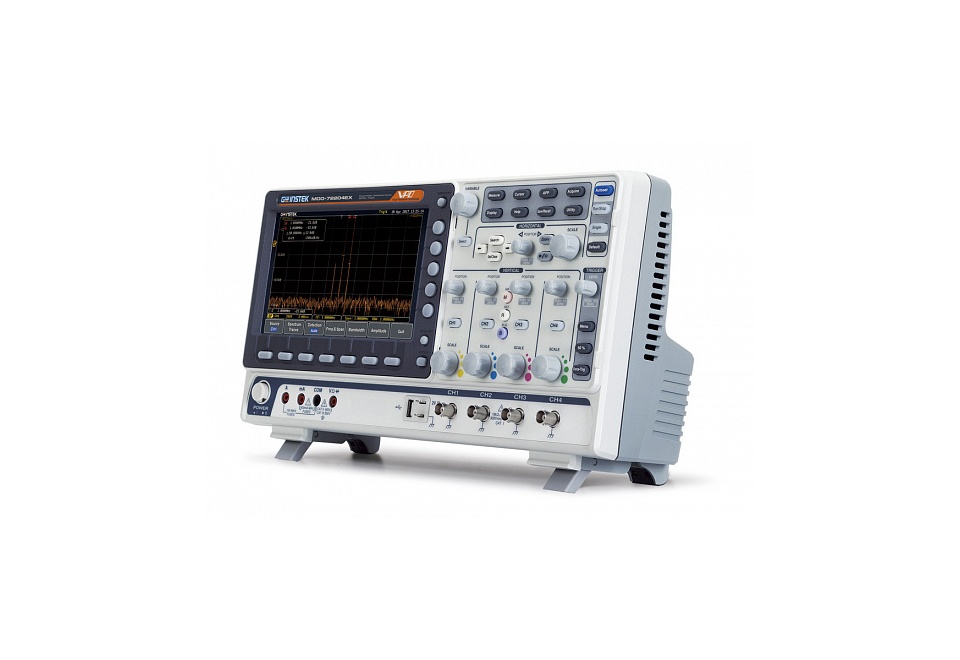

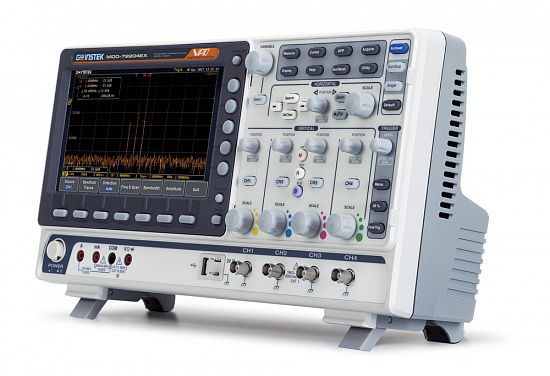

Осциллограф GW Instek MDO-72104EX
Осциллограф GW Instek MDO-72104EX
0 RUB
Описание
Осциллограф GW Instek MDO-72104EX - комбинированный прибор, совмещающий в себе возможности не только осциллографа, но и мультиметра, источника питания и генератора СПФ. Обширный функционал устройства позволяет использовать его как для лабораторных исследований, так и для образовательных целей.
Особенности
- 4 входных канала.
- Полоса пропускания 100 МГц.
- Максимальный параметр частоты дискретизации 1 ГГц.
- Изолированный LAN- и USB-разъемы для соединения с внешними устройствами.
Мультиметр, разрядность которого составляет до 5000, позволяет GW Instek MDO-72104EX проводить обширный спектр исследований электрооборудования. В отличие от многих стандартных осциллографов, которые способны измерять напряжение с погрешностью около 3%, цифровой осциллограф выполняет эту функцию с погрешностью всего 0,1 %.
За счет деления осциллограммы на настраиваемое пользователем число сегментов сокращается расстояние между синхроимпульсами. При этом при обнаружении несистемного сбоя вы можете отобразить на экране именно его без лишней информации. Также этот режим позволяет проводить автоматические измерения и статистику по каждому сегменту. При этом все результаты исследования можно отобразить в виде таблиц или гистограмм на дисплее GW Instek MDO-72104EX, а также перенести на внешнюю карту памяти для дальнейшей обработки.
Технические характеристики
| Параметр | Значения |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 + Ext / 4 |
| Полоса пропускания (-3 дБ) | 0…100 МГц |
| Ограничение полосы пропускания | 20 МГц |
| Коэффициент отклонения (Коткл.) | 1 мВ/дел…10 В/дел |
| Погрешность установки Коткл. | ± 3 % (± 5 % при Коткл 1 мВ/дел ) |
| Время нарастания | ≤ 3,5 нс |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ |
| Максимальное входное напряжение | 300 Вскз, кат. I |
| Математика | +, -, х; ÷, пользоват. редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) |
| Полярность | Нормальная, инверсия |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел (Roll) |
| Погрешность установки Кразв. | ± 0,005 % (на каждом интервале ≥ 1 мс) |
| Режимы работы | основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y (для 4-х кан.) |
| Режим X-Y | Х – кан 1; Y – 3; разность фаз < 3° до 100 кГц |
| Синхронизация | |
| Источники синхросигнала | любой из каналов, сеть, внеш. (Ext только в 2 кан. мод.) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный (single Sequence) |
| Виды синхронизации | по фронту, рант, по длительности импульса, ТВ (video), по событию (1…65535), попеременно (ALT); отложенная (4 нс…10 с), по шине; по ск. нарастания и спада, пред- (10 дел.) и послезапуск (2,000,000 дел) |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, АС (закр.), DC (откр.) |
| Чувствительность синхронизации | 1 дел |
| Аналого-цифровое преобразование и сбор данных | |
| Разрешение по вертикали | 8 бит |
| Частота дискретизации | 2 кан. модель: 1 ГГц/канал 4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал |
| Интерполяция | SinX/x, линейная |
| Длина записи (Максимальная) | 10 МБ/ на кан (29.000 сегментов) |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение (2…256), однократно |
| Межсегментное время | 0,41 мкс |
| Максимальная скорость обновления | до 120.000 осц./с |
| Курсорные измерения | |
| Функции | DU; DT; 1/DT (ед. измерения сек., Гц, град.°, отношение %) |
| Автоматические измерения (38 параметров) | |
| Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза (°) |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Анализатор спектра | |
| Диапазон частот | 0 (DC)…500 МГц (макс. вход. частота 500 МГц – некалибрована) |
| Полоса обзора | 1 кГц ~ 500 МГц (макс.) |
| Диапазон перестройки фильтров полосы пропуск. ПЧ по уровню -3 дБ | 1Гц ~ 500 кГц (макс.) |
| Диапазон установки опорного уровня | -50 дБм … +40 дБм (с шагом 5 дБм) |
| Единицы измерения уровня | дБм, дБВскз, линейное СКЗ |
| Положение по горизонтали | -12 дел. … +12 дел. шкалы |
| Вертикальная шкала | 1 дБ/дел. … 20 дБ/дел. (шаг 1-2-5) |
| Средний уровень собственных шумов относительно 1 мВт | < -50 дБм, при 1 В/дел. и усреднении Avg: 16 < -70 дБм, при 100 мВ/дел. и усреднении Avg: 16 < -90 дБм, при 10 мВ/дел. и усреднении Avg: 16 |
| Гармонические искажения | < 40 дБн (2-го порядка); < 45 дБн (3-го порядка) |
| Тип представления результатов на экране | нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256) |
| Тип детектора (график) | мгновенного значения (Sample); положительного пика (+Peak); отрицательного пика (-Peak), усреднение (Average) |
| Типы окон преобразования Фурье (БПФ фактор) | Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68). |
| Генератор сигналов произвольной формы | |
| Диапазон частот | 0,1Гц…25 МГц (синус), до 15 МГц (прямоуг./ импульс), до 1 МГц (пила) |
| Частота дискретизации | 200 МГц |
| Разрешение ЦАП | 14 бит |
| Число каналов | 2 |
| Амплитуда | 10 мВ …2, 5 В п-п (на 50 Ом); 20 мВ … 5 В п-п (на выс.ом. нарг./ HighZ) |
| Максимальное разрешение | 1 мВ |
| Формы сигнала (13 типов) | синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненц. нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac |
| Дополнительные возможности | |
| Интерфейс | USB, LAN |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме имитации аналогового осциллографа (обновление экрана до 120.000 осц./ с). |
| Память (запись/считывание) | 24 осциллограммы; 20 профилей настройки |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT) WVGA, диагональ 20 см, 8×10 дел (разреш. 800 × 480) |
| Послесвечение экрана | 16 мс – 4 с (регулируемое) или бесконечность |
| Таймер (календарь) | Дата/ время (в т.ч. для сохраняемых данных) |
| Цифровой регистратор | Максимальный интервал записи – до 1000ч |
| Объем внутренней памяти | 32 М |
| Рабочие условия | 0°…+50°С, при относ. влажности ≤ 80% |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) |
| Габариты | 384 × 208 × 127 мм |
| Масса | 3 кг |
Технические характеристики
| Количество каналов: | 4 |
| Полоса пропускания, МГц: | 100 |
| Частота дискретизации, Гвыб/сек: | 1 |
| Max длина записи, млн. точек: | 10000000 |
| Внесен в Госреестр РФ: | № 70936-18 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 12 месяцев |
| Модель: | MDO-72104EX |
| Производитель: | GW Instek |
| Госреестр: | Да |
