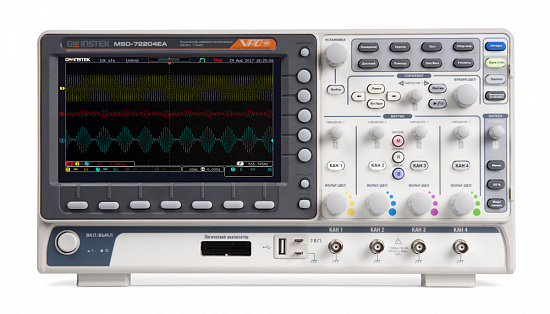

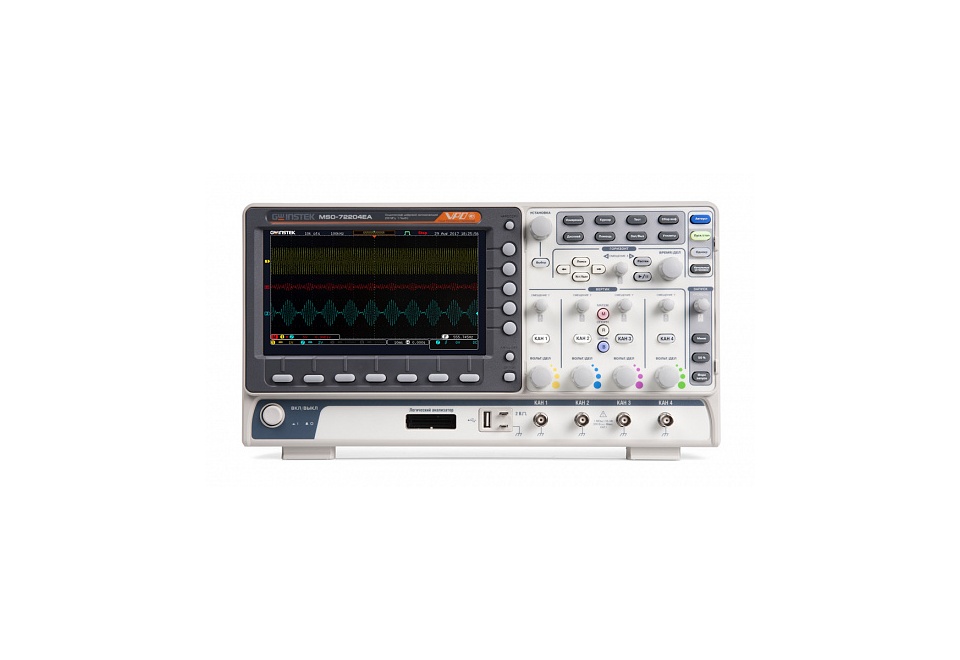

Осциллограф GW Instek MSO-72204EA
Осциллограф GW Instek MSO-72204EA - 4-канальный прибор с пропускной способностью до 200 МГц. Как и все в этой серии, устройство отличается наличием режимов поисковой машины и режима сегментированной памяти, а также обладает генератором сигналов произвольной формы с максимальной частотой 25 МГц и 16-канальным логическим анализатором.
Особенности
- Диапазон частоты дискретизации от 0 до 200 МГц.
- Полностью русифицированное меню существенно упрощает обращение с осциллографом и сокращает время на освоение функций.
- Сохранение в памяти до 24 осциллограмм.
- Изолированный USB-разъем для соединения с ПК.
- TFT-дисплей диагональю 20 см.
Режим “поисковой машины”
Функционирование в этом режиме позволяет GW Instek MSO-72204EA идентифицировать редкие события и помехи в сигнале по заданным пользователем условиям, например, по фронту, срезу и продолжительности сигнала. При этом все события наглядно отображаются в верхней части дисплея. Для переключения между событиями можно использовать регуляторные кнопки на фронтальной части корпуса. Данная функция значительно сокращает время поиска аномалий и упрощает эксплуатацию цифрового осциллографа.
Режим сегментированной памяти
Данная функция делит осциллограмму на устанавливаемое пользователем число сегментов. Этот режим позволяет сократить расстояние между синхроимпульсами, а при обнаружении редкого события - отобразить на экране именного его без другой информации. Также этот режим позволяет осциллографу GW Instek MSO-72204EA проводить автоматические измерения и статистику по каждому сегменту. При этом все измерения можно отобразить в виде таблиц или гистограмм на дисплее устройства. Результаты можно перенести на внешнюю карту памяти для дальнейшей обработки.
Технические характеристики
MSO-72204EA | |
---|---|
Тип осциллографа | Цифровой |
Число каналов | 4 |
Полоса пропускания | 200 МГц |
Максимальная частота дискретизации | 1 ГГц |
Максимальный объем памяти | 10 МБ |
АЦП (бит) | 8 |
Сопротивление входа | 1 МОм |
Логические каналы | 16 |
Особенности | Технология VPO |
Интерфейс | USB, LAN |
Дисплей | TFT, диагональ 20 см, разрешение 800х480 |
Масса (кг) | 2,8 |
