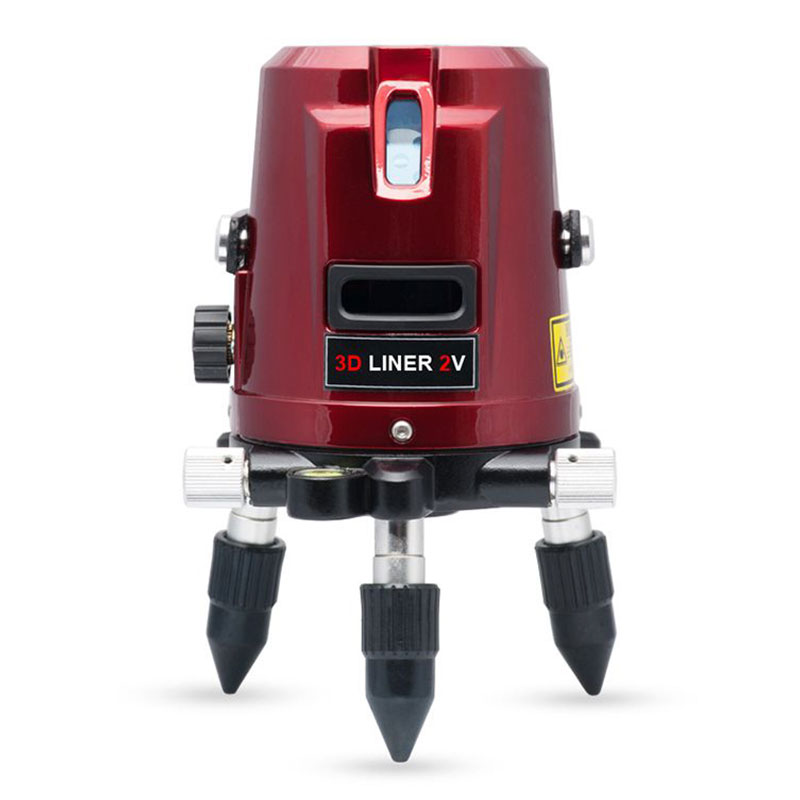

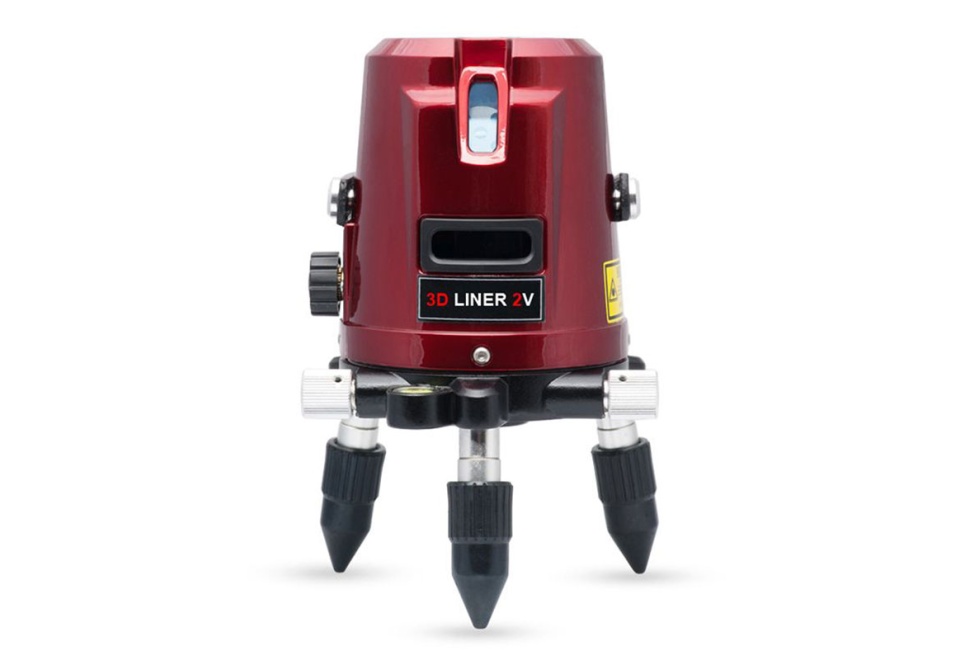

Лазерный уровень (нивелир) ADA 3D LINER 2V
Лазерный уровень (нивелир) ADA 3D LINER 2V
0
RUB
Описание
Линейный лазерный нивелир ADA 3D LINER — это удобный и эффективный прибор для горизонтальной и вертикальной разметки. С помощью ADA 3D LINER 2V Вы можете быстро провести одну или несколько взаимно перпендикулярных вертикальных линий и горизонтальную линию для проведения работ внутри помещения и на улице.
Нивелир ADA 3D LINER 2V строит 2 вертикальные линии (2V), 1 горизонтальную (Н), точку отвеса (D).
Приемник может применяться в радиусе до 50м — для применения на улице. ADA 3D Liner имеет компенсатор для быстрого самовыравнивания. Компенсатор работает в диапазоне до ±3°.
При отклонении прибора от горизонтальной плоскости более, чем на ±2° включается сигнализация (мигание излучателей).
Механизм точной регулировки поворота облегчает точное наведение прибора.
Компенсатор блокируется автоматически при выключении питания. Это защищает его от воздействия вибрации во время перемещения.
Технические характеристики
| Тип лазерного уровня | линейный |
|---|---|
| Количество горизонтальных плоскостей | 1 |
| Горизонтальный угол развёртки | 180° |
| Количество вертикальных плоскостей | 2 |
| Вертикальный угол развёртки | нет данных |
| Точность | ±2 мм на 10 м |
| Диапазон работы | до 40 м |
| Диапазон работы с приёмником | до 70 м |
| Цвет лазерного луча | красный |
| Тип компенсатора | маятниковый |
| Система автоматического выравнивания (Диапазон работы компенсатора) | ± 3° |
| Лазерный отвес (Точка отвеса) | есть |
| Построение наклонных линий | нет |
| Крепление на штатив | 5/8'' |

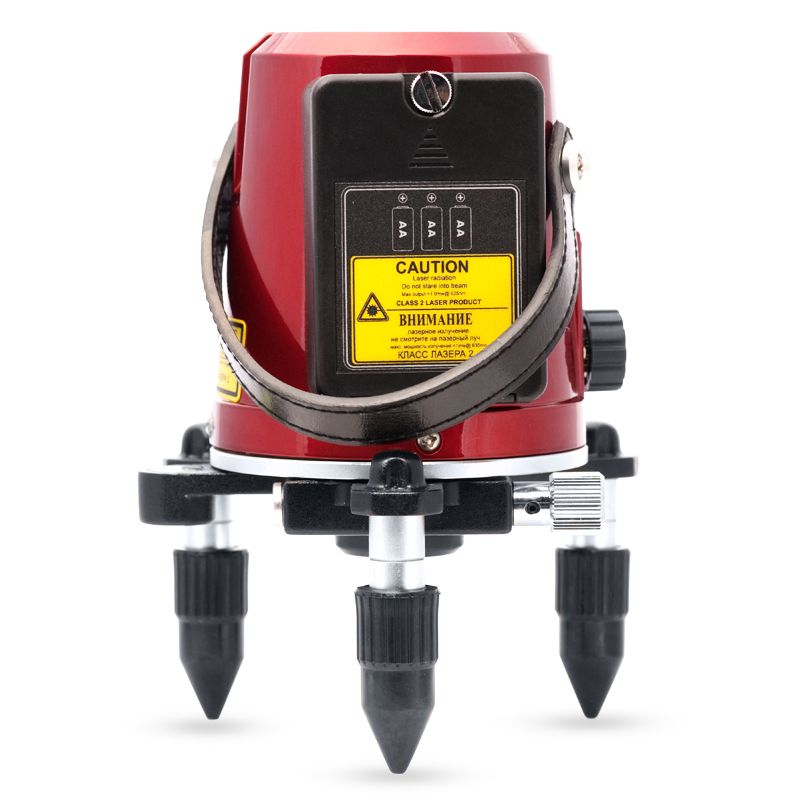

| Элементы питания | 3 х АА (1,5 В) |
| Время автономной работы | до 8 ч |
| Класс лазера | 2 |
| Длина волны | 635 нм |
| Мощность | < 1 мВт |
| Индикация | визуальная (свет) |
| Степень защиты от пыли и влаги | IP51 |
| Диапазон рабочей температуры | от -10° до +45°С |
| Температура хранения | от -20° до +60°С |
| Размеры | 165 x 100 x 105 мм |
| Вес | 0.9 кг |

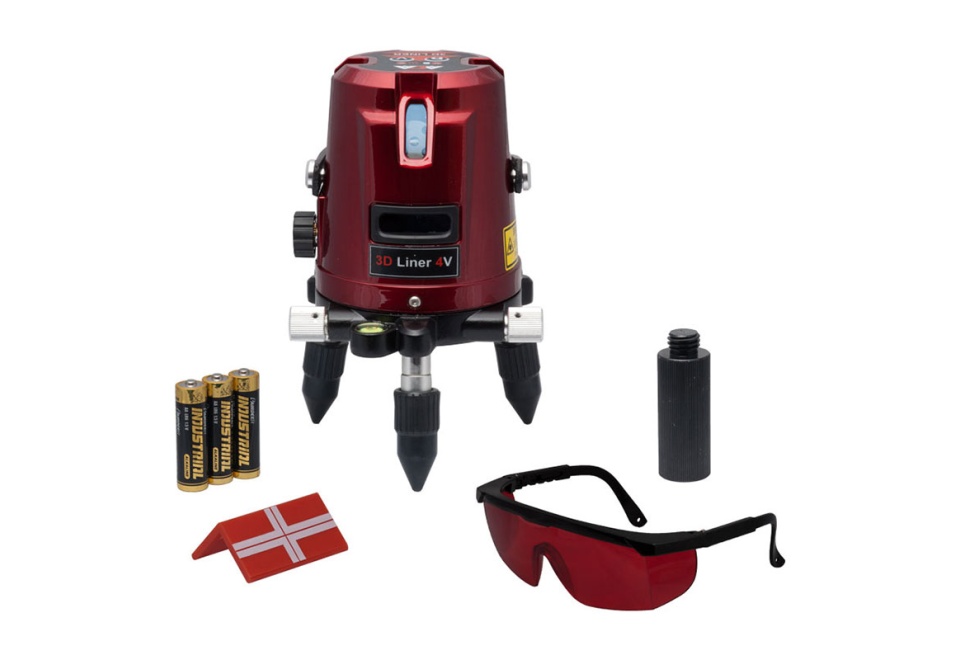

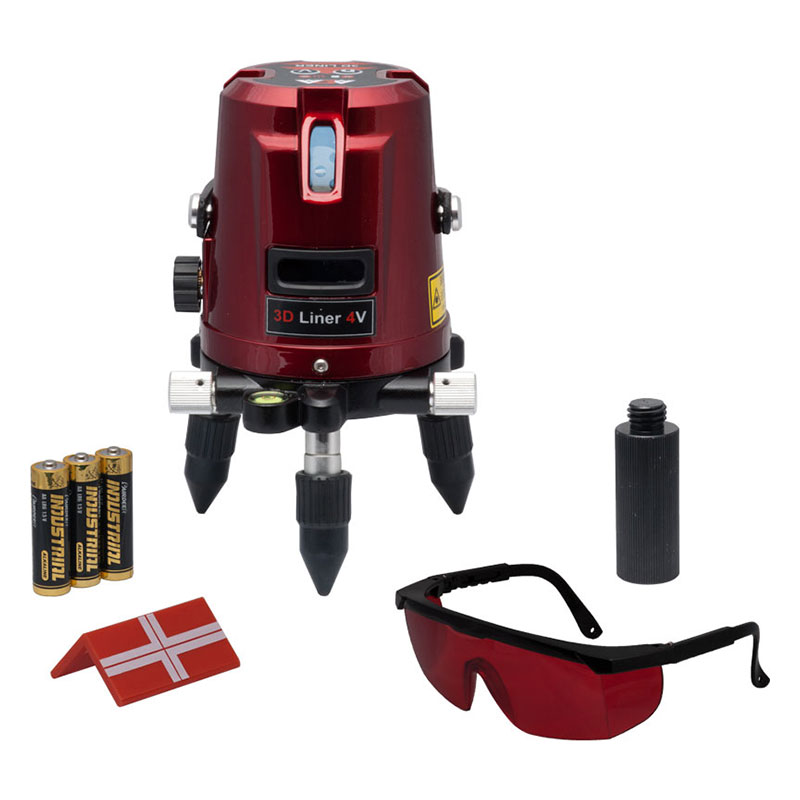

Комплект поставки
- Лазерный нивелир
- Кейс транспортировочный
- Инструкция
- Лазерные очки
- Батарейки
- Винт-удлинитель
- Магнитная мишень
Технические характеристики
| Количество горизонтальных плоскостей: | 1 |
| Количество вертикальных плоскостей: | 2 |
| Горизонтальный угол развёртки: | 180° |
| Точность: | ±2 мм |
| Внесен в Госреестр РФ: | Нет |
| Дальность: | 70 м |
| Цвет луча: | Красный |
| Гарантия: | 12 месяцев |
| Производитель: | ADA |
