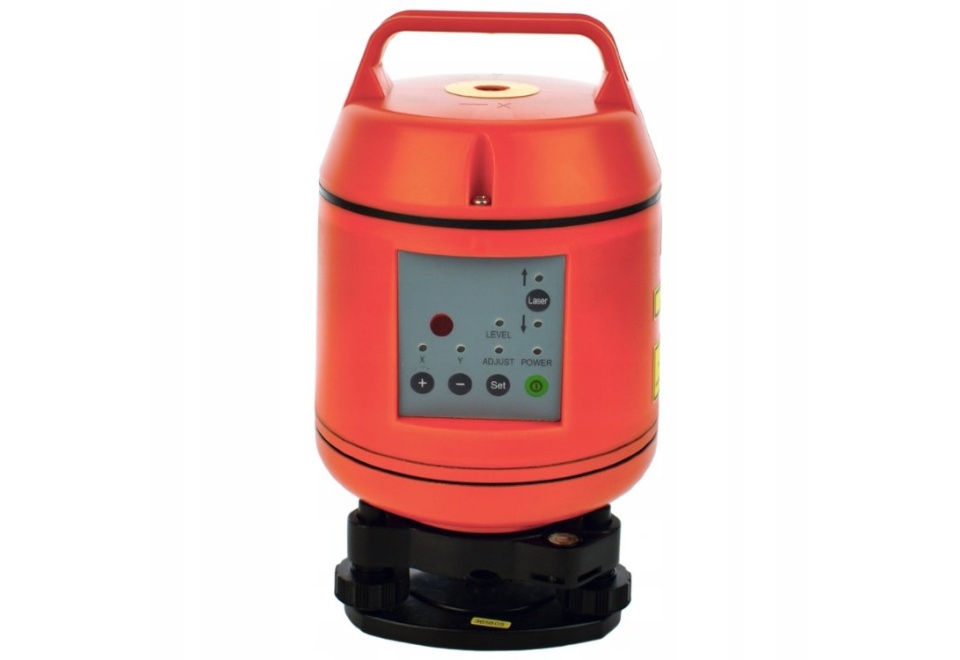

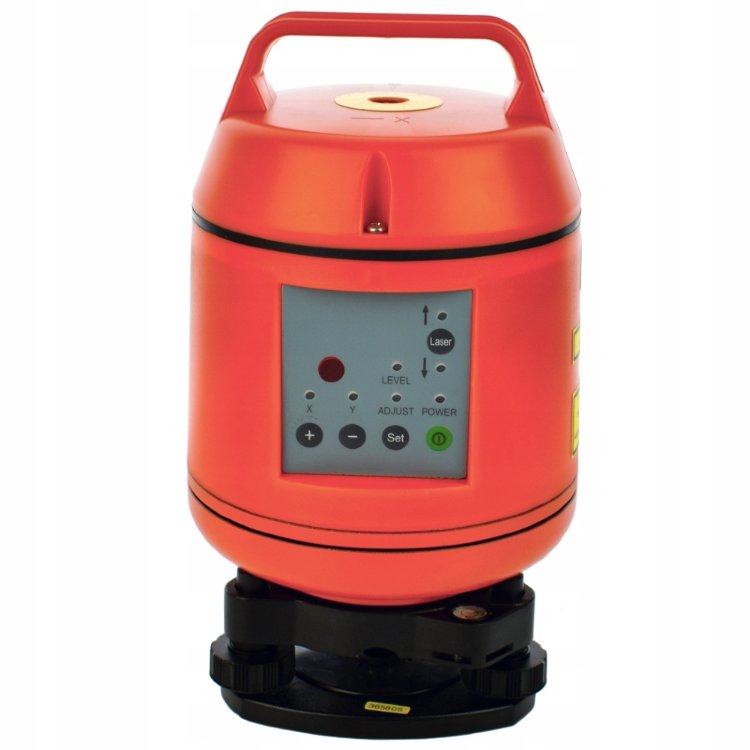

Прибор вертикального проектирования FOIF JC-100

FOIF JC-100 представляет собой лазерный прибор вертикального проектирования (ПВП), предназначенный для переноса точек плановой основы и/или опорной сети по вертикали на монтажные горизонты.

Данный инструмент пользуется широкой популярностью в строительстве высотных сооружений и проходке вертикальных подземных выработок. FOIF JC-100 обеспечивает точное соблюдение проектной геометрии и координатной системы на всех этажах конструкции.  Его также применяют для контроля вертикальности осей и элементов конструкций при монтаже антенных мачт, буровых вышек, башен и аналогичных объектов.

Точность переноса осей на монтажные горизонты с помощью FOIF JC-100 соответствует точности оптических приборов аналогичного назначения. При этом использование видимого лазерного луча, чётко фиксируемого на расстоянии до 150 метров, существенно упрощает процесс переноса плановых точек по вертикали. Это также позволяет работать в условиях слабого освещения без дополнительной подсветки, что особенно важно при работах в закрытых пространствах: лифтовых шахтах и подземных выработках.

 FOIF JC-100 обладает  важным преимуществом перед оптическими ПВП – возможностью дистанционного управления, что исключает необходимость привлечения дополнительного персонала. ИК пульт управления действует на расстоянии до 30 метров.

Функциональность FOIF JC-100 может быть расширена за счёт установки пентапризмы, которая позволяет использовать лазерный прибор для задания горизонтальных направлений, перпендикулярных надиру. Это полезно, например, при проходке тоннелей.

FOIF JC-100 оснащён компенсатором, автоматически приводящим в отвесное положение лазерный излучатель, генерирующий лучи в зенит и надир.  Самовыравнивающаяся система работает в более широком диапазоне по сравнению с оптическими ПВП. Это обеспечивает оперативность подготовки к работе и стабильность положения луча при смещениях и колебаниях основания. При отклонениях более 3º излучатель автоматически отключается, предотвращая ошибки при измерениях.

Прибор сохраняет работоспособность при температуре окружающего воздуха от -20°C до +50°C, что позволяет использовать его в любых климатических условиях. FOIF JC-100 станет ценным инструментом для специалистов, которые высоко ценят точность и оперативность в своей работе.

Технические характеристики
