Координатно-измерительная система Sokkia MONMOS

Система Topcon MONMOS представляет собой высокоточную трёхмерную координатно-измерительную систему, предназначенную для контроля геометрических параметров крупных и сложных объектов. Она позволяет выявлять отклонения отдельных элементов от проектного положения и проводить анализ полученных данных с целью оценки точности выполнения работ.

В состав системы входят

• высокоточный электронный тахеометр NET05AXII/NET1AXII;
• контроллер на базе КПК с программным обеспечением 3-Dim Observer;
• программное обеспечение 3-Dim для персонального компьютера.

Точность фиксации размеров и пространственного положения контрольных точек системой Topcon MONMOS достигает десятых долей миллиметра. Это делает её незаменимым инструментом не только в строительстве и геодезическом мониторинге сложных инженерных сооружений, но и в промышленном производстве крупногабаритных объектов, таких как самолёты и локомотивы.

Система Topcon MONMOS может работать как в координатном режиме, так и с размерными показателями, что значительно расширяет её функциональные возможности.

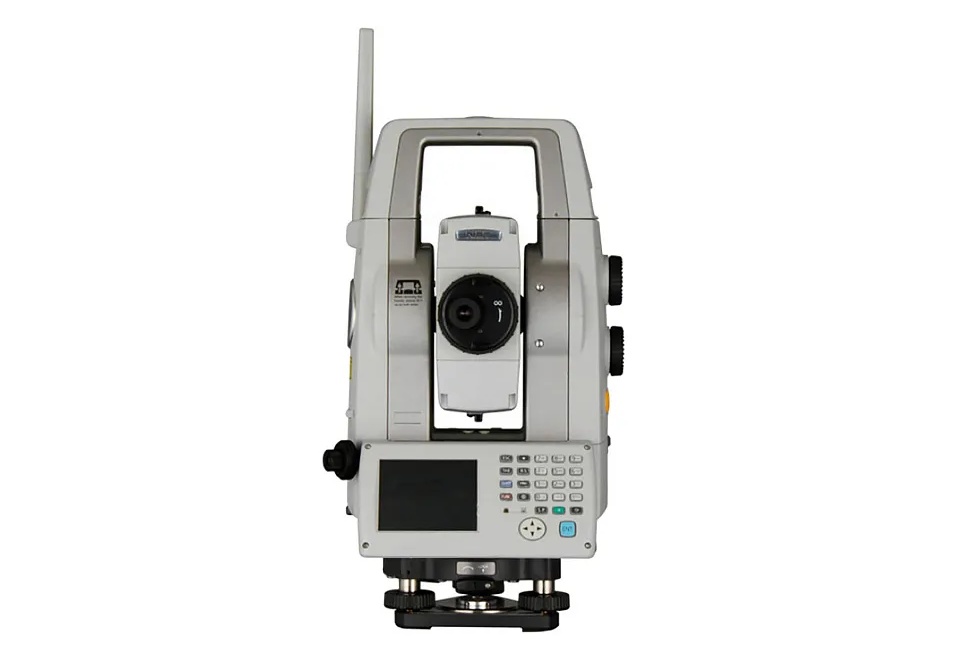

Высокоточный тахеометр серии SOKKIA NET, входящий в состав системы, оснащён прецизионным безотражательным дальномером, что позволяет в ряде случаев производить измерения без использования специальных отражателей.

Также, наличие узконаправленного светового излучателя облегчает обнаружение контрольных точек в условиях недостаточной освещённости.

Конструкция тахеометра соответствует категории IP66 по уровню пылевлагозащиты, что позволяет использовать его как в закрытых помещениях, так и на открытых площадках независимо от погодных условий.

Управление работой тахеометра осуществляется с помощью высокопрочного полевого контроллера Sokkia SHC-2500, оснащённого программным обеспечением 3-DIM Observer. Это позволяет быстро выбирать цели, устанавливать режим измерений, импортировать проектные данные и решать широкий круг вычислительных задач, включая задание и привязку к местной системе координат с произвольным углом наклона.

Программное обеспечение 3-DIM Software, предназначенное для взаимодействия между Topcon MONMOS и персональным компьютером, включает в себя табличный и графический модули, повышающие эффективность обработки данных. Информация может экспортироваться как с контроллера, так и непосредственно из памяти тахеометра.

В случае выявления отклонений от проекта, программа 3-DIM Software позволяет оптимизировать процесс корректировки погрешностей, минимизируя рабочие затраты на исправление неточностей в изготовлении сборочных элементов благодаря модулю Tolerance Optimizer.

Технические характеристики
