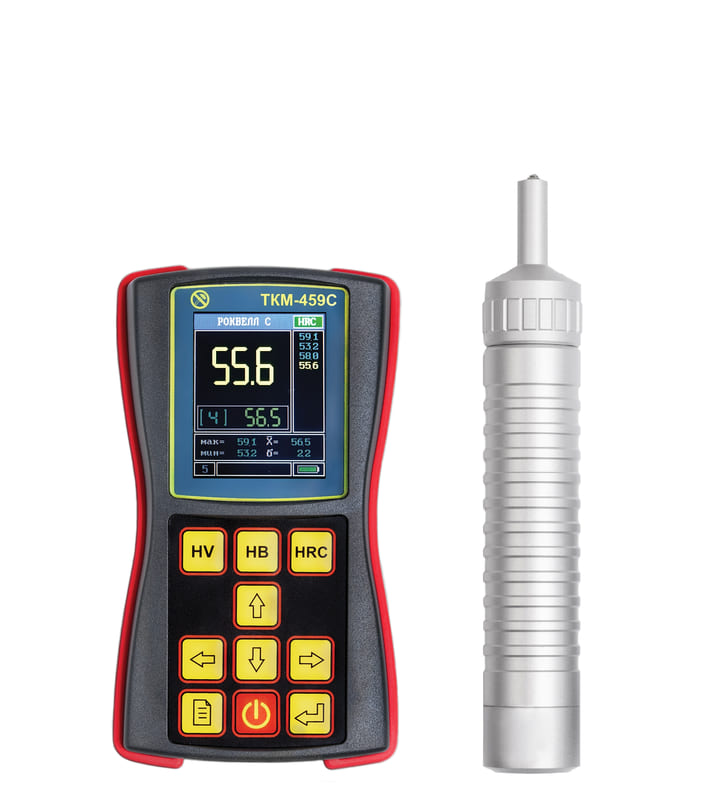

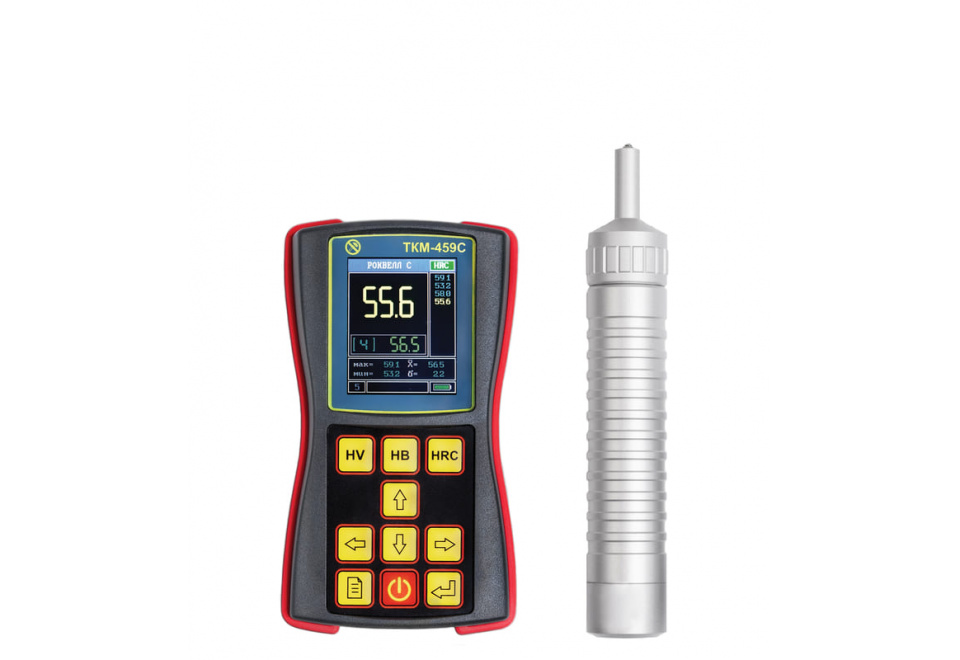

Твердомер ультразвуковой ТКМ-459C
Твердомер ТКМ-459С – это высокоточный ультразвуковой прибор для оперативного измерения твердости металлов и металлических изделий.
Прибор выполняет неразрушающий контроль качества продукции в различных отраслях промышленности: металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других.
Принцип действия твердомера – UCI метод (Ultrasonic Contact Impedance — ультразвуковой контактный импеданс).
“Базовый” комплект имеет в своём составе всё необходимое для решения основной массы задач неразрушающего контроля.
Особенности
- Высокая стабильность и повторяемость результатов, качество которых не зависит от человеческого фактора - положения, усилия и времени прижима датчика.
- Возможность измерений в зонах площадью от 1 мм и отверстиях глубиной от 5 мм.
- Минимальное влияние кривизны поверхности и размеров детали на точность показаний.
- Надежная защита корпуса от пыли и влаги по классу IP 65. Подсветка экрана для комфортной работы на улице и при слабом освещении.
- Совместимость с широким перечнем датчиков.
Технические характеристики
Диапазон измерений твердости по основным шкалам | |
---|---|
По Бринеллю | 90 – 450 HB |
По Роквеллу | 20 – 70 HRC |
По Виккерсу | 240 – 940 HV |
Пределы абсолютной погрешности при измерении твердости по основным шкалам | |
По Бринеллю | |
В диапазоне (90…150) НВ | ±10 НВ |
В диапазоне (150…300) НВ | ±15 НВ |
В диапазоне (300…450) НВ | ±20 НВ |
По Роквеллу С | ±2 HRC |
По Виккерсу | |
В диапазоне (240…500) HV | ±15 HV |
В диапазоне (500…800) HV | ±20 HV |
В диапазоне (800…940) HV | ±25 HV |
Диаметр площадки на поверхности изделия для установки датчика | от 1 мм на плоскости от 5 мм в глухом отверстии (пазу) |
Количество возможных дополнительных калибровок к шкалам твердомера | 5 для каждой шкалы |
Количество дополнительных шкал | 3 |
Время одного замера твердости | 2 сек. |
Число замеров для вычисления среднего значения | 1–99 |
Емкость памяти результатов измерений | 12 400 |
Максимальное количество именных блоков результатов измерений, создаваемых в памяти | 100 |
Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения | 3 |
Сигнализация о выходе результата измерения за допустимые границы | есть |
Связь с компьютером | USB |
Питание | встроенный аккумулятор Li-Pol 3,7В 1100 мА/ч |
Наличие драгоценных металлов | отсутствуют |
Диапазон рабочих температур | -15°С — +35°С |
Размеры электронного блока твердомера | 121 x 69 x 41 мм |
Масса электронного блока твердомера | 300 г |
Масса штатного датчика "А" | 150 г |
Межповерочный интервал твердомера | 1 год |
