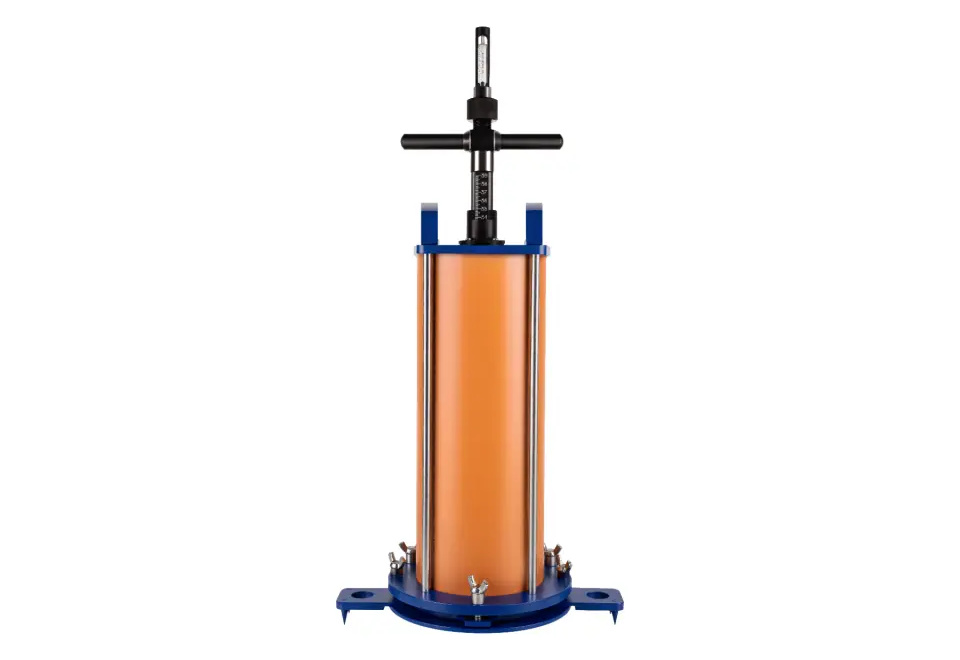

Баллонный плотномер RGK ПБД

Баллонный плотномер RGK-ПБД является переносным измерительным прибором, предназначенным для оперативного контроля физико-механических характеристик грунтов, насыпных оснований из щебеночно-гравийно-песчаных смесей (согласно ГОСТ 25607), дорожных одежд, покрытий и земляного полотна. Данное устройство эффективно применяется для проверки качества уплотнения конструкционных материалов, укрепленных битумом или цементом, в случаях, когда отбор проб методом кернования или вырубки технически невозможен. Прибор пригоден как для инженерно-геологических изысканий на подготовительном этапе, так и для контроля качества на промежуточных стадиях строительства и при финальной приемке работ.

Принцип работы устройства основан на методе замещения пробы однородной средой с известными параметрами. Баллонный плотномер RGK-ПБД измеряет объем грунта, извлеченного из контрольной лунки, сопоставляя его с объемом жидкости, подаваемой в резиновую оболочку, заполняющую выемку. Масса отобранной грунтовой массы определяется с помощью прилагаемых пружинных весов, а расчет плотности производится по упрощенным алгоритмам, что сводит к минимуму вероятность ошибки. Для оценки степени уплотнения наиболее распространенных материалов в паспорте изделия представлены соответствующие графики.

Преимущества эксплуатации прибора заключаются в обеспечении более высокой точности измерений при работе с крупнообломочными грунтами и материалами, содержащими крупные включения, по сравнению с измерительными средствами на основе полиэтиленовых или лавсановых пленок (согласно ГОСТ Р 70260-2022). Высокая эластичность резиновой оболочки позволяет плотнее заполнять лунки со сложной пористой структурой. Кроме того, возможность проведения предварительного замера до извлечения пробы позволяет учитывать поверхностные неровности грунта и минимизировать погрешность измерений.

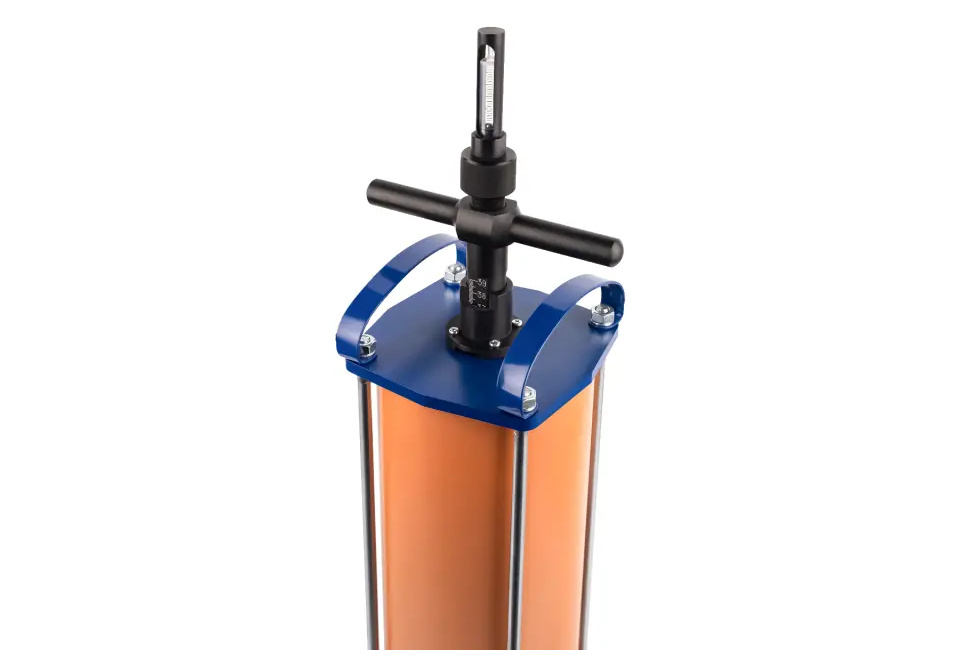

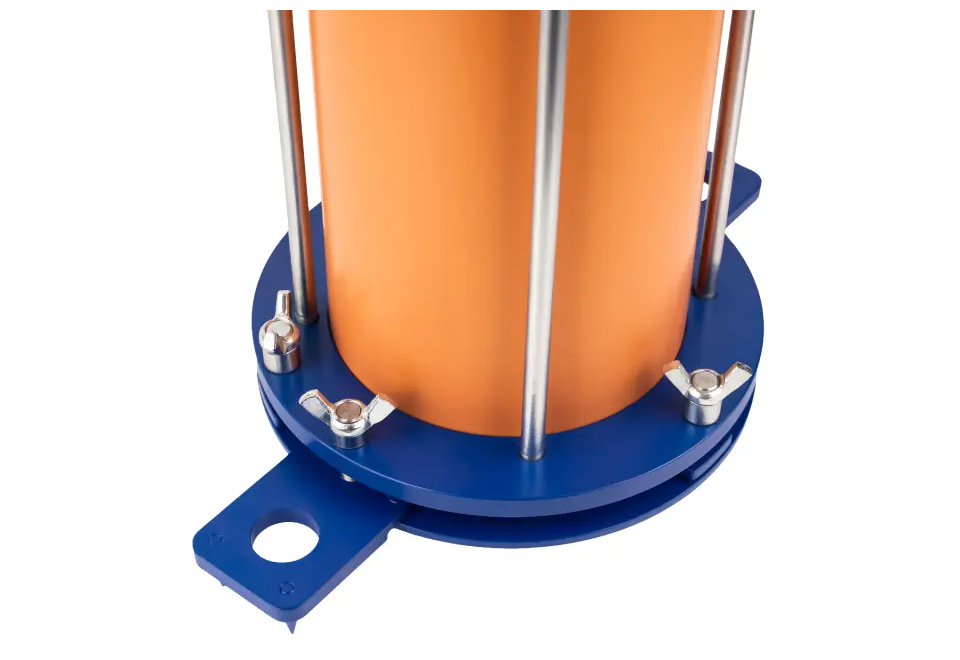

Конструктивные особенности изделия включают кольцо-кондуктор в качестве опорного основания, оснащенное упорами для ног и фиксирующими шинами, что обеспечивает устойчивое положение плотномера без необходимости использования дополнительного крепежа или забивания колье. Пробка на полом штоке, предназначенная для подачи воды, оборудована обратным клапаном, который автоматически удаляет воздух из системы при опускании поршня. Измерительная шкала предусматривает возможность калибровки для прямого определения объема в требуемых единицах измерения, что существенно упрощает и ускоряет процесс проведения расчетов.
