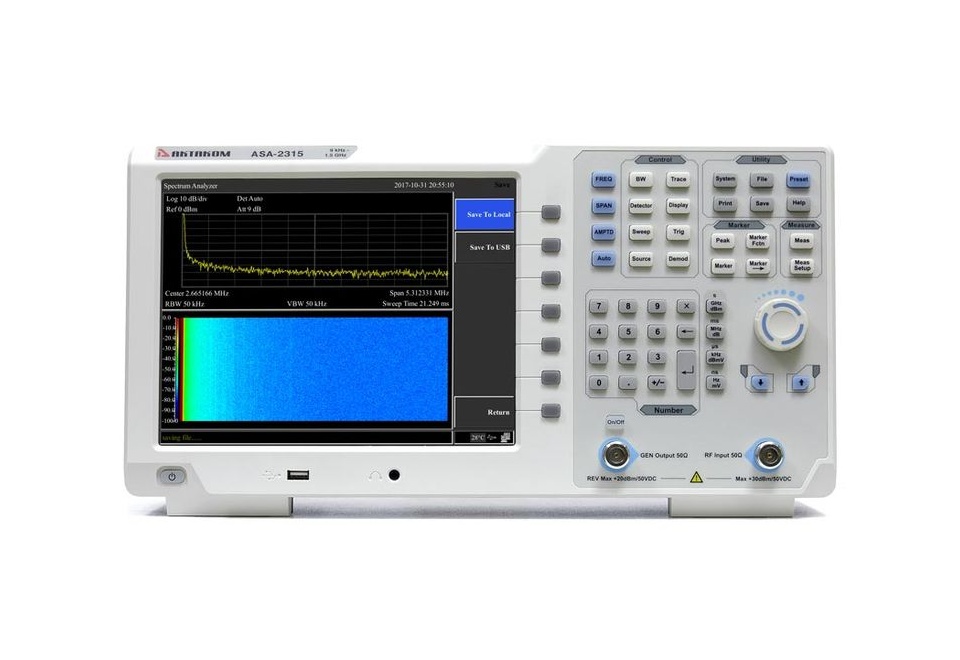

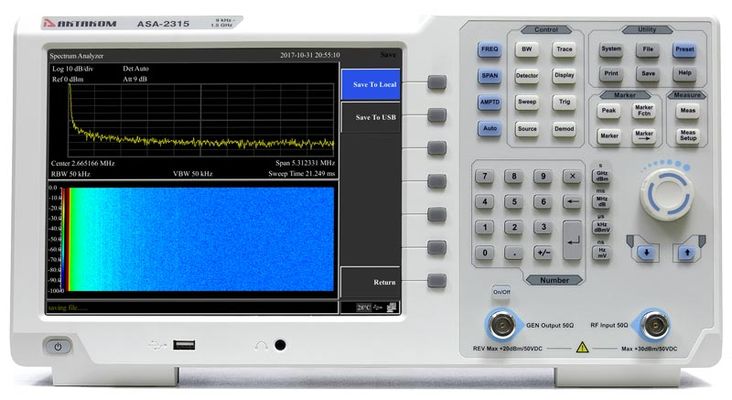

Анализатор спектра ASA-2315
Анализатор спектра ASA-2315
134922
RUB
Описание
Анализатор спектра ASA-2315 характеризуется оптимальным соотношением стоимости и функциональности. Цифровая технология промежуточной частоты (ПЧ) обеспечивает высокую производительность и стабильность при проведении спектрального анализа. Встроенный предусилитель и возможность настройки полосы пропускания ПЧ в диапазоне от 10 Гц позволяют эффективно выявлять слабые сигналы на фоне помех. Прибор оснащен встроенным следящим генератором, что делает возможным измерение S-параметров. Наличие крупного цветного ЖК-дисплея с диагональю более 26 см отличает ASA-2315 от аналогичных устройств в бюджетном сегменте.
Технические характеристики
| Характеристики | Параметры | Значения |
|---|---|---|
| ЧАСТОТА | Частотный диапазон | 9 кГц…1,5 ГГц |
| Разрешение | 1 Гц | |
| Температурная стабильность источника опорной частоты | ± 2,5х10-6 | |
| Изменение погрешности источника опорной частоты | ± 1х10-6/год | |
| Частота опорного генератора | 10,000000 МГц | |
| Разрешение частотного маркера | ± полоса обзора / (кол. точек развертки-1) | |
| Погрешность измерения частоты | ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) | |
| Разрешение счетчика частоты | 1 Гц, 10 Гц, 100 Гц, 1 кГц | |
| Полоса обзора | Нулевая, 100 Гц…1,5 ГГц | |
| Погрешность полосы обзора |
± полоса обзора / (кол. точек развертки-1) |
|
| Плотность фазовых шумов (20ºС~30ºС, центральная частота=1 ГГц) |
<-85 дБн/Гц @ 10 кГц |
|
| ПОЛОСА ПРОПУСКАНИЯ | Полоса пропускания ПЧ (-3 дБ ) |
10 Гц… 500 кГц (с шагом 1-10), 1 МГц, 3 МГц |
| Полоса пропускания ЭМИ фильтров (-6 дБ ) | 200 Гц, 9 кГц, 30 кГц, 120 кГц, 1 МГц | |
| Избирательность фильтров по уровням | <5:1 | |
| Погрешность установки полосы пропускания ПЧ | <5% | |
| Полоса пропускания видео | 1 Гц … 3 МГц | |
|
АМПЛИТУДА |
Диапазон измерения уровня | Уровень собственных шумов … +20 дБм |
| Предусилитель (9 кГц…1,5 ГГц) | 20 дБ | |
| Максимальный уровень на входе | 50 В (постоянное напряжение) +30 дБм усредненная непрерывная мощность |
|
|
Средний уровень шумов (типично) |
без предусилителя: с предусилителем: |
|
| АЧХ (20ºС~30ºС, опорная частота=50 МГц, аттенюатор=20 дБ ) |
без предусилителя: с предусилителем: |
|
| Аттенюатор (20ºС~30ºС, центральная частота=50 МГц, предусилитель выкл., аттенюатор=20 дБ, вх.сигнал = 0~39 дБ ) |
Предел ослабления: |
|
|
Погрешность переключения: |
||
| Абсолютная амплитудная погрешность (20ºС~30ºС, центральная частота=50 МГц, RBW=VBW=1 кГц, пиковый детектор, аттенюатор=20 дБ ) |
без предусилителя (вх. сигнал = -20 дБм) ± 0.4 дБ с предусилителем (вх. сигнал = -40 дБм) ± 0.5 дБ |
|
| Опорный уровень |
Диапазон установки: |
|
|
Погрешность измерения: |
||
| Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-30 дБ, предусилитель выкл.) |
-60 дБн | |
| Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц) |
TOI: +13 дБм | |
| Остаточные искажения (вх. терминатор 50 Ом, аттенюатор = 0 дБ, 20ºС~30ºС) |
<-85 дБм | |
| Паразитные помехи на входе (вх. сигнал на смесителе = -30дБм, 20ºС~30ºС) |
<-60 дБн | |
| Логарифмическая шкала | 1 дБ…255 дБ | |
| Линейная шкала | 0 до опорного уровня | |
| Количество точек | 201 …1001 | |
| Количество графиков | 5 | |
| Тип детектора | Нормальное детектирование, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратический , квазипиковый | |
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка | |
| Единицы измерения | дБм, дБмкВт, дБпВт, дБмВ, дБмкВ, В, Вт | |
| РАЗВЕРТКА | Диапазон | 1 мс… 1500 с (нулевой обзор) 10 мс ….1500 с (100 Гц ≤ полоса обзора ≤ 1,5 ГГц) |
| ТРЕКИНГ-ГЕНЕРАТОР | Частотный диапазон | 100 кГц...1,5 ГГц |
| Диапазон выходных уровней | -30 дБм...0 дБм | |
| Разрешение | 1 дБ | |
| ВХОДЫ/ВЫХОДЫ | ВЧ вход |
Импеданс 50 Ом |
| Вход опорного генератора 10 MГц | Импеданс 50 Ом Соединитель типа N (female) |
|
| Выход трекинг-генератора | Импеданс 50 Ом Соединитель типа N (female) |
|
| Интерфейсы | USB Host USB Device LAN VGA выход на наушник |
|
| Запуск | Источник запуска | свободный, видео, внешний |
|
Режим |
непрерывный, однократный |
|
| ОБЩИЕ ДАННЫЕ | Дисплей |
Графический цветной TFT ЖК, размер 10,4” |
| Напряжение питания | Входное напряжение: AC 100 В… 240 В/ 50 Гц… 60 Гц | |
| Масса | 5 кг | |
| Рабочая температура | 0 ºC …40 ºC |
Технические характеристики
| Частотный диапазон: | 9 кГц - 1,5 ГГц |
| Полоса пропускания: | 100 Гц - 1,5 ГГц |
| Внесен в Госреестр РФ: | Нет |
| Возможность поверки: | Только калибровка |
| Интервал между поверками: | --- |
| Рабочая частота (от), Гц: | 9000 |
| Рабочая частота (до), Гц: | 1500000000 |
| Гарантия: | 12 месяцев |
| Модель: | ASA-2315 |
| Производитель: | Актаком |
| Госреестр: | Нет |
