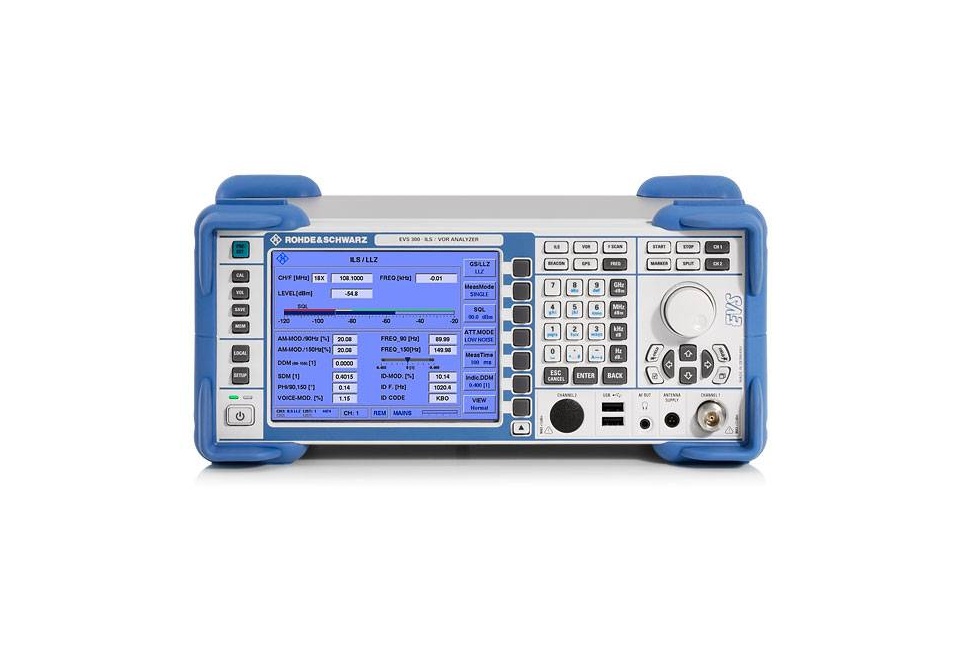

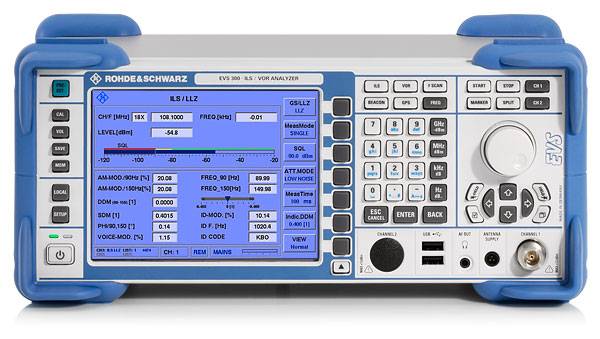

Анализатор сигналов EVS300 ILS/VOR
Анализатор сигналов EVS300 ILS/VOR
0 RUB
Описание
Анализатор спектра Rohde & Schwarz EVS300:
Оборудование для высокоточной диагностики и инспекции.
Анализатор спектра Rohde & Schwarz EVS300 представляет собой мобильный прибор прецизионного класса, предназначенный для диагностики и инспекции инструментальных систем посадки (ILS) воздушных судов и всенаправленных азимутальных радиомаяков (VOR). Благодаря обширному функционалу и прочной конструкции, прибор может использоваться как в полевых условиях, так и в лабораторной среде без дополнительных устройств.
Ключевые характеристики:
- Рабочий диапазон частот: от 70 до 350 МГц
- Высокая производительность: до 100 измерений в секунду
- Диапазон входного уровня: от –80 до +10 дБмВт при анализе сигналов ILS и VOR
- Цветной ЖК-экран с диагональю 6.4"
- USB-порт для подключения к внешним устройствам и экспорта данных
Rohde & Schwarz EVS300 использует исключительно электронный анализ сигналов, что обеспечивает максимально точные показатели при обработке уровней и модуляции сигналов. Входной сигнал сканируется без применения кварцевого промежуточно-частотного фильтра на ПЧ-частоте благодаря использованию 16-битного АЦ-преобразователя.
Конструкция анализатора спектра разработана специально для работы в открытой местности. Компактный корпус и прочная конструкция обеспечивают удобство использования в неблагоприятных погодных условиях. Контрастный цифровой дисплей гарантирует чёткую видимость при ярком солнечном свете.
Интерфейсы RS-232 и TCP/IP Ethernet позволяют использовать Rohde & Schwarz EVS300 с внешними устройствами и системами, а возможность удаленного управления упрощает выполнение наиболее часто используемых команд и функций, что особенно важно при проведении инспекций. Встроенный Web-сервер обеспечивает оперативное получение результатов исследований и изменение настроек без использования специального ПО.
Встроенная память объемом 36 часов позволяет хранить большое количество данных. Результаты измерений могут быть отображены на дисплее в табличном и графическом виде. Встроенные интерфейсы и USB-порт позволяют оперативно экспортировать информацию на внешние носители.
Технические характеристики
| Частота
| ||
|---|---|---|
| Диапазон частот
| от 70 до 350 МГц | |
| Диапазоны установки фильтров предварительной селекции
| ||
| Маркерный радиомаяк | от 74.7 до 75.3 МГц | |
| ILS LOC/VOR | от 107 до 119 МГц | |
| ILS GS | от 319 до 341 МГц | |
| Сканирование по частоте (опция R&S®EVS-K1) | от 70 до 350 МГц | |
| Разрешение по частоте | 100 Гц | |
| Температурный дрейф (от –10 °C до +55 °C) | 1x106 | |
| Уровень
| ||
| Диапазон отображения1) (режим автоматиче- ского переключения диапазона) | от –120 до +20 дБмВт | |
| Девиация при –30 дБмВт | <0.8 дБ | |
| Нелинейность в диапазоне от –40 дБ до +30 дБ | <0.5 дБ | |
| Макс. входная мощность | +13 дБмВт | |
| Собственные шумы (режим малых шумов) | < –115 дБмВт | |
| Перекрестная модуляция (интермодуляция)
| ||
| Точка пересечения по интермодуляционным составляющим третьего порядка, IP3 (2 × 10 дБмВт, f > 200 кГц, режим малых искажений)
| >20 дБмВт | |
| Анализ сигнала ILS
| ||
| Диапазон входного уровня | от –80 до +10 дБмВт | |
| Глубина модуляции (от 0 до 95 %)
| ||
| Девиация 90/150 Гц ± 2 % 2) | ≤0,5 % | |
| Девиация голос/идентификатор | ≤1,0 % | |
| ЗЧ, девиация 90/150 Гц ±5Гц 2) | ≤0,05 Гц | |
| ЗЧ, девиация 1020 Гц ±50Гц 2) | ≤5,0 Гц | |
| Фазовый угол 90/150 Гц
| ||
| Диапазон измерения | от 0° до +120° или ±60° | |
| Девиация | <0.2° | |
| Измерение разности глубины модуляции (DDM), | режим курсового радиомаяка | |
| Девиация <±10 % DDM | <0,04 % DDM ±0,1 % от показаний | |
| Девиация >±10 % DDM
| <0,04 % DDM ±0,2 % от показаний | |
| Измерение разности глубины модуляции (DDM),
| режим глиссады | |
| Девиация <±20 % DDM
| <0,08 % DDM ±0,1 % от показаний | |
| Девиация >±20 % DDM
| <0,08 % DDM ±0,2 % от показаний
| |
| Анализ сигнала маркерных радиомаяков
|
| |
| Диапазон входного уровня
| от –80 до +10 дБмВт | |
| Глубина модуляции (от 80 % до 100 %)
| ||
| Девиация
| ||
| 400/1300/3000 Гц ±2 % 2)
| ≤0,5 % | |
| ID-тона 1020 Гц ±2 % 2)
| ≤1,0 % | |
| ЗЧ, девиация
|
| |
| 400/1300/3000 Гц ±50 Гц 2)
| ≤0,5 Гц | |
| ID-тона 1020 Гц ±20 Гц
| ≤5,0 Гц | |
| Частота
| ||
| Диапазон входного уровня
| от –80 до +10 дБмВт | |
| Азимут, девиация
| <±0,1° | |
| Глубина АМ модуляции (от 0 до 50 %)
| ||
| Девиация 30/9960 Гц ±2 % 2)
| ≤0,5 % | |
| Девиация голос/идентификатор
| ≤1,0 % | |
| Девиация искажений АМ
| ≤1,0 % | |
| Звуковая частота
| ||
| Девиация 30 Гц ±3 Гц 2)
| ≤0,03 Гц | |
| Девиация 1020 Гц ±50 Гц 2)
| ≤5,0 Гц | |
| Девиация 9960 Гц ±100 Гц 2)
| ≤0,5 Гц | |
| Девиация ЧМ
| <0,1 Гц ±0,5 % от показаний | |
| Сканирование по частоте (опция R&S®EVS-K1)
| ||
| Диапазон частот
| от 70 до 350 МГц | |
| Начальная/конечная частота или центральная частота/полоса обзора
| выбирается пользователем в диапазоне от 70 до 350 МГц | |
| Полосы разрешения
| 1/3/10/30 кГц | |
| Входы и выходы (напереднейпанели)
|
| |
| Вход ВЧ
| разъем N, 50 Ом | |
| Выход ЗЧ
| гнездо 3,5 мм | |
| USB
| двойной разъем USB (флеш-диск и т. п.) | |
| Источник питания антенны
| выход для питания и дистанционного | |

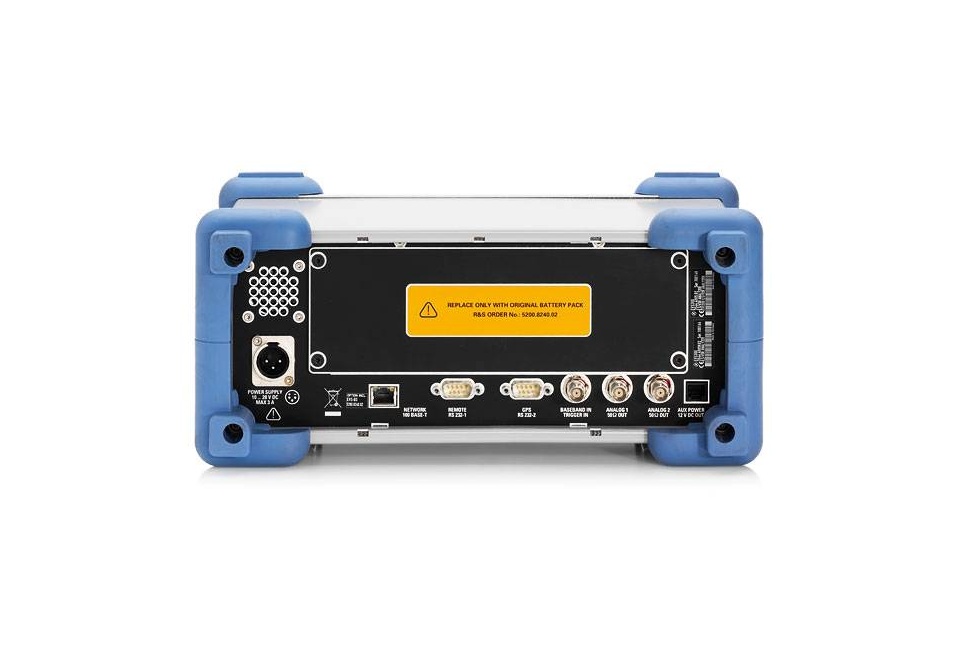

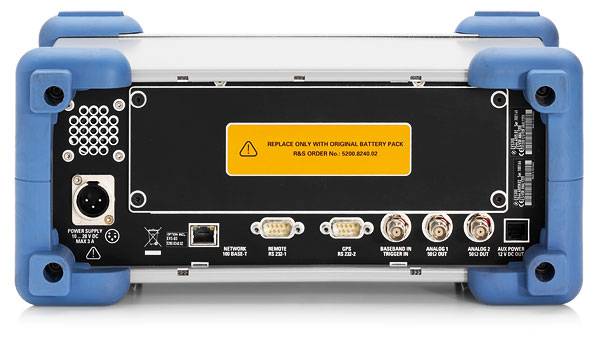

| Входы и выходы (на задней панели)
| ||
| Интерфейс дистанционного управления
| RS-232-C, 9-контактный разъем D-Sub | |
| Интерфейс GPS/GSM (опции R&S®EVS-B2 и R&S®EVS-K2)
| RS-232-C, 9-контактный разъем D-Sub | |
| Интерфейс GPS/GSM (опции R&S®EVS-B2 и R&S®EVS-K2)
| ||
| Интерфейс LAN
| RJ-45, 100BaseT | |
| Выход постоянного напряжения
| 12 В, макс. 500 мА | |
| Вход постоянного напряжения
| от 10 до 28 В | |
| Вход модулирующего/синхросигнала
| разъем BNC | |
| Аналоговый выход (2 выхода) | разъем BNC, 50 Ом
| |
| Общие характеристики
| ||
| Дисплей | цветной ЖК-дисплей | |
| Диапазон рабочих температур | от –10 до +55 °C | |
| Диапазон температур хранения | от –35 до +70 °C | |
| Источник питания | от 100 до 240 В (переменный ток), от 1 до 0,6 А, от 47 до 63 Гц | |
| Встроенная батарея (опция R&S®EVS-B3) | аккумулятор NiMH | |
| Время непрерывной работы (при температуре от 10 °C до 45 °C) | от 8 до 10 часов | |
| Внешний источник питания постоянного напряжения
| от 10 до 28 В, макс. 3 А | |
| Габариты (Ш × В × Г)
| 350 мм х 147 мм х 219 мм | |
| Масса (с встроенной батареей)
| 5,7 кг | |
Технические характеристики
| Частотный диапазон: | 70 МГц - 350 МГц |
| Внесен в Госреестр РФ: | № 43985-10 |
| Возможность поверки: | Только калибровка |
| Интервал между поверками: | --- |
| Рабочая частота (от), Гц: | 70000000 |
| Рабочая частота (до), Гц: | 350000000 |
| Гарантия: | 24 месяца |
| Модель: | EVS300 |
| Производитель: | Rohde&Schwarz |
| Госреестр: | Да |
