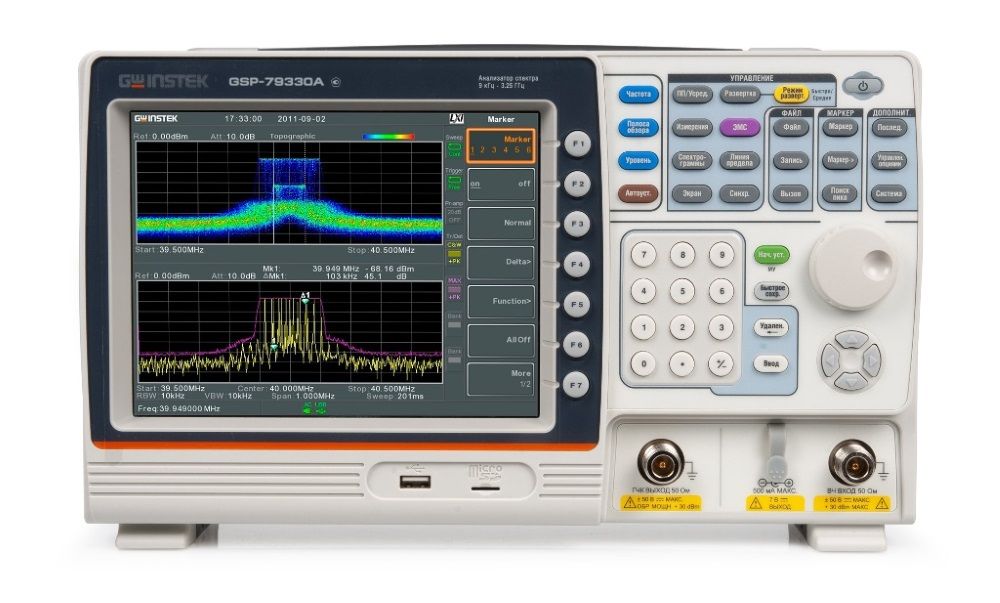

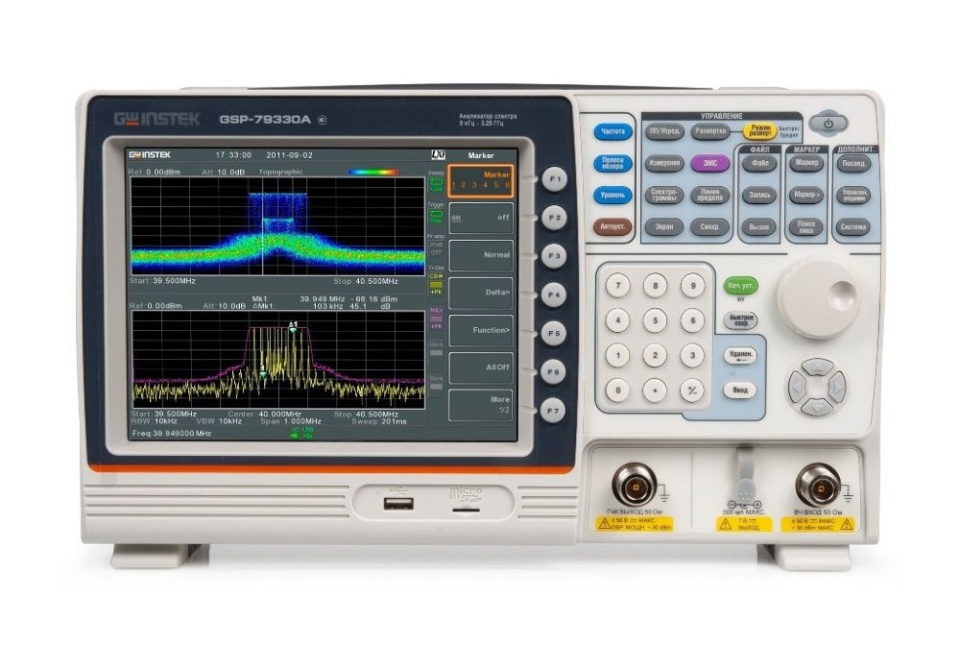

Анализатор спектра GSP-79330A
Анализатор спектра GSP-79330A
520790 RUB
Описание
Анализаторы спектра GSP-79330A предназначены для измерений амплитудно-частотных характеристик спектра радиотехнических сигналов.
- Частотный диапазон 9 кГц-3,25 ГГц
- Трекинг генератор, в модели GSP-79330 (TG), диапазон частот 100 кГц … 3,25 ГГц
- Цифровая ФАПЧ
- Средний уровень собственных шумов: от –134 дБм (с включенным предусилителем)
- Максимальный входной уровень сигнала: + 33 дБм, постоянный уровень 50 В
- Фазовый шумы -95 дБн/Гц при отстройке 100 кГц от несущей 1 ГГц
- Измерительный функции: точка P1dB, фазовый шум, ACPR, OCBW,
- N-dB, дрожание фазы, мощность в канале соотношение мощностей в смежных каналах, TOI, CNR, CSO, CTB, измерение полосы по уровню, анализ модуляции, гармоник и др.
- Полоса пропускания: 1 Гц … 1 МГц (шаг 1-3-10), фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
- Детекторы ЭМС: квазипиковый, средний
- Демодулятор АМ/ЧМ/ЧМн/2-ЧМн/АМн
- Маркерные измерения, запись спектрограмм с временными метками, пределов допусков, пользовательских АЧХ, последовательностей тестов, профилей во внутреннюю память и на внешний носитель
- Интерфейсы USB, LAN (LXI), RS-232, опция GPIB, выход DVI-I, MicroSD
- Опции: батарейное питание, интерфейс GPIB
- Универсальное питание: 100…240 В (45…65 Гц), опционально - батарейное (Li-Ion, DC 10,8 В/5200 мА/ч, 56 Вт/ч, до 3-х часов)
- Ультракомпактный (в глубину всего 10 см), легкий
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| Частота | ||
| Частотный диапазон | 9 кГц...3,25 ГГц | |
| Частота опорного генератора | 10 МГц | |
| Погрешности частоты опорного генератора | ±(1,02x10-6 +1x10-6 xN) (N – количество лет после выпуска из производства или подстройки) | |
| Полоса обзора | Нулевая, 100 Гц... 3,25 ГГц (разрешение 1 Гц) | |
| Уровень фазовых шумов | -86 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц; -95 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц | |
| Скорость развертки | 204 мкс…1000 с (при полосе обзора > 0), 50 мкс…1000 с (при полосе обзора = 0) | |
| Режимы развертки | Непрерывный, однократный | |
| Полоса пропускания | ||
| Полоса пропускания | 1 Гц - 1 МГц, шаг 1-3-10 (-3 дБ), фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) | |
| Погрешность установки полосы пропускания | ± 8 % (ном.) при ПЧ = 1 МГц, ± 5 % (ном.) при ПЧ < 1 МГц | |
| Избирательность по уровням (60 дБ/ 3 дБ) | 4,5:1 | |
| Полоса пропускания видео | 1 Гц...1 МГц (шаг 1-3-10) | |
| Амплитуда | ||
| Диапазон измерений | От среднего уровня собственных шумов до +18 дБ в полосе от 100 кГц до 1 МГц; до +21 дБ в полосе от 1 МГц до 10 МГц, до +30 дБ в полосе от 10 МГц до 3,25 ГГц | |
| Аттенюатор | 0 ... 50 дБ (шаг 1 дБ) | |
| Погрешность атенюатора | ± 0,3 дБ | |
| Предусилитель | 18 дБ, 1 МГц...3 ГГц | |
| Максимальный входной уровень | 33 дБмВт (атеннюатор ? 10 дБ), постоянное 50 В | |
| Уровень компрессии на 1 дБ | 0 дБ при несущей частоте ? 50 МГц без предусилителя; - 22 дБ при несущей частоте ? 50 МГц с предусилителем | |
| Средний уровень собственного шума (DANL) | Параметры нормируются при условиях: аттенюатор 0 дБ, Fпч/эмс = 10 Гц, Fвф = 10 Гц, полоса обзора 500 Гц, опорный уровень -60 дБм, усреднение ? 40; С выключенным предусилителем: -93 дБм: 9 кГц…100 кГц; -90 дБм - 3х(F/100) дБм: 100 кГц…1 МГц; -118 дБм: 1 МГц … 2,7 ГГц; -106 дБм: 2,7 ГГц…3,25 ГГц; С включенным предусилителем : -108 дБм - 3х(F/100) дБм: 100 кГц…1 МГц; -138 дБм: 1 МГц…10 МГц; -142 дБм + 3х(F/106 ) дБ: 10 МГц…3,25 ГГц ( F - частота, на которой измеряется уровень, кГц) | |
| Пределы допускаемой относительной погрешности измерения уровня на частоте 160 МГц | С выключенным предусилителем: ± 0,6 дБ; С включенным предусилителем: ± 0,6 дБ | |
| Неравномерность АЧХ | С выключенным предусилителем: ± 0,5 дБ: 100 кГц…2 ГГц, ± 0,7 дБ: 2 ГГц…3,25 ГГц; С включенным предусилителем: ± 0,6 дБ: 1 МГц…2 ГГц, ± 0,8 дБ: 2 ГГц…3,25 ГГц | |
| Погрешность полосы пропускания при ее переключении | ± 0,15 дБ: относительно установленной RBW 10 кГц | |
| Гармонические искажения второго порядка (SHI) | 35 дБм: 10 МГц…775 МГц; 60 дБм: 775 МГц…1,625 ГГц Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ | |
| Интермодуляционные искажения третьего порядка (TOI) | >1 дБм при 300 МГц…3,25 ГГц Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ | |
| Детекторы графика | Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ, квазипиковый (ЭМС), средний (ЭМС) | |
| Функции трассировки | Стирание и запись, удержание максимума / минимума, просмотр, холостой ход, усреднение | |
| Входы / выходы | ||
| ВЧ вход | Соединитель N-типа; 50 Ом; КСВН < 1,6 (300 кГц…3 ГГц, ослабление ? 10 дБ) | |
| Внешняя синхронизация | Соединитель BNC-типа; входной уровень 3,3 В (CMOS | |
| Выход опорной частоты | Соединитель BNC-типа: 10 МГц, 50 Ом, выходной уровень 3,3 В | |
| Вход опорной частоты | Соединитель BNC-типа: 10 МГц, 50 Ом, - 5 дБм…+10 дБм | |
| ДУ | LAN, USB, RS-232, опция - GPIB | |
| Выход питания DC | 7 В/500 мА; разъем SMB | |
| Выход ПЧ | Соединитель SMA-типа, ПЧ = 886 МГц, 50 Ом, выход -25 дБм (10 дБ аттенюатор, вход 0 дБм@1 ГГц) | |
| Общие характеристики | ||
| Внутренняя память | 16 МБ | |
| Дисплей | Диагональ 21,3 см, ЖК, разрешение 800х600 | |
| Потребляемая мощность | < 65 Вт | |
| Условия эксплуатации | +5…+45 °С | |
| Питание | 100…240 В (автовыбор), 50/60 Гц. Опция – батарейного питания | |
| Габаритные размеры | 210х350х100 мм | |
| Вес | < 4,5 кг (включая все опции: прибор +TG+GPIB+батарейное питание) | |
Технические характеристики
| Частотный диапазон: | 9 кГц - 3,25 ГГц |
| Полоса пропускания: | 1 Гц – 1 МГц |
| Внесен в Госреестр РФ: | № 75642-19 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Рабочая частота (от), Гц: | 9000 |
| Рабочая частота (до), Гц: | 3250000000 |
| Гарантия: | 12 месяцев |
| Модель: | GSP-79330A |
| Производитель: | GW Instek |
| Госреестр: | Да |
