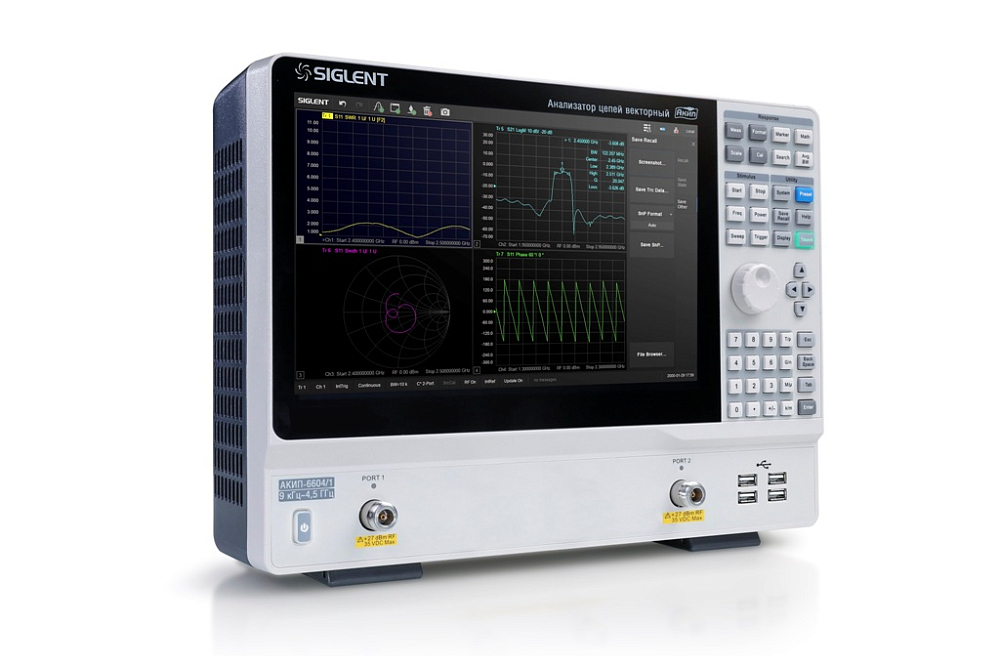

Анализатор цепей векторный АКИП-6604/1
Анализатор цепей векторный АКИП-6604/1
958170
RUB
Описание
Векторный анализатор цепей АКИП-6604/1:
АКИП-6604/1 представляет собой векторный анализатор цепей, охватывающий частотный диапазон от 9 кГц до 4,5 ГГц и поддерживающий двупортовые измерения S-параметров.
Ключевой особенностью данного прибора является возможность определения и анализа фазовых взаимосвязей исследуемых сигналов.
АКИП-6604/1 находит широкое применение в научно-исследовательских институтах (НИИ) и в промышленной сфере для проведения испытаний и оценки характеристик различных радиочастотных компонентов, таких как коаксиальные кабели, делители и сумматоры сигналов, антенны, разветвители, фильтры на поверхностных акустических волнах (SAW), и дифференциальные усилители.
Технические характеристики
| Параметр | АКИП-6604/1; | |
|---|---|---|
| Ключевые спецификации | ||
| Диапазон частот | 9 кГц … 4,5 ГГц | |
| Число портов | 2 - АКИП-6604/1 , АКИП-6604/3 4 - АКИП-6604/2 , АКИП-6604/4 |
|
| Разрешение | 1 Гц, 0,05 дБ | |
| Полоса фильтра ПЧ (IFBW) | 10 Гц … 3 МГц | |
| Диапазон установки выходного уровня | - 55 дБм … 10 дБм | |
| Динамический диапазон | 90 дБ (ПЧ 10 Гц, диапазон частот 9 кГц … 30 кГц) 98 дБ (ПЧ 10 Гц, диапазон частот >30 кГц … 100 кГц) 115 дБ (ПЧ 10 Гц, диапазон частот >100 кГц … 30 МГц) 125 дБ (ПЧ 10 Гц, диапазон частот >30 МГц … 7,7 ГГц) 120 дБ (ПЧ 10 Гц, диапазон частот >7,7 ГГц … 8 ГГц) 117 дБ (ПЧ 10 Гц, диапазон частот >8 ГГц … 8,5 ГГц) |
|
| Выходные характеристики измерительного порта (Источник) | ||
| Выходная частота | ||
| Частотный диапазон | АКИП-6604/1, АКИП-6604/2 - 9 кГц … 4,5 ГГц АКИП-6604/3, АКИП-6604/4 - 9 кГц … 8,5 ГГц |
|
| Разрешение | 1 Гц | |
| Погрешность незатухающих колебаний | Стандартное исполнение: ±1*10-6 (23 ± 3°C) Опция SNA5000-HPR: ±1*10-7 (23 ± 3°C) |
|
| Стабильность источника | Стандартное исполнение: ±1*10-6 (0 … 40°C) ±0,5*10-6 /год Опция SNA5000-HPR: ±1*10-9 (0 … 40°C) ±5*10-8 /год |
|
| Выходная мощность | ||
| Номинальная мощность | 0 дБм | |
| Погрешность установки | ±1,5 дБ (при 0 дБм) | |
| Диапазон | 9 кГц … 30 кГц -55 дБм … 0 дБм >30 кГц … 100 кГц -55 дБм … 5 дБм >100 кГц … 5 ГГц -55 дБм … 10 дБм >5 ГГц … 7,7 ГГц -55 дБм … 8 дБм >7,7 ГГц … 8 ГГц -55 дБм … 5 дБм >8 ГГц … 8,5 ГГц -55 дБм … 2 дБм |
|
| Максимальная сглаженная мощность | 9 кГц … 30 кГц 0 дБм >30 кГц … 100 кГц 5 дБм >100 кГц … 5 ГГц 10 дБм >5 ГГц … 7,7 ГГц 8 дБм >7,7 ГГц … 8 ГГц 5 дБм >8 ГГц … 8,5 ГГц 2 дБм |
|
| Разрешение | 0,05 дБ | |
| Частота выходного сигнала измерительного порта | ||
| Гармоники (2-я и 3-я) (при 0 дБм) | 9 кГц … 100 кГц < -20 дБн >100 кГц … 8,5 ГГц < -28 дБн |
|
| Негармонические колебания (при 0 дБм) | < -30 дБн | |
| Вход измерительного порта | ||
| Входная мощность | ||
| Максимальная входная мощность | +10 дБм | |
| Защита входа | +27 дБм (ВЧ) или 35 В (постоянный ток) | |
| Уровень собственных шумов | 9 кГц … 100 кГц -100 дБм/Гц >100 кГц … 30 МГц -115 дБм/Гц >30 МГц … 8,5 ГГц -125 дБм/Гц |
|
| Уровень компрессии (вход +10 дБм) | Амплитуда: 9 кГц … 8,5 ГГц 0,09 дБ Фаза: 9 кГц … 8,5 ГГц 0,36° |
|
| Перекрестные потери | 9 кГц … 100 кГц -100 дБ >100 кГц … 10 МГц -110 дБ >10 МГц … 8,5 ГГц -120 дБ |
|
| Шум кривой (при установленной максимальной выходной мощности) | ||
| Амплитуда | Передача: 9 кГц … 50 кГц (полоса ПЧ 1 кГц) 0,003 дБ скз >50 кГц … 1 МГц (полоса ПЧ 1 кГц) 0,003 дБ скз >1 МГц … 8,5 кГц (полоса ПЧ 10 кГц) 0,004 дБ скз Отражение: 9 кГц … 50 кГц (полоса ПЧ 1 кГц) 0,003 дБ скз >50 кГц … 1 МГц (полоса ПЧ 1 кГц) 0,003 дБ скз >1 МГц … 8,5 кГц (полоса ПЧ 10 кГц) 0,004 дБ скз |
|
| Стабильность | ||
| Амплитуда | 9 кГц … 3 ГГц ± 0,005 дБ/°C 3 ГГц … 8,5 ГГц ± 0,014 дБ/°C |
|
| Фаза | 9 кГц … 3 ГГц ± 0,1 °/°C 3 ГГц … 8,5 ГГц ± 0,3 °/°C |
|
| Динамическая погрешность (относительно опорного уровня входной мощности -10 дбм) | ||
| Амплитуда | 10 дБм ± 0,1 дБ -30 дБм ± 0,05 дБ -100 дБм ± 2 дБ |
|
| Фаза | 10 дБм ± 2° -30 дБм ± 0,2° -100 дБм ± 10,38° |
|
| Время развертки | ||
| - | Точки / 201 / 401 / 1601 / 6401 | |
| Старт: 100 кГц | Без коррекции / 15 мс / 17 мс / 35 мс / 141 мс | |
| Стоп: 8,5 ГГц | 2-порт / 30 мс / 34 мс / 70 мс / 282 мс | |
| Полоса ПЧ: 500 кГц | 4-порт / 60 мс / 68 мс / 140 мс / 564 мс | |
| - | Точки / 201 / 401 / 1601 / 6401 | |
| Старт: 100 кГц | Без коррекции / 17 мс / 20 мс / 46 мс / 185 мс | |
| Стоп: 8,5 ГГц | 2-порт / 34 мс / 40 мс / 92 мс / 370 мс | |
| Полоса ПЧ: 100 кГц | 4-порт / 68 мс / 80 мс / 184 мс / 740 мс | |
| - | Точки / 201 / 401 / 1601 / 6401 | |
| Старт: 100 кГц | Без коррекции / 33 мс / 52 мс / 175 мс / 698 мс | |
| Стоп: 8,5 ГГц | 2-порт / 66 мс / 104 мс / 350 мс / 1396 мс | |
| Полоса ПЧ: 10 кГц | 4-порт / 132 мс / 208 мс / 700 мс / 2792 мс | |
| - | Точки / 201 / 401 / 1601 / 6401 | |
| Старт: 100 кГц | Без коррекции / 193 мс / 372 мс / 1452 мс / 5806 мс | |
| Стоп: 8,5 ГГц | 2-порт / 386 мс / 744 мс / 2904 мс / 11612 мс | |
| Полоса ПЧ: 1 кГц | 4-порт / 772 мс / 1488 мс / 5808 мс / 23224 мс | |
| Передняя панель | ||
| Измерительные порты | N-тип, 50 Ом. Защита входа: +27 дБм (ВЧ) или 35 В (постоянный ток) | |

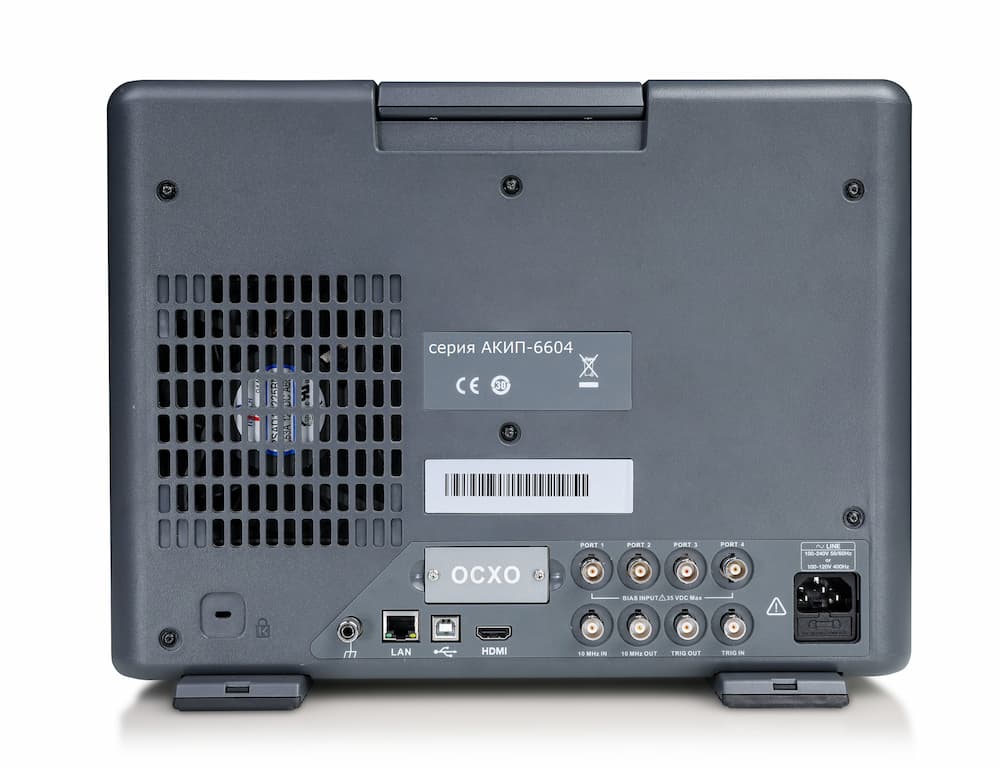

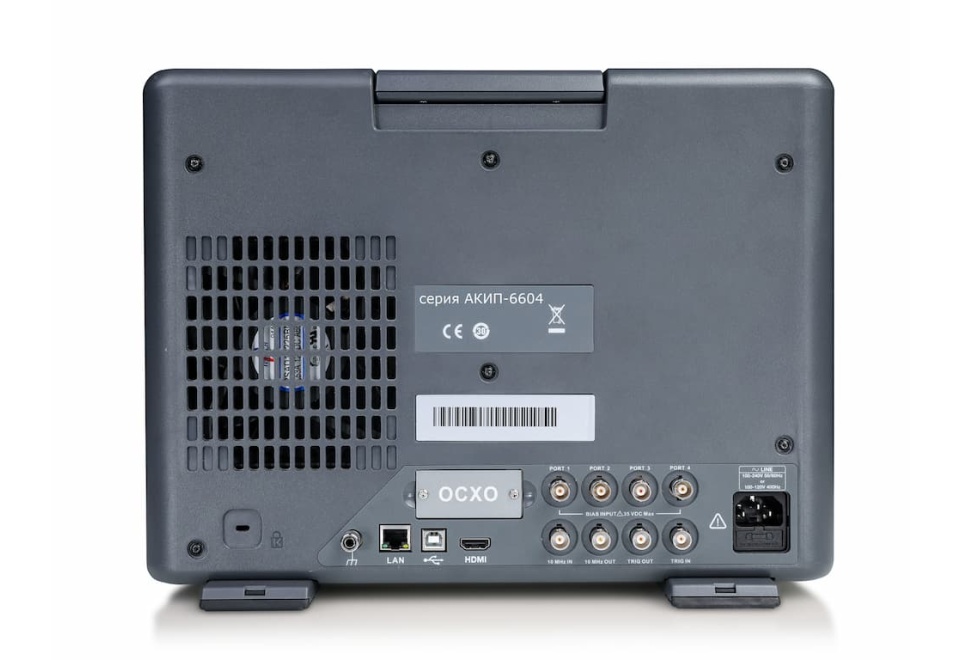

| Задняя панель | ||
| Вход синхросигнала | BNC-тип, 5 В TTL | |
| Выход синхросигнала | BNC-тип, максимальный ток 20 мА, 3,3 В TTL | |
| Вход внешнего опорного сигнала | BNC-тип, 50 Ом 10 МГц ±10 ppm -3 дБм … 10 дБм |
|
| Выход опорного сигнала | BNC-тип, 50 Ом, синусоидальная форма 10 МГц ±5 ppm 0 дБм ± 3 дБ |
|
| Вход сигнала смещения | BNC-тип Максимальное напряжение: ± 35 В (постоянный ток) Максимальный ток: ± 300 мА Защита входа: 500 мА |
|
| Общие данные | ||
| Интерфейс | USB (USBTMC), LAN | |
| Видео выход | HDMI | |
| Экран | Цветной сенсорный ЖК, диагональ 30,7 см, разрешение 1280x800 | |
| Питание | 100 … 240 В, 50/60 Гц 100 … 120 В, 400 Гц |
|
| Потребляемая мощность | 50 Вт - АКИП-6604/1, АКИП-6604/3 70 Вт - АКИП-6604/2, АКИП-6604/4 |
|
| Габаритные размеры | 378 х 284 х 126 мм | |
| Масса (не более) | 5,5 кг - АКИП-6604/1, АКИП-6604/3 7,4 кг - АКИП-6604/2, АКИП-6604/4 |
|
| Условия эксплуатации | 0 … 40 °С, относительной влажность до 85% | |
Технические характеристики
| Внесен в Госреестр РФ: | № 88223-23 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 36 месяцев |
| Модель: | 6604/1 |
| Производитель: | АКИП |
| Госреестр: | Да |
