Анализатор цепей векторный АКИП-6608/1
Анализатор цепей векторный АКИП-6608/1
0 RUB
Описание

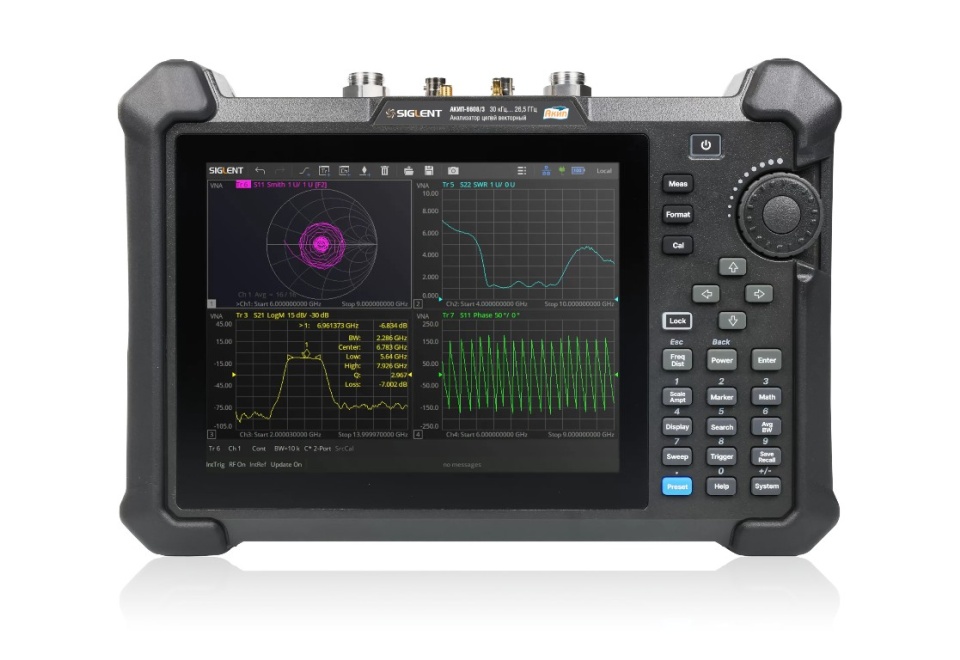

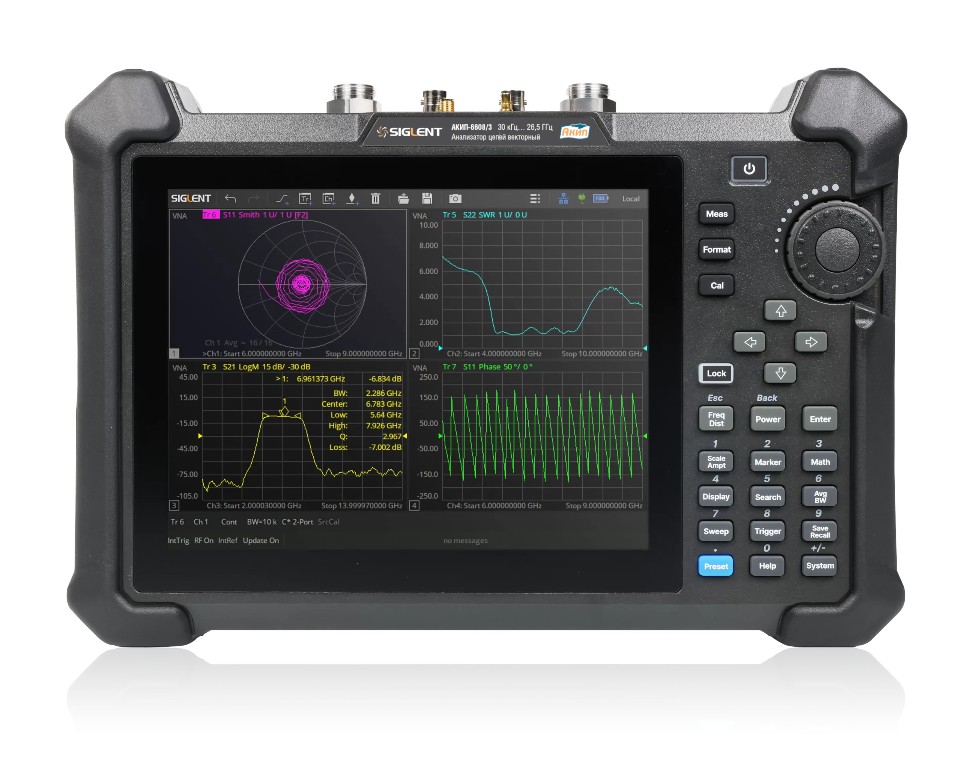

АКИП-6608/1 – это переносимый векторный анализатор цепей, предназначенный для высокоточных измерений в диапазоне частот от 30 кГц до 14 ГГц. Устройство оснащено двумя портами, что позволяет выполнять измерения S-параметров (S11, S21, S12, S22), дифференциальные измерения и анализ параметров приемника.
Высокий динамический диапазон в 100 дБ и регулируемая выходная мощность от -45 дБм до 11 дБм обеспечивают универсальность прибора для решения широкого спектра задач. Компактность, автономность (до 4 часов работы от встроенного аккумулятора) и встроенный GPS для фиксации времени и координат каждого измерения делают АКИП-6608/1 идеальным инструментом для полевых исследований. Сенсорный экран с диагональю 21,34 см гарантирует удобство управления и анализа данных.
Анализатор поддерживает различные виды калибровки, включая простую, расширенную, полную и TRL-калибровку, а также работу с инжекторами питания (Bias-Tees). Дополнительно доступны опции анализа параметров во временной области и рефлектометра, расширяющие функциональность прибора. Выход HDMI позволяет выводить результаты измерений на внешний дисплей, повышая комфорт работы.
Технические характеристики
| Параметр | Значение | |||||
| АКИП-6608/1 | АКИП-6608/2 | АКИП-6608/3 | ||||
| Ключевые спецификации | ||||||
| Диапазон частот | 30 кГц … 14 ГГц | 30 кГЦ … 20 ГГЦ | 30 кГц … 26,5 ГГц | |||
| Число портов | 2 | |||||
| Разрешение | 1 Гц, 0,01 дБ | |||||
| Диапазон полос пропускания фильтров промежуточной частоты (ПЧ) приемника (IFBW) | 10 Гц … 3 МГц | |||||
| Динамический диапазон (ПЧ 10 Гц) | 30 кГц … 50 кГц 60 дБ >50 кГц … 200 кГц 80 дБ >200 кГц … 6,2 ГГц 100 дБ >6,2 ГГц … 9 ГГц 100 дБ >9 ГГц … 20 ГГц 100 дБ >20 ГГц … 26,5 ГГц 70 дБ | |||||
| ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЬНОГО ПОРТА (ИСТОЧНИК) | ||||||
| Выходная частота | ||||||
| Диапазон частот | 30 кГц … 14 ГГц | 30 кГЦ … 20 ГГЦ | 30 кГц … 26,5 ГГц | |||
| Разрешение | 1 Гц | |||||
| Пределы допускаемой относительной погрешности частоты опорного генератора | Стандартное исполнение: ±1*10-6 (23 ± 3°C) | |||||
| Выходная мощность | ||||||
| Номинальная мощность | -10 дБм | |||||
| Абсолютная погрешность установки уровня генератора -10 дБм | 30 кГц … 20 ГГц ±1,5 дБ >20 ГГц … 26,5 ГГц ±2,5 дБ | |||||
| Диапазон установки мощности генератора в диапазонах частот (Ps) | 30 кГц … 100 кГц -45 дБм … -11 дБм >100 кГц … 25 МГц -45 дБм … -5 дБм >25 МГц … 20 ГГц -45 дБм … -1 дБм >20 ГГц … 26,5 ГГц -45 дБм … -8 дБм | |||||
| Дискретность установки мощности генератора | 0,05 дБ | |||||
| Нелинейность амплитудной характеристики генератора (для уровня ≥-20 дБм) | 30 кГц … 26,5 ГГц ±1 дБ >20 ГГц … 26,5 ГГц ±2 дБ | |||||
| Чистота выходного сигнала измерительного порта | ||||||
| Гармоники (2-я и 3-я) при 0 дБм | 100 кГц … 26,5 ГГц < -10 дБн | |||||
| Негармонические колебания (при 0 дБм) | < -20 дБн | |||||
| ВХОД ИЗМЕРИТЕЛЬНОГО ПОРТА | ||||||
| Входная мощность | ||||||
| Максимальная входная мощность | +10 дБм | |||||
| Защита входа | +27 дБм (ВЧ) или 35 В (постоянный ток) | |||||
| Абсолютная погрешность измерения уровня мощности (при уровне входного сигнала -15 дБм) | в режиме векторного анализатора цепей 30 кГц … 1 ГГц ±1,5 дБ >1 ГГц … 20 ГГц ±2,0 дБ >20 ГГц … 26,5 ГГц ±2,5 дБ в режиме анализатора спектра (при установленной опции SA) 30 кГц … 1 ГГц ±1,5 дБ >1 ГГц … 20 ГГц ±2,0 дБ >20 ГГц … 26,5 ГГц ±2,5 дБ | |||||
| Нелинейность приемного тракта при измерении уровня входной мощности | 0,5 дБ | |||||
| Уровень собственного шума приемников, нормализованный к полосе 10 Гц, в диапазоне частот (Nf) | 30 кГц … 50 кГц -70 дБм >50 кГц … 200 кГц -90 дБм >200 кГц … 6,2 ГГц -100 дБм >6,2 ГГц … 9 ГГц -90 дБм >9 ГГц … 22 ГГц -100 дБм >22 ГГц … 26,5 ГГц -80 дБм | |||||
| Перекрестные потери | 30 кГц … 100 кГц -95 дБ >100 кГц … 6 ГГц -75 дБ >6 ГГц … 9 ГГц -80 дБ >9 ГГц … 20 ГГц -95 дБ >20 ГГц … 26,5 ГГц -60 дБ | |||||
| СКО результатов измерений | ||||||
| Среднеквадратическое отклонение значения шумов измерительного тракта при измерении модуля/фазы коэффициента передачи и отражения | Модуль: 30 кГц … 26,5 ГГц 1 дБ Фаза: 30 кГц … 26,5 МГц 5° | |||||
| Нескорректированные характеристики анализаторов (без использования калибровочных наборов) | ||||||
| 30 кГц … 300 кГц | >300 кГц … 1 ГГц | >1 … 6 ГГц | >6 … 26,5 ГГц | |||
| Направленность (Ed) | 15 дБ | 15 дБ | 16 дБ | 16 дБ | ||
| Согласование источника (Es) | 11 дБ | 16 дБ | 16 дБ | 18 дБ | ||
| Согласование нагрузки (El) | 5 дБ | 5 дБ | 10 дБ | 7 дБ | ||
| Неравномерность коэффициента отражения (Er) | ±1,4 дБ | ±1,4 дБ | ±1 дБ | ±1 дБ | ||
| Неравномерность коэффициента передачи (Et) | ±1,4 дБ | ±1,4 дБ | ±1 дБ | ±1 дБ | ||
| Корректированные характеристики анализаторов (с использованием калибровочных наборов), полоса пропускания 10 Гц, без применения усреднения | ||||||
| 30 кГц … 3 ГГц | >3 ГГц … 6 ГГц | >6 … 26,5 ГГц | ||||
| Направленность (Ed) | 41 дБ | 39 дБ | 37 дБ | |||
| Согласование источника (Es) | 36 дБ | 30 дБ | 29 дБ | |||
| Согласование нагрузки (El) | 41 дБ | 37 дБ | 35 дБ | |||
| Неравномерность коэффициента отражения (Er) | ±0,004 дБ | ±0,003 дБ | ±0,004 дБ | |||
| Неравномерность коэффициента передачи (Et) | ±0,06 дБ | ±0,09 дБ | ±0,11 дБ | |||
| Температурная стабильность | ||||||
| Амплитуда | 30 кГц … 9 ГГц ± 0,01 дБ/°C >9 ГГц … 26,5 ГГц ± 0,05 дБ/°C | |||||
| Фаза | 30 кГц … 9 ГГц ± 0,1 °/°C >9 ГГц … 26,5 ГГц ± 0,3 °/°C | |||||
| Время развертки | ||||||
| Старт: 30 кГц Стоп: 14 ГГц/ 26,5 ГГц Полоса ПЧ: 500 кГц | Точки | 201 | 401 | 1601 | 6401 | |
| 2-порт кал. | 28 мс | 28 мс | 75 мс | 300 мс | ||
| Старт: 30 кГц Стоп: 14 ГГц/ 26,5 ГГц Полоса ПЧ: 100 кГц | Точки | 201 | 401 | 1601 | 6401 | |
| 2-порт кал. | 30 мс | 30 мс | 85 мс | 340 мс | ||
| Старт: 30 кГц Стоп: 14 ГГц/ 26,5 ГГц Полоса ПЧ: 10 кГц | Точки | 201 | 401 | 1601 | 6401 | |
| 2-порт кал. | 60 мс | 70 мс | 350 мс | 1400 мс | ||
| Старт: 30 кГц Стоп: 14 ГГц/ 26,5 ГГц Полоса ПЧ: 1 кГц | Точки | 201 | 401 | 1601 | 6401 | |
| 2-порт кал. | 300 мс | 500 мс | 2500 мс | 10000 мс | ||
| Верхняя панель | ||||||

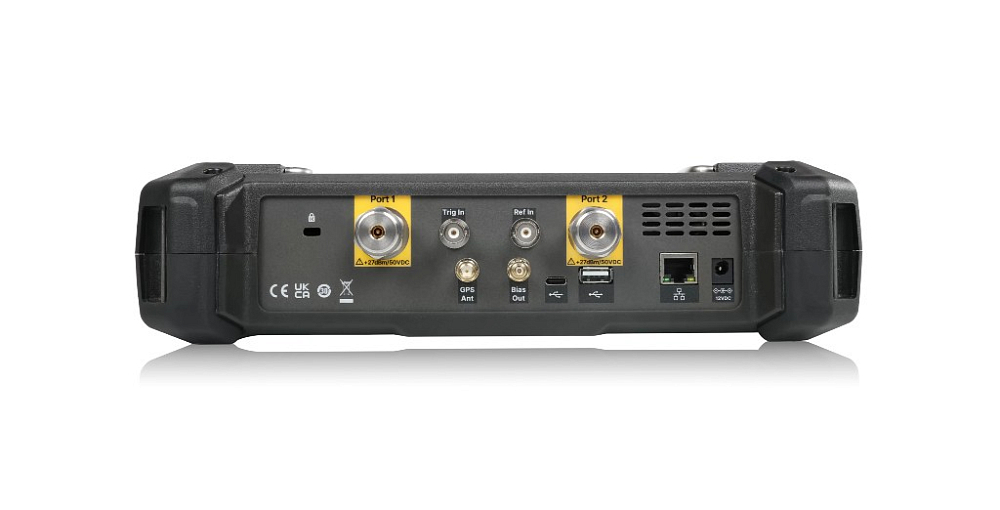

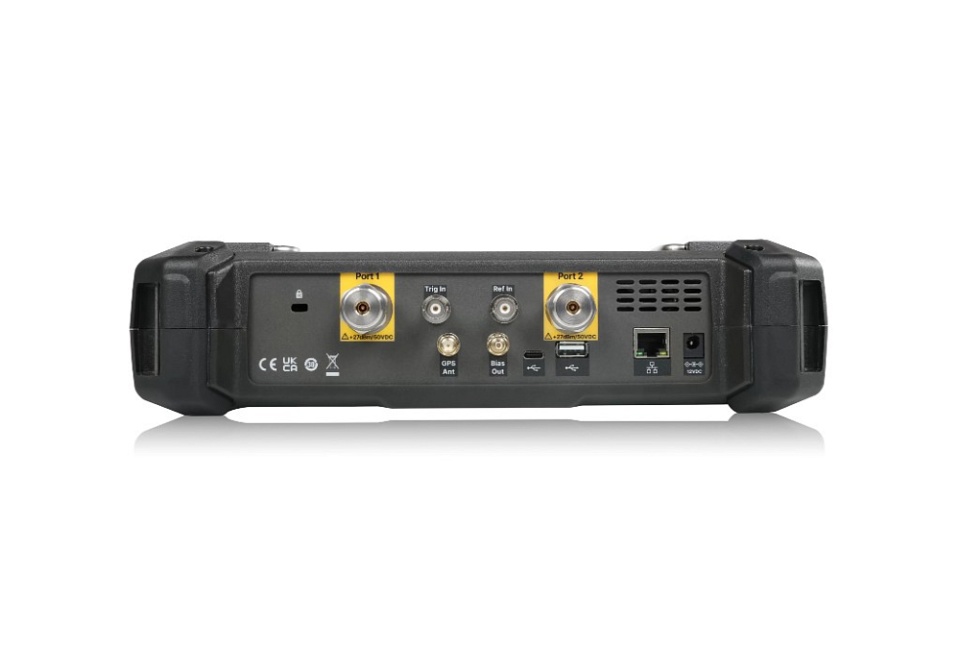

| Измерительные порты | 3,5 мм (NMD-вилка), 50 Ом. Защита входа: +27 дБм (ВЧ) или 35 В (постоянный ток) | |||||
| Вход GPS антенны | SMA (розетка), 3,3 В, 50 Ом | |||||
| Выход сигнала смещения | SMB (розетка), 12 … 32 В, 0,1 В шаг | |||||
| Вход синхросигнала | BNC-тип (розетка), 5 В TTL, 1 кОм | |||||
| Вход внешнего опорного сигнала | BNC-тип (розетка), 50 Ом, 10 МГц, -5 дБм … 10 дБм | |||||
| Общие данные | ||||||
| Интерфейс | USB (USBTMC), опция GPIB (USB – GPIB адаптер), LAN | |||||
| Видео выход | HDMI/VGA/DP | |||||
| Экран | Цветной сенсорный ЖК, диагональ 21,34 см, разрешение 800x600 | |||||
| Питание* | Встроенная аккумуляторная батарея, до 4-х часов работы. От сети 100 … 240 В (50/60 Гц), 100 … 120 В (400 Гц), автовыбор | |||||
| Потребляемая мощность | не более 75 Вт | |||||
| Габаритные размеры | 310 х 215 х 78,5 мм | |||||
| Масса (не более) | 3,2 кг | |||||
| Условия эксплуатации | 0 … 40 °С, относительная влажность до 85% | |||||
| * ВНИМАНИЕ: Для включения и работы прибора, сначала необходимо установить аккумуляторную батарею. Без установленной аккумуляторной батареи прибор не работает, даже при подключении через адаптер питания. | ||||||
Технические характеристики
| Внесен в Госреестр РФ: | № 94242-24 |
| Возможность поверки: | Заказывается отдельно |
| Интервал между поверками: | 1 год |
| Гарантия: | 36 месяцев |
| Модель: | 6608/1 |
| Производитель: | АКИП |
| Госреестр: | Да |
